使数据高效交换成为您节点设计的重要组成部分

IDEA StatiCa 的 Checkbot 和 Viewer 工具专为直接解决数据交换问题而设计，使您能够更高效地与他人协作完成节点设计项目。本文将探讨为何应鼓励同事使用这些工具，以及它们如何让所有人的工作更加轻松。

直面节点设计中的现实挑战

设想您正在管理一个复杂钢结构项目的节点设计。您的典型工作方式可能涉及使用 Tekla Structures 进行建模，并使用 IDEA StatiCa 进行节点设计。然而，在这两个平台之间准确传输数据往往会成为瓶颈。让我们更详细地了解这一典型假设场景。

标准节点和复杂节点，尤其是梁和柱存在偏心的情况，可能带来挑战。此外，紧张的项目进度可能导致设计团队在绘图部门完成三维模型之前就已完成分析。设计意图与最终深化之间的这种不一致意味着返工、延误以及设计中更高的出错风险。

通过将 Checkbot 集成到您的工作流程中，您可以大幅提高数据交换的准确性和速度。使用 Checkbot，您可以将节点数据从 Tekla Structures 导出到 IDEA StatiCa，在单次导出中处理多个节点，在保持精度的同时节省时间。

借助记录工程师简化数据交换

在与 EOR 合作时，数据交换可能较为困难，因为许多 EOR 可能没有 IDEA StatiCa 许可证，或者不愿共享其原始有限单元法（FEA）模型。以下是使用 Checkbot 克服这些挑战的方法：

(1) 无需访问原始 FEA 模型即可接收数据——借助 Checkbot，EOR 可以从其 FEA 模型生成文件，而无需暴露其原始设计数据。这既保护了其知识产权，又为您提供了准确节点设计所需的荷载效应。

(2) 多种数据共享选项 – EOR 可以选择与您共享数据的方式：

• 导出 .zip 文件 – 他们可以将 Checkbot 项目导出为 .zip 文件并发送给您，为您提供所有相关信息。
• 多节点文件 – 他们选择关键节点，将其导出为一个多节点文件并与您共享。
• Viewer 超链接 – EOR 可以使用 Checkbot 将节点发送到 Viewer 应用程序，验证荷载效应，并共享永久超链接以便于访问。
• 直接超链接 – 他们可以在 Checkbot 中使用永久超链接直接共享节点，确保您立即获得关键数据。

(3) 访问无需付费许可证 – 如果您没有 IDEA StatiCa 许可证，可以创建免费的 Basic 账户来打开共享的 Checkbot 文件，并在 Viewer 中查看荷载效应。

通过让 EOR 通过 Checkbot 共享数据，您可以获得针对关键荷载工况量身定制的详细信息，而非笼统的包络力或统一力。这使您能够避免过度设计，并创建更准确、更安全的节点。

改善与深化设计人员的数据交换

您的深化设计人员通常使用 Tekla Structures 等三维 CAD 工具准备详细模型，然后需要将其传递给您进行节点设计。以往，这一过程可能涉及手动数据传输和返工，以使设计意图与最终深化保持一致。以下是 Checkbot 简化数据交换的方式：

(1) 直接从 CAD 模型导出 – 深化设计人员可以使用 Checkbot Free 将节点从其 CAD 模型导出为您可以在 IDEA StatiCa 中打开的格式。这消除了重新建模的需要，并确保跨平台的数据一致性。

(2) 通过超链接共享 – 深化设计人员可以一次选择多个节点，并使用超链接与您共享。这取代了发送 PDF 或截图等容易出错的旧方法，确保您收到最新的节点数据。

当您的深化设计人员使用 Checkbot 共享模型时，您将收到精确的数据，从而减少手动调整的需要。这种直接的数据交换使您能够直接进行规范校核，推动项目向前推进，而无需费力纠正不一致之处。

与审核工程师的有效协作

完成节点设计后，通常需要由审核工程师进行最终验证审查。以下是 Checkbot 和 Viewer 如何帮助您完成这一关键步骤：

(1) 提供完整背景信息 – 在 Checkbot 中，审核工程师可以查看每个节点的完整背景信息，包括特定构件上的内力。然后，他们可以使用 Viewer 应用程序以三维方式检查节点、查看荷载效应，并深入了解设计细节。

(2) 审核工程师免费访问 – 审核工程师只需创建免费的 IDEA StatiCa Basic 账户即可访问 Checkbot 和 Viewer，获得验证您设计所需的信息，无需额外的软件许可证。

通过 Checkbot 让审核工程师访问您的设计输入，有助于他们快速验证所有节点是否符合安全和效率标准。这种直接访问方式减少了来回沟通，加快了审核流程，减少了延误。

Checkbot 如何改善"真实节点设计世界"

通过在工作流程中采用 Checkbot，您可以在单次导出中处理多个节点，节省大量时间和精力。例如，考虑从 Tekla Structures 导出节点数据的场景。使用 Checkbot，您可以同时分析多个节点，减少在单个节点分析上花费的时间。虽然某些手动步骤可能仍然存在，例如将调整后的偏心重新导入 Tekla Structures，但集成大大减少了错误并保持了准确性。

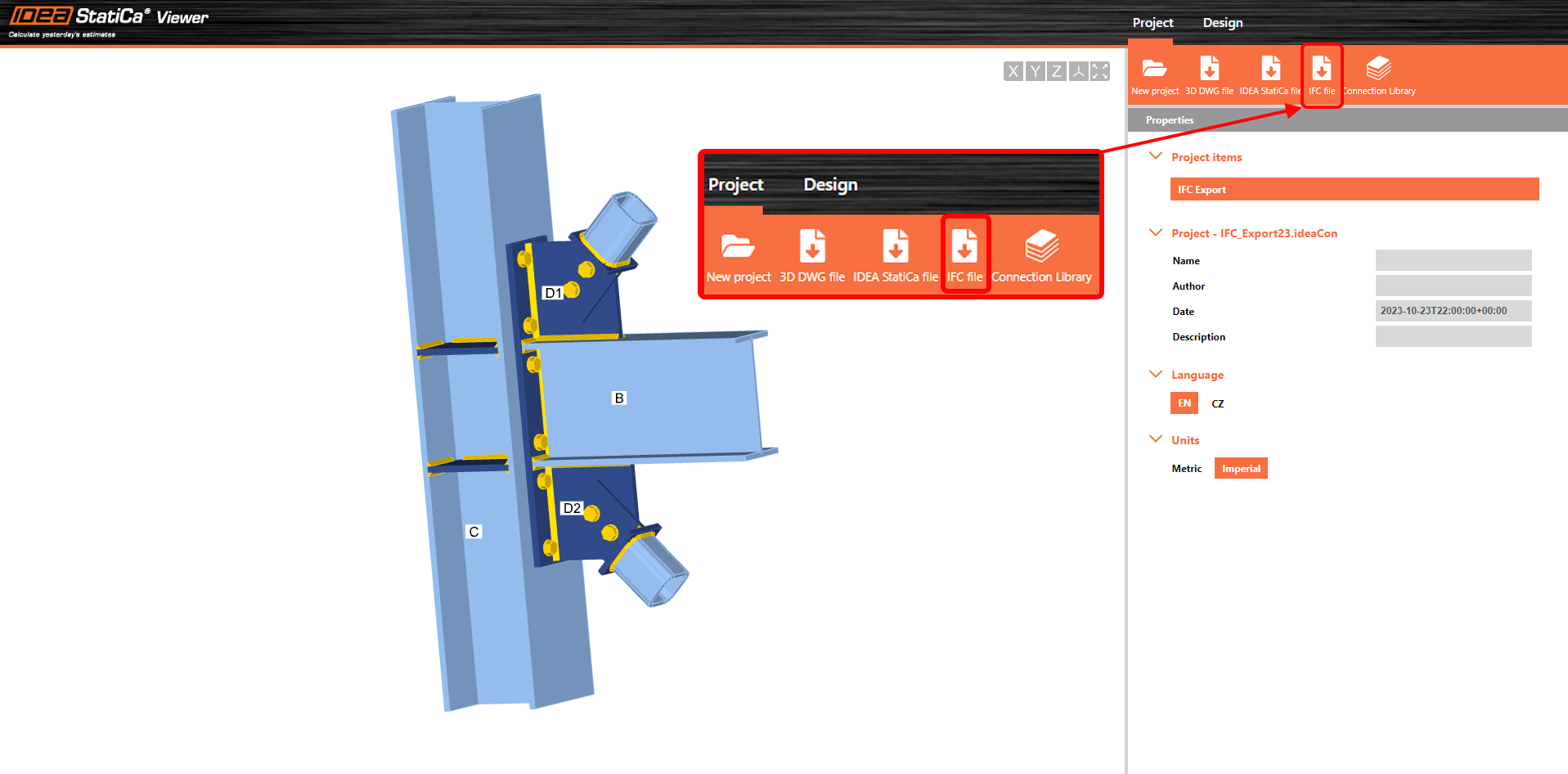

此外，Checkbot 对工业基础类（IFC）文件的支持意味着您可以进一步减少数据交换过程中的手动错误。Checkbot 计划中的未来更新承诺带来更多效率提升，包括根据几何形状和内力对相似节点进行分组的功能，使您能够更有效地处理存在细微差异的节点，避免重复校核。

为何应坚持让所有人使用 IDEA StatiCa 工具

正如本文所述，在设计流程中使用 Checkbot 和 Viewer 对于提高准确性、减少错误以及确保获得安全高效节点设计所需的详细数据至关重要。通过鼓励 EOR、深化设计人员和审核工程师使用这些免费工具，您可以：

• 获取准确数据 – 关键荷载工况的详细信息使您能够避免过度设计，专注于具体细节，从而实现更安全、更高效的节点设计。
• 减少错误 – 通过超链接和导出直接共享数据，降低了手动数据传输中常见的出错概率。
• 加快验证速度 – 审核工程师通过 Checkbot 和 Viewer 即时访问数据，使验证过程更加快捷，减少了疑问和来回沟通。

准备好改善您的数据交换了吗？开始使用 Checkbot 和 Viewer，获取有效节点设计所需的精确可靠数据。坚持要求您的团队成员——无论是 EOR、深化设计人员还是审核工程师——采用这些工具，让您和他们的工作更轻松、更高效。
