Về kết cấu dàn
Mô hình tổng thể chủ yếu được xây dựng từ các phần tử dàn chỉ chịu kéo/nén. Điều này có nghĩa là uốn và lực cắt trong các cấu kiện bị triệt tiêu hoàn toàn. Từ góc độ phương pháp phần tử hữu hạn, ma trận độ cứng được chi phối bởi các số hạng dọc trục, loại bỏ các bậc tự do uốn và cắt (Degrees of freedom).
- Chuyển đổi uốn thành lực dọc trục
- Tối đa hóa hệ số sử dụng vật liệu
- Cung cấp đường truyền tải trọng rõ ràng
- Cho phép nhịp lớn
- Đơn giản hóa đánh giá ổn định
Mô hình tổng thể

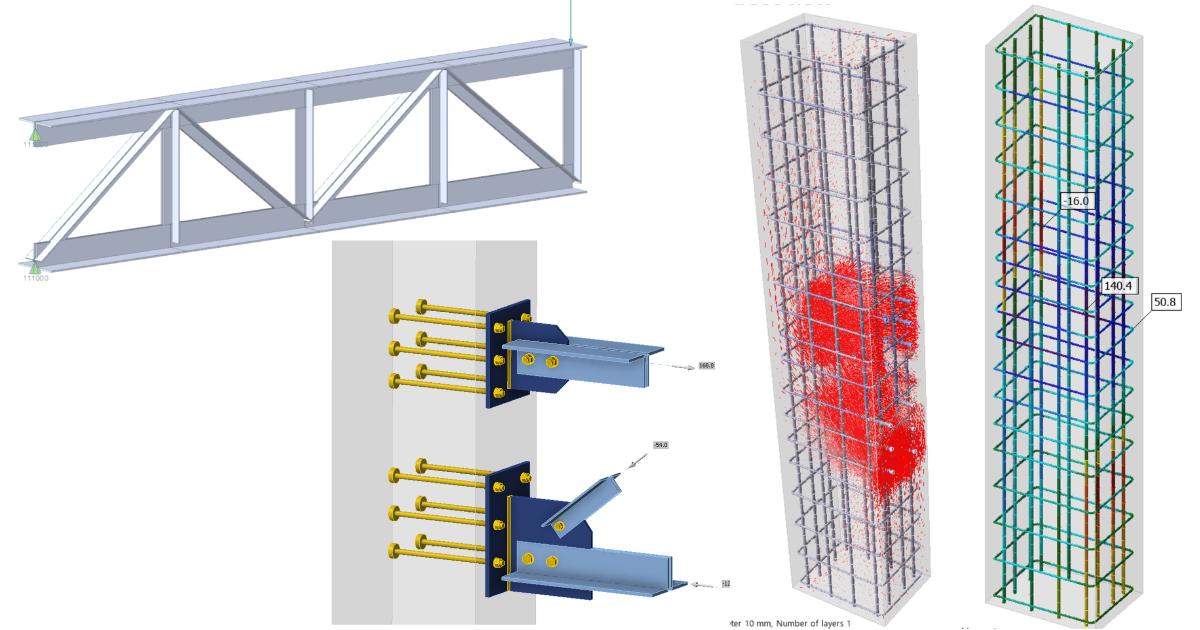

Hệ dàn công xôn được cố định vào cột bê tông đúc sẵn. Kết cấu dàn được liên kết với dầm thông qua một cặp liên kết khớp. Tất cả các lực được truyền qua neo chịu kéo và lực cắt, và bê tông chịu nén.
01) Mô hình dàn tổng thể và đường truyền tải trọng rõ ràng
Checkbot
Các loại kết cấu này được nhập vào Checkbot với các nút ghép đôi hoặc nhiều nút mà theo bản chất của chúng, không thể xuất sang IDEA StatiCa Connection theo một tập hợp. Trong bước đầu tiên, nút cánh trên sẽ bị xóa. Cấu kiện cánh trên sẽ không liên quan đến bất kỳ nút hiện có nào và phải được kết nối với nút cánh dưới, nơi hợp nhất các cấu kiện thanh xiên và cánh dưới. Sau khi quá trình hoàn tất, tất cả các cấu kiện sẽ được thống nhất dưới một nút chính. Điều này mở ra cách kiểm soát hiệu quả hơn nhiều cấu kiện với cụm lắp ráp có độ lệch tâm.
02) Mô hình Checkbot + hợp nhất các cấu kiện vào một nút
IDEA StatiCa Connection
Mô hình được xây dựng bao gồm một chuỗi các tiết diện L kép. Cánh trên và cánh dưới của dàn được liên kết với cột đúc sẵn thông qua các bản đệm đổ tại chỗ, được bổ sung bởi bản mã chân cột và bản mã nút hàn sẵn để tạo điều kiện lắp ráp hiệu quả tại công trường thi công.
03) Mô tả mô hình neo được thiết kế
Trong phân tích tổng thể, lực dọc trục thường được giả định tác dụng qua trọng tâm của tiết diện. Tuy nhiên, nếu nhóm bu lông trong liên kết thực tế không thẳng hàng với trọng tâm của tiết diện, sẽ xuất hiện độ lệch tâm. Độ lệch tâm này tạo ra các mô men uốn thứ cấp trong các cấu kiện được liên kết.
Các hiệu ứng như vậy không được nắm bắt trong mô hình phân tích phần tử hữu hạn tổng thể tiêu chuẩn trừ khi hình học liên kết và sự truyền tải trọng được mô hình hóa một cách tường minh. Trong thực tế, mô men bổ sung từ độ lệch tâm lực dọc trục biểu hiện dưới dạng ứng suất uốn tăng lên, từ đó góp phần vào đánh giá ứng suất von Mises cuối cùng trong kiểm tra tiêu chuẩn liên kết chi tiết.
Đối với cấu hình dàn được khảo sát, ràng buộc N–Vy–Vz cung cấp sự biểu diễn thực tế hơn về sự truyền lực. Nhận định này không nhằm mục đích là khuyến nghị chung cho tất cả các hệ dàn, mà là kết luận cụ thể cho bố trí kết cấu này.
Các ràng buộc này triệt tiêu biến dạng xoay tại nút liên kết, dẫn đến các mô men phản lực dư. Hơn nữa, thanh xiên đứng hạn chế uốn cánh, củng cố giả định rằng ràng buộc N–Vy–Vz phản ánh tốt hơn hành vi liên kết thực tế trong trường hợp này.
Từ góc độ cơ học liên kết, điều kiện biên này do đó được coi là gần với thực tế vật lý hơn.
04) Các cánh và thanh xiên bị ràng buộc
Mô hình dây thể hiện quỹ đạo của các tải trọng và đường trọng tâm cho mỗi tiết diện.
05) Mô hình dây và đường truyền tải trọng rõ ràng
Hình dạng biến dạng và trực quan hóa ứng suất cung cấp thông tin chi tiết và kiểm tra độ hợp lý về việc liệu tải trọng có được áp dụng đúng hay không. Lực kéo ở cánh trên và lực nén ở cánh dưới cho thấy mô hình thay thế hoạt động tốt.
06) Kiểm tra tiêu chuẩn và hình dạng biến dạng
Sự tương tác của các lực không được tính đến trong khối bê tông do các giả định đơn giản hóa có giá trị cho môi trường bê tông trong ứng dụng Connection. Hệ số sử dụng chỉ là 38%, và kiểm tra neo bị thất bại. Tại sao điều này xảy ra?
FYI:
Các nhóm neo tại các bản mã chân cột riêng biệt tương tác với nhau trong một khối bê tông. Điều này nằm ngoài phạm vi của các tiêu chuẩn thiết kế neo. Phá hoại bê tông do kéo và bê tông bị bẩy ra không được kiểm tra. Phá hoại cạnh bê tông không được kiểm tra. (CEB-FIB: Bulletin 58 - Thiết kế neo trong bê tông (2011) – Chương 1.2: Hình 1.2-8 và Hình 1.2-9).
Điều này hướng dẫn người dùng đến kiểm tra tiêu chuẩn 3D Detail vì tiêu chuẩn còn thiếu sót đối với thiết lập nêu trên.
07) Tại sao neo bị thất bại?
Oằn luôn phải được kiểm tra khi liên kết được xem xét. Dạng dao động và hệ số oằn được cung cấp như các chỉ số về biên độ an toàn, và dạng có khả năng mất ổn định đầu tiên có thể được xác định.
Điều này liên quan đến phân tích oằn tuyến tính, trong đó tiếp xúc giữa bản mã nút và thành của các tiết diện L kép được mở ra.
Tiếp xúc mở (khe hở):
Nếu các bản tách rời nhau ở trạng thái cân bằng:
- Tiếp xúc không hoạt động
- Không có đóng góp độ cứng nào được thêm vào
- Các bề mặt di chuyển độc lập trong dạng oằn
Hậu quả đối với các liên kết thép thực tế:
Trong nhiều liên kết thép:
- bản mã nút
- thép góc
- lỗ bu lông
- vòng đệm
Các tiếp xúc chỉ hoạt động một phần ở trạng thái cân bằng.
Do đó, trong phân tích oằn tuyến tính:
- Chỉ các vùng đang bị nén mới đóng góp độ cứng
- Các tiếp xúc tiềm năng trong tương lai bị bỏ qua
Điều này có thể dẫn đến:
- xuyên thấu cục bộ trong các dạng riêng
- các dạng oằn quá mềm
- các mẫu biến dạng không thực tế.
Đây không phải là lỗi — đây là giới hạn cơ bản của phân tích oằn trị riêng với tiếp xúc.
08) Các dạng oằn tuyến tính và hệ số tới hạn
IDEA StatiCa 3D Detail
Để hoàn thiện vòng thiết kế và đạt được giải pháp thỏa đáng cho tất cả các cấu kiện — bao gồm cả cột bê tông đúc sẵn — điều cần thiết là phải tính đến bố trí cốt thép hiện có và đánh giá hệ thống có xét đến sự tương tác giữa neo và các thanh cốt thép.
Cơ chế truyền tải trọng không kết thúc tại bản mã chân cột. Lực neo phải được phân phối lại vào cấu kiện bê tông cốt thép thông qua liên kết dính, giam giữ và tác động mô hình thanh chống - giằng. Do đó, cốt thép phải được đưa vào mô hình kiểm tra một cách tường minh.
Sử dụng liên kết BIM từ IDEA StatiCa Connection, việc truyền dữ liệu đơn giản và hiệu quả. Các thông tin sau có thể được nhập trực tiếp:
- Hình học của cột bê tông
- Cấu hình bản mã chân cột và neo
- Lực kết quả trong neo và mối hàn
Điều này tăng tốc đáng kể con đường đến kiểm tra tiêu chuẩn cuối cùng.
Tuy nhiên, để có được đánh giá nhất quán về mặt vật lý, các cấu kiện bắt buộc — đặc biệt là bố trí cốt thép và điều kiện biên thực tế — phải được xác định trong mô hình 3D Detail (CSFM (phương pháp trường ứng suất tương thích)). Chỉ khi đó, hành vi tổng hợp của bê tông và cốt thép mới có thể được đánh giá chính xác, và các dạng phá hoại giòn (ví dụ: phá hoại bê tông do kéo) mới có thể được đánh giá trong bối cảnh của hệ có cốt thép.
Hệ trường vectơ lực được xác định trước, được lấy từ ứng dụng Connection, đảm bảo sự phân phối lại có ý nghĩa của các ứng suất dưới bản mã chân cột.
09) Cốt thép, điều kiện biên + phân phối lực
Cần thực hiện kiểm tra độ hợp lý và kiểm tra trực quan để đảm bảo mô hình hoạt động như mong đợi. Dòng chảy ứng suất nén thể hiện hành vi mong đợi, và ứng suất cốt thép đảm bảo sự an toàn của thiết kế.
10) Kiểm tra tổng hợp, dòng chảy ứng suất
Hình dạng biến dạng phải là kết quả đầu ra đầu tiên, được sử dụng để kiểm tra lại tính đúng đắn của các điều kiện biên. Hình dạng biến dạng phác thảo hành vi được dự đoán.
11) Trạng thái ứng suất neo, hình dạng biến dạng
Kết luận và các điểm chính cần ghi nhớ
Mô hình dàn = lý tưởng hóa dọc trục
Hiệu quả cho dòng lực tổng thể (chỉ kéo/nén), nhưng các hiệu ứng uốn và lực cắt bị triệt tiêu và phải được giải quyết ở cấp độ liên kết.
Giả định trọng tâm là yếu tố quan trọng
Sự lệch hướng giữa nhóm bu lông và trọng tâm tiết diện tạo ra uốn thứ cấp không được nắm bắt trong phân tích phần tử hữu hạn tổng thể. Điều này phải được kiểm tra trong thiết kế liên kết chi tiết.
Điều kiện biên phản ánh thực tế
Đối với trường hợp này, ràng buộc N–Vy–Vz phản ánh tốt hơn hành vi nút liên kết. Ràng buộc xoay và tác động của thanh xiên ảnh hưởng đáng kể đến phản ứng của cánh.
Kiểm tra neo trong bê tông không cốt thép mang tính bảo thủ
Các giả định tiêu chuẩn đơn giản hóa có thể chỉ ra sự phá hoại. Khả năng chịu lực thực sự phụ thuộc vào sự tương tác của cốt thép và phân phối lại lực trong cấu kiện bê tông.
Cốt thép hoàn thiện vòng thiết kế
Đường truyền tải trọng tiếp tục vượt ra ngoài bản mã chân cột. Chỉ có mô hình 3D Detail (CSFM (phương pháp trường ứng suất tương thích)) với cốt thép và điều kiện biên thực tế mới nắm bắt được hành vi tổng hợp và ngăn ngừa các dạng phá hoại giòn.
Luôn kiểm tra hình dạng biến dạng
Nếu biến dạng phù hợp với trực giác kết cấu, mô hình có khả năng phản ánh hành vi vật lý.
