Mọi người làm bản vẽ kết cấu thép đều biết tình huống này. Mô hình phân tích kết cấu tổng thể có tất cả các trục cấu kiện hội tụ gọn gàng vào đúng nút kết cấu. Hệ kết cấu trông rất rõ ràng và sạch sẽ. Nhưng kết cấu thực tế lại là một câu chuyện khác.

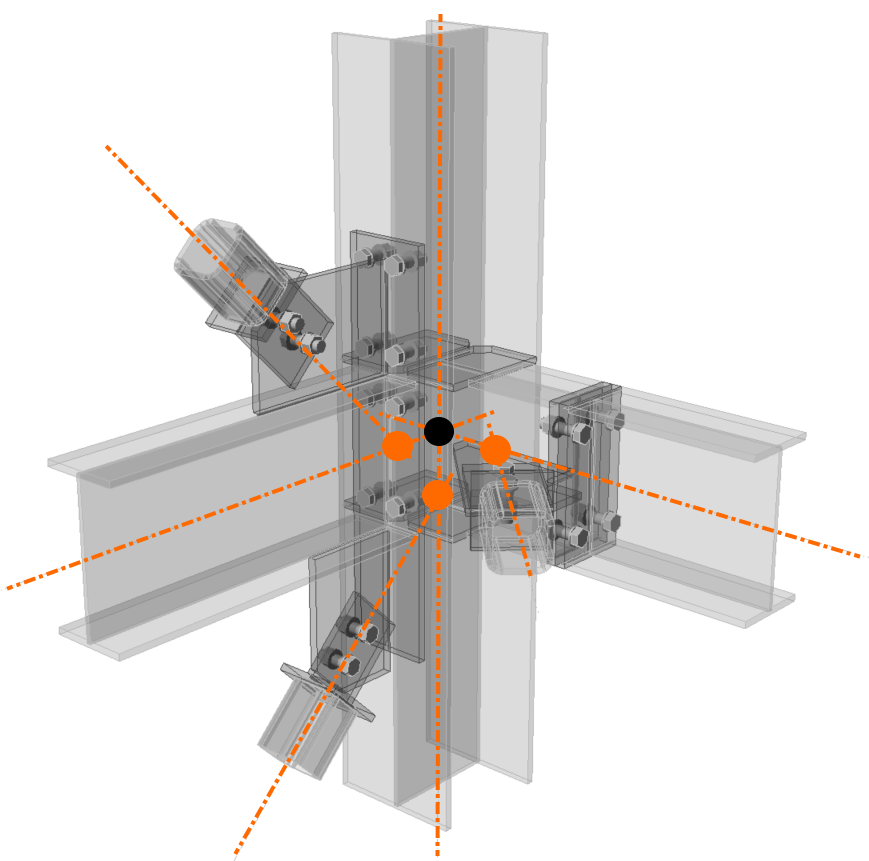

Một ví dụ điển hình là liên kết dầm-cột có các cấu kiện giằng ở gần đó. Trong liên kết này, cột là cấu kiện duy nhất có vị trí trục trùng với mô hình kết cấu. Các dầm được căn chỉnh theo mặt bích trên, do đó khi chiều cao dầm khác nhau, các trục sẽ nằm ở các cao độ khác nhau.
Và điều thậm chí còn phổ biến hơn là các trục của cấu kiện giằng có độ lệch tâm so với phương tối ưu hướng vào nút. Nguyên nhân của điều này rất đa dạng – có thể do yêu cầu gia công chế tạo, khả năng thi công, hoặc mục đích thẩm mỹ. Khá thường xuyên, phương lý tưởng của các cấu kiện giằng sẽ dẫn đến các bản mã nút quá lớn hoặc va chạm với các cấu kiện khác. Đôi khi công nghệ hoặc thiết bị khác cũng có thể là lý do khiến các cấu kiện giằng bị dịch chuyển ra khỏi nút.
Và rồi câu hỏi tiêu chuẩn số 1 xuất hiện:
Sự dịch chuyển này có ảnh hưởng gì đến kết cấu chịu lực không?

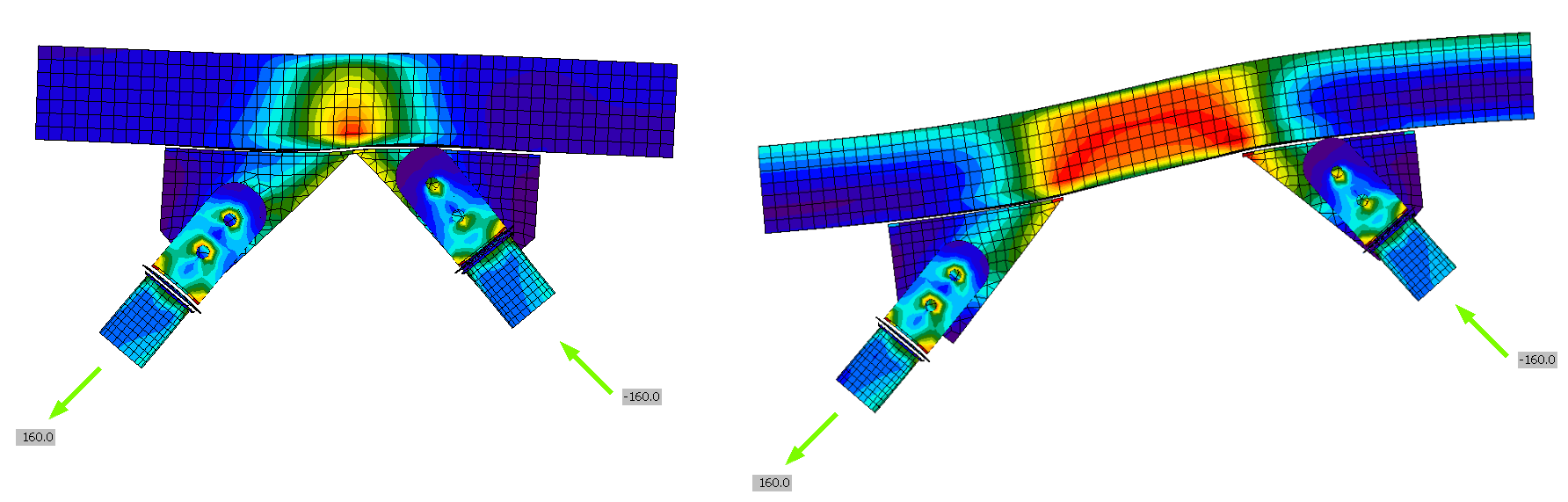

Câu trả lời rất đơn giản - có, nó sẽ ảnh hưởng. Các nội lực thứ cấp bổ sung được sinh ra trong các cấu kiện kết cấu. Đó là lực cắt, mô men uốn và mô men xoắn. Đôi khi làm giảm và đôi khi làm tăng ứng suất trong các cấu kiện.
Sau đó câu hỏi số 2 được đặt ra:
Liệu ảnh hưởng này có đáng để đưa các độ lệch tâm này vào mô hình kết cấu tổng thể ban đầu không?
Đó mới là câu hỏi khó!
Tôi đoán rằng trong phần lớn các trường hợp, những độ lệch tâm trong các chi tiết này bị bỏ qua trong mô hình tổng thể. Và điều đó có thể hiểu được. Tình huống phải khá bất thường mới gây ra vấn đề đáng kể. Nhưng điều đó có thể xảy ra. Và thường không rõ ràng. Nếu không rõ ràng, thì đó là mối nguy tiềm ẩn. Và các kỹ sư kết cấu luôn muốn đứng về phía an toàn.
Vậy, một ví dụ về kịch bản an toàn:
- Kỹ sư kết cấu tính toán kết cấu chịu lực chính và chuyển mô hình FEA đang làm việc cho người vẽ bản vẽ chi tiết.
- Người vẽ bản vẽ chi tiết đưa mô hình (thông qua xuất/nhập BIM hoặc thủ công) vào ứng dụng CAD, nơi họ thiết kế tất cả các liên kết cần thiết cho việc chế tạo và lắp dựng.
- Sau đó họ cần xác nhận từ Kỹ sư rằng các liên kết được đề xuất tuân thủ các yêu cầu của tiêu chuẩn thiết kế cụ thể. Vì vậy, họ chuyển mô hình CAD trở lại cho Kỹ sư.
- Kỹ sư phát hiện sự khác biệt giữa hình học ban đầu và hình học thi công từ người vẽ bản vẽ chi tiết. Và bây giờ ngã rẽ xuất hiện.
a) Họ thực hiện xem xét nhanh thiết kế và đánh giá dựa trên kinh nghiệm của mình.
b) Họ áp dụng các lực ban đầu lên hình học mới của người vẽ bản vẽ chi tiết và phân tích các liên kết.
c) Họ thay đổi mô hình FEA ban đầu theo mô hình CAD, tính toán lại tất cả,
và phân tích các liên kết.
Và IDEA StatiCa đứng ở đâu trong câu chuyện này?
4 b) và 4 c) chính xác là nơi ứng dụng Checkbot và IDEA StatiCa Connection thể hiện thế mạnh lớn nhất của mình. Và đó là nhờ khả năng của Checkbot trong việc nhận dạng và xử lý các mô hình kết cấu từ nhiều phần mềm khác nhau của cả hai môi trường – giải pháp FEA và CAD.

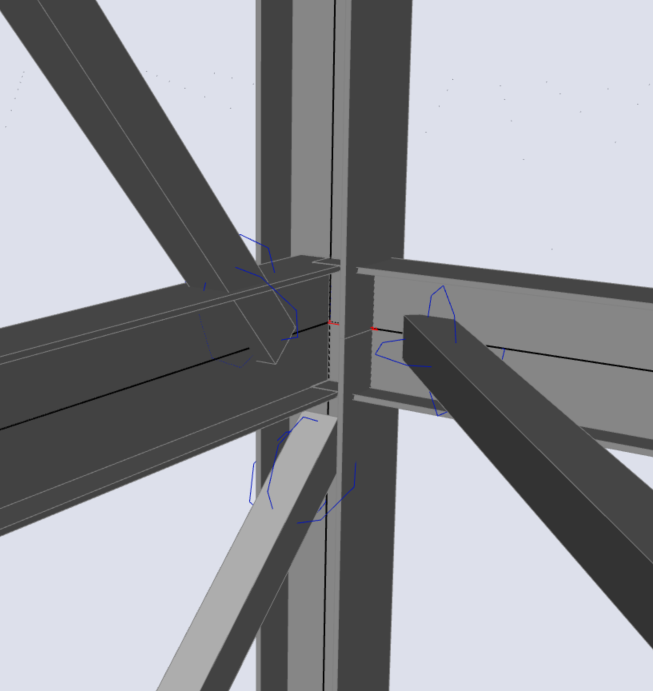

(ví dụ về mô hình FEA có độ lệch tâm)
Khi mô hình đã được nhập vào, việc chọn một nút kết cấu cụ thể và đánh giá nó trong ứng dụng Connection trở nên rất dễ dàng.

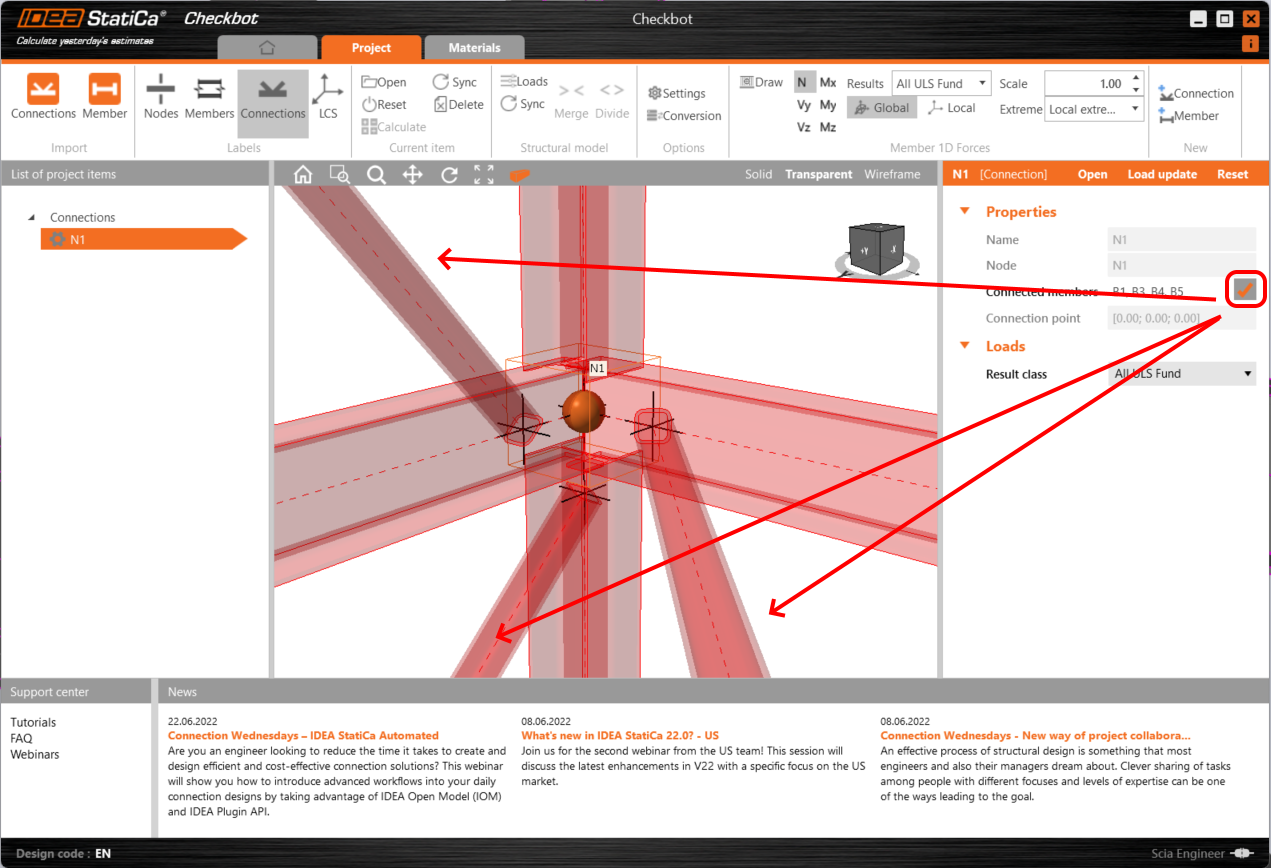

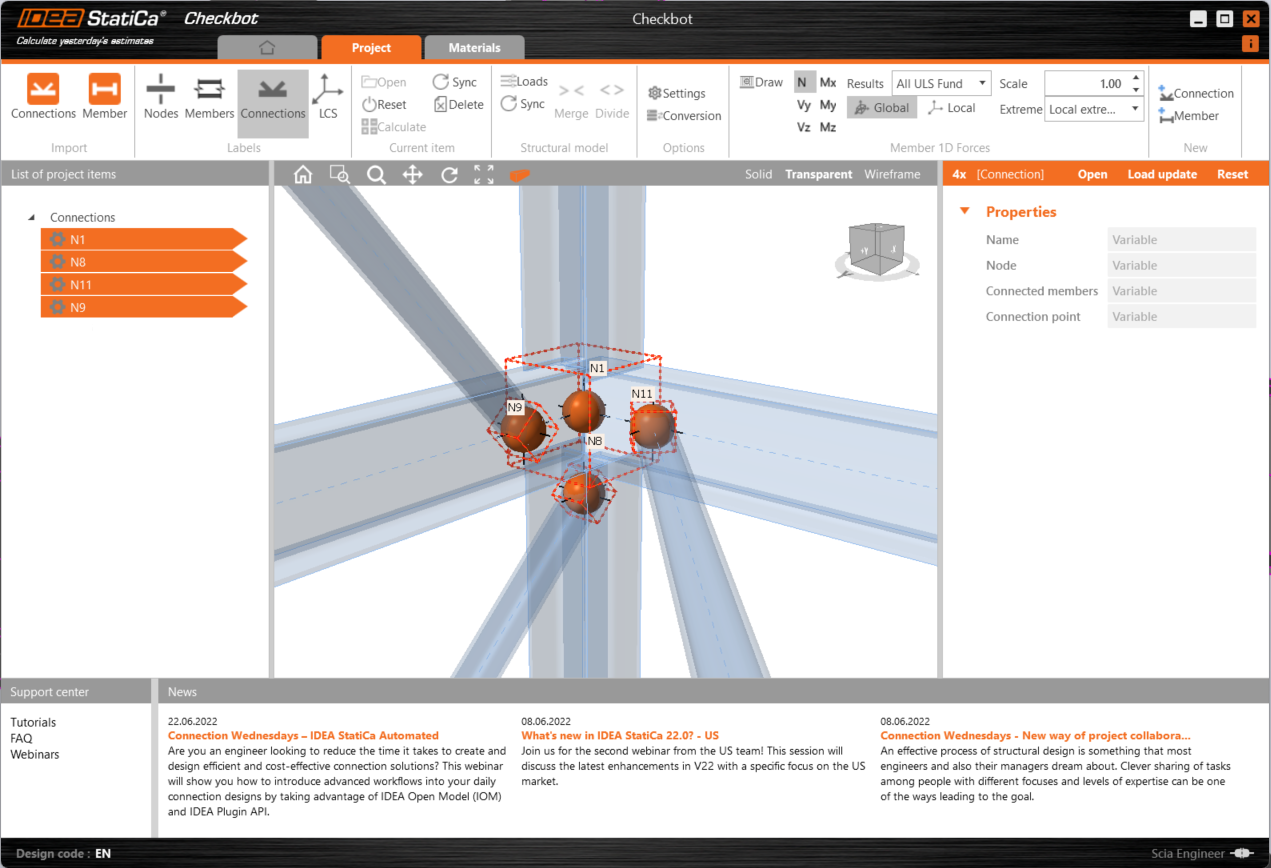

Các tình huống với các cấu kiện hội tụ vào một liên kết nhưng không ở cùng một nút chính xác trước đây không thể giải quyết dễ dàng cho đến khi phiên bản 22 được ra mắt. Chúng được đánh giá là các Connection riêng biệt, và người dùng phải tự xử lý bằng cách chỉnh sửa thủ công. Từ IDEA StatiCa Connection v22 trở đi, mọi thứ trở nên thuận tiện hơn nhiều cho người dùng. Checkbot tự động nhận dạng rằng các nút rất gần nhau thuộc cùng một liên kết, hoặc người dùng có thể chọn thủ công các cấu kiện nào cần được đưa vào.

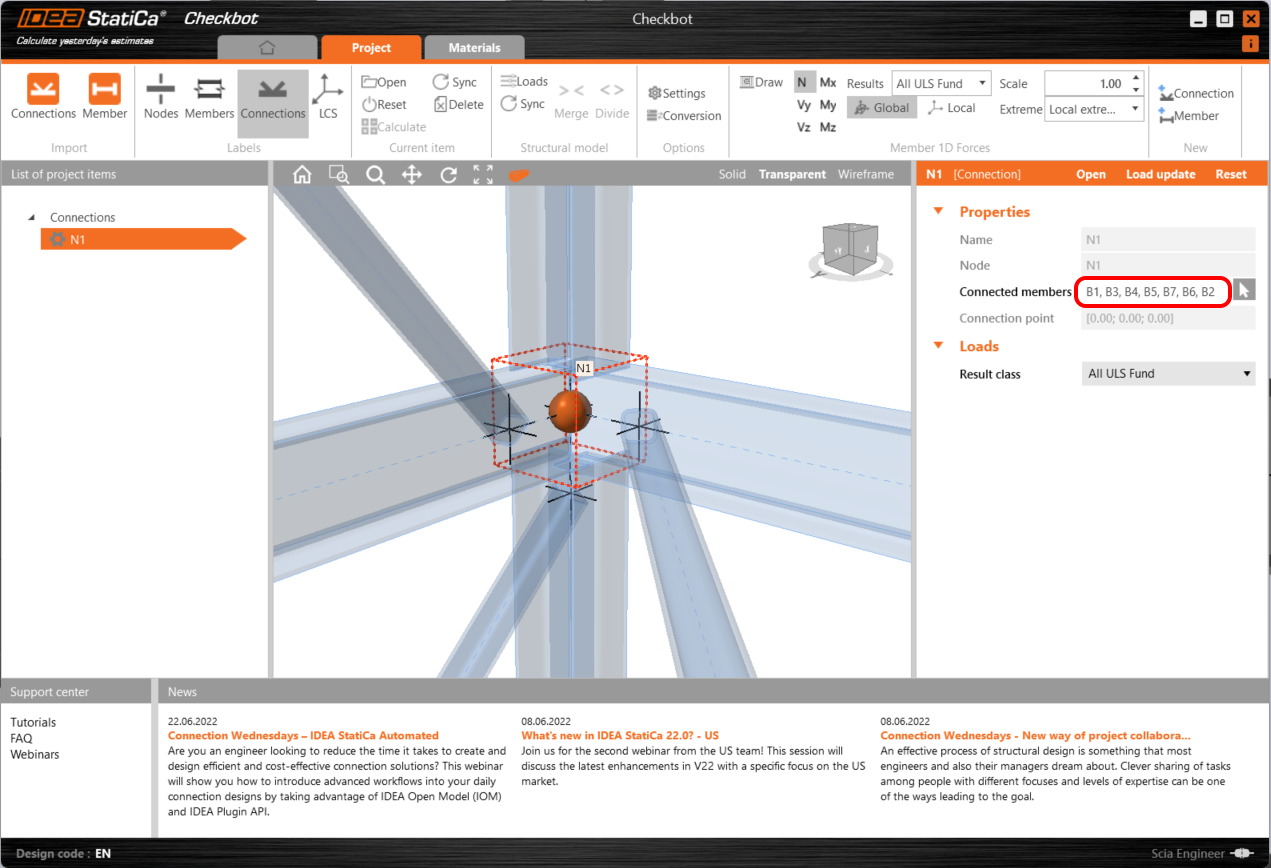

Bằng cách này, chúng ta có thể thiết lập một tập hợp cụ thể các cấu kiện tham gia vào mô hình Connection cụ thể.
Đây có thể là một cải tiến nhỏ trong giao diện người dùng nhưng là một bước khá quan trọng hướng tới mục tiêu phân tích các kết cấu thực tế chứ không chỉ các kết cấu lý thuyết.
Vì vậy, bất kể Kỹ sư chọn con đường 4 b) hay 4 c), trong cả hai trường hợp, việc phân tích liên kết có thể diễn ra nhanh chóng và nỗi lo về giải pháp không an toàn có thể được loại bỏ. Và đó là điều chúng tôi mong muốn.
Nếu bạn cũng quan tâm đến các cải tiến khác được cung cấp trong IDEA StatiCa 22, bạn có thể xem qua bài viết Phát hành tại đây.
