Giới thiệu
Trong nghiên cứu này, Đại học Bang Ohio (OSU) đã thực hiện kiểm chứng mức độ tin cậy của IDEA StatiCa khi phân tích các loại liên kết thép kháng chấn đã được tiền kiểm định khác nhau. Kết quả được so sánh với các phương pháp đã được kiểm chứng: phương trình AISC, ABAQUS (phần mềm FEA) và kết quả thử nghiệm thực tế trong phòng thí nghiệm.
Mục tiêu của dự án
Mục tiêu của dự án này là đánh giá ứng xử của các liên kết thép kháng chấn thu được từ phần mềm IDEA StatiCa, xét đến khả năng chịu tải, khả năng xoay và quan hệ moment-xoay.
Để thực hiện mục tiêu này, bốn loại liên kết thép ngàm cứng đã được tiền kiểm định có thể sử dụng như một phần của khung moment trung gian (IMF) và khung moment đặc biệt theo AISC 358 (2016), cùng một liên kết moment dùng cho khung moment thông thường theo AISC 341 đã được lựa chọn.

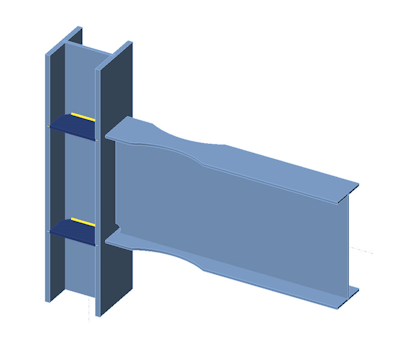

Liên kết moment tiết diện dầm thu hẹp (RBS)

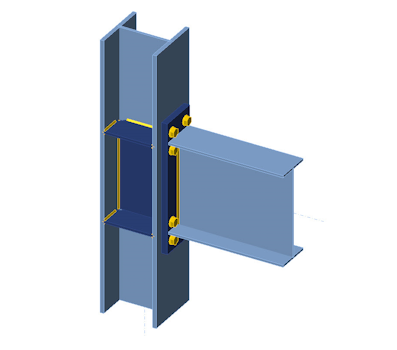

Liên kết moment bản mã đầu dầm (EPM)

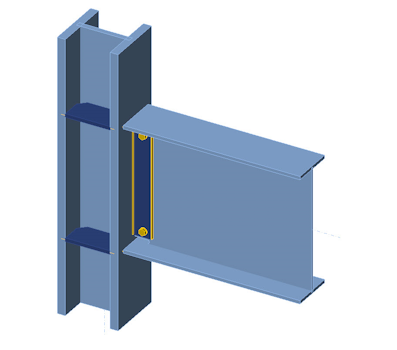

Liên kết moment cánh không gia cường hàn - bụng hàn (WUF-W)

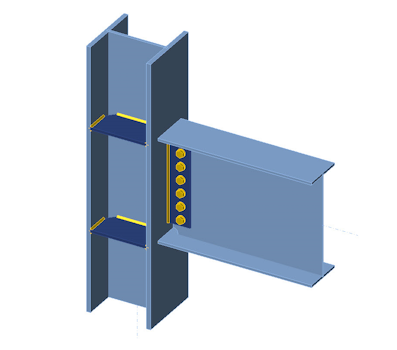

Liên kết moment cánh không gia cường hàn - bụng bu lông (WUF-B)

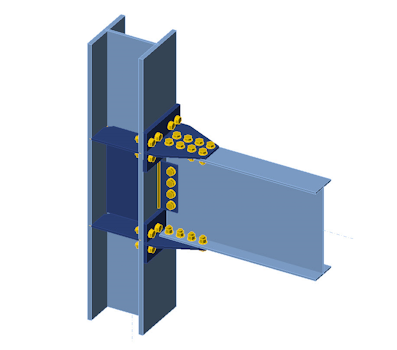

Liên kết moment dạng chữ T đôi
Cấu trúc dự án kiểm chứng
- Đối với mỗi loại liên kết, một nghiên cứu thực nghiệm được chọn từ tài liệu tham khảo, một trong các mẫu thử được chọn làm mô hình cơ sở, và năm mẫu biến thể bổ sung được chọn từ cùng thí nghiệm hoặc được tạo ra để kiểm tra.
- Theo các yêu cầu trong AISC 341 (2016), AISC 358 (2016) và AISC 360 (2016), kiểm tra tiêu chuẩn được thực hiện cho từng loại liên kết và khả năng chịu uốn được tính toán.
- Các mẫu tương tự được mô hình hóa và phân tích trong IDEA StatiCa, khả năng chịu moment và dạng phá hoại được tính toán.
- Đối với mô hình cơ sở của mỗi loại liên kết, phân tích xoay theo moment được thực hiện bằng IDEA StatiCa, và đường cong xoay dẻo - moment được so sánh với quan hệ xoay dẻo - moment đo được từ thực nghiệm trong báo cáo thử nghiệm.

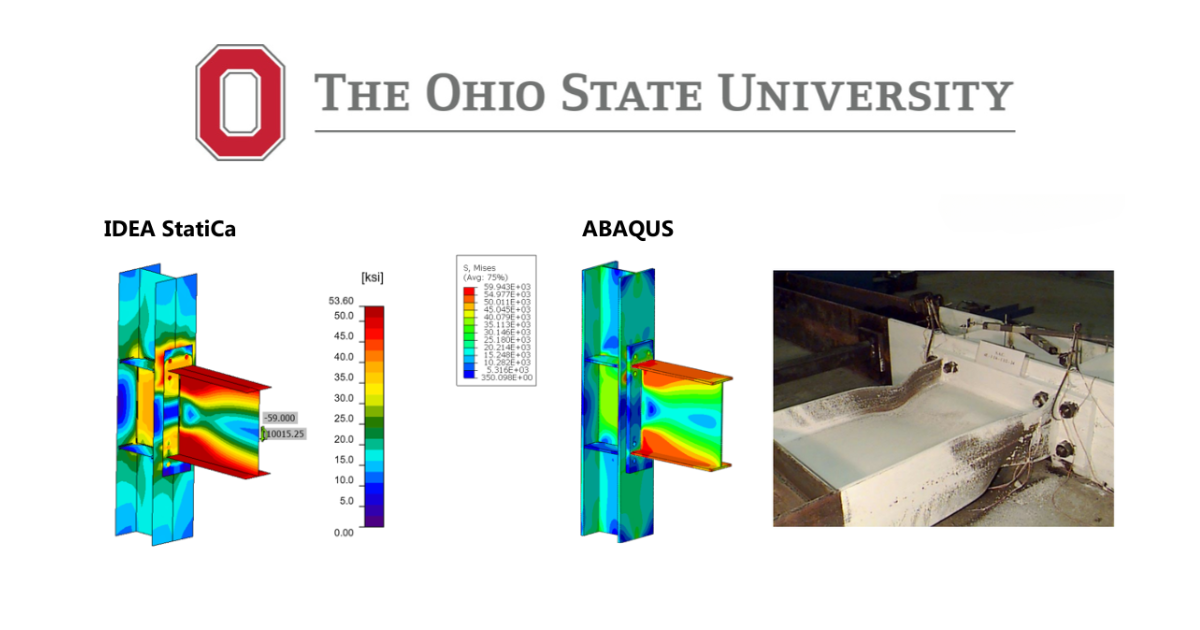

- Để so sánh kết quả IDEA StatiCa với phương pháp FEA truyền thống, mô hình ABAQUS tương đương được xây dựng cho mô hình cơ sở của mỗi loại liên kết. Phân bố ứng suất và biến dạng, cũng như quan hệ moment-xoay, được so sánh.
- Kết quả thu được từ thử nghiệm, tính toán thiết kế AISC, IDEA StatiCa và ABAQUS được đánh giá và các khuyến nghị được đưa ra.
Tóm tắt
Nghiên cứu do OSU thực hiện chứng minh rằng phương pháp tiếp cận của IDEA StatiCa là công cụ đáng tin cậy để tính toán khả năng chịu moment và dự đoán dạng phá hoại trên các loại liên kết thép khác nhau. Cụ thể, nghiên cứu cho thấy độ lệch trung bình từ 2-13% giữa kết quả tính toán từ IDEA StatiCa và từ hướng dẫn AISC. Sự chênh lệch này, ở mức cao nhất, có thể được giải thích bởi sự khác biệt về loại liên kết hàn và các giả định về vị trí khớp dẻo.
Kết quả của nghiên cứu củng cố khả năng của phần mềm trong việc cung cấp thông tin chính xác về ứng xử kết cấu, nhấn mạnh tính hữu ích của nó trong lĩnh vực kỹ thuật.
