Kiểm tra tiêu chuẩn Liên kết Moment Được Tiền Chứng Nhận theo AISC 358

Hãy bắt đầu bằng cách tìm hiểu về nguồn gốc của các liên kết được tiền chứng nhận. Sau trận động đất Northridge năm 1994 tại California, các nghiên cứu về ứng xử chịu động đất của hệ thống nhà thép kết cấu tăng lên đáng kể nhờ sự ra đời của Liên doanh SAC với "mục tiêu phát triển các hướng dẫn và tiêu chuẩn thực hành đáng tin cậy, thực tiễn và hiệu quả về chi phí cho việc sửa chữa hoặc nâng cấp các tòa nhà khung moment thép bị hư hỏng, thiết kế các tòa nhà thép mới, và xác định cũng như phục hồi các tòa nhà thép có nguy cơ rủi ro."
Liên doanh SAC được tài trợ bởi Cơ quan Quản lý Tình trạng Khẩn cấp Liên bang Hoa Kỳ (FEMA) (https://www.sacsteel.org/project/mission.html)

Kết quả từ trận động đất Northridge cho thấy một số tòa nhà khung moment thép đã xảy ra gãy giòn bắt đầu tại các mối hàn giữa cánh dầm và cánh cột của các liên kết moment. Các vết gãy thể hiện nhiều dạng khác nhau và đôi khi lan rộng vào và qua các vùng panel cột.

Những vết gãy giòn bất ngờ này hoàn toàn khác với ứng xử dự kiến là chảy dẻo uốn của dầm trong các vùng khớp dẻo. Tại những nơi xảy ra, các vết gãy giòn này đã ngăn cản sự hình thành các vùng khớp dẻo. Chúng dẫn đến ứng xử của khung khác đáng kể so với cơ sở mà các yêu cầu thiết kế cho các hệ thống này được xây dựng.

Hội đồng Xem xét Tiền Chứng nhận Liên kết (CPRP) được AISC thành lập vào năm 2001 để phát triển tiêu chuẩn tiền chứng nhận liên kết. Hội đồng, bao gồm các kỹ sư, nhà nghiên cứu, nhà chế tạo và cán bộ xây dựng, đã xem xét dữ liệu thử nghiệm và các nghiên cứu khác của SAC và các bên liên quan để xuất bản ấn bản đầu tiên của AISC 358 vào năm 2005.

Ấn bản đầu tiên này bao gồm dữ liệu tiền chứng nhận và quy trình thiết kế cho ba loại liên kết. Kể từ ấn bản năm 2005, CPRP đã tiếp tục xem xét dữ liệu cho các công nghệ liên kết bổ sung, và AISC 358 hiện hành mới nhất hiện chứa mười loại liên kết được tiền chứng nhận, bao gồm một số liên kết được cấp bằng sáng chế:

1. Tiết diện dầm thu hẹp (RBS)
2. Bản mã đầu dầm mở rộng có và không có sườn tăng cứng dùng bu lông
3. Bản cánh liên kết bu lông (BFP)
4. Cánh không gia cường hàn - Bụng hàn (WUF-W)
5. Kaiser Bolted Bracket (Được cấp bằng sáng chế)
6. ConXtech ConXL (Được cấp bằng sáng chế)
7. Sideplate (Được cấp bằng sáng chế)
8. Simpson Strong-tie Strong Frame (Được cấp bằng sáng chế)
9. Double-Tee
10. Bụng có rãnh (Được cấp bằng sáng chế)

Những liên kết đặc biệt này là gì?

Dựa trên các phát hiện của Liên doanh SAC, các nguyên nhân chính liên quan đến gãy giòn là: hình học liên kết có tập trung ứng suất lớn và khả năng chảy dẻo hạn chế, kim loại hàn phụ được sử dụng có độ dẻo hạn chế, sự khác biệt về giới hạn chảy giữa dầm và cột dẫn đến các vùng yếu không lường trước trong cụm liên kết, và các quy trình hàn không tuân theo tiêu chuẩn hàn kết cấu AWS.

"Theo các khuyến nghị của Liên doanh SAC, Quy định Chịu động đất AISC yêu cầu các liên kết moment được sử dụng trong khung moment thép đặc biệt hoặc trung gian phải được chứng minh qua thử nghiệm là có khả năng cung cấp độ dẻo cần thiết.

Có hai phương thức chứng minh được chấp nhận. Một phương thức bao gồm thử nghiệm theo dự án cụ thể, trong đó một số lượng hạn chế các mẫu thử quy mô thực, đại diện cho các liên kết sẽ được sử dụng trong kết cấu, được chế tạo và thử nghiệm theo quy trình được quy định trong Chương K của Quy định Chịu động đất AISC. Nhận thấy rằng việc thực hiện các thử nghiệm như vậy tốn kém và mất nhiều thời gian, Quy định Chịu động đất AISC cũng cho phép tiền chứng nhận các liên kết bao gồm một chương trình thử nghiệm nghiêm ngặt, đánh giá phân tích và xem xét bởi một cơ quan độc lập, Hội đồng Xem xét Tiền Chứng nhận Liên kết (CPRP).

Các liên kết được đưa vào Tiêu chuẩn này đã đáp ứng các tiêu chí tiền chứng nhận khi áp dụng cho khung tuân thủ các giới hạn quy định trong tài liệu này và khi được thiết kế và chi tiết hóa theo Tiêu chuẩn này." (Phần giới thiệu Bình luận AISC 358)

Tóm lại, các liên kết được tiền chứng nhận theo Tiêu chuẩn AISC 358 được thiết kế để chịu biến dạng phi đàn hồi chủ yếu thông qua chảy dẻo có kiểm soát theo các dạng ứng xử cụ thể. Để có được các liên kết ứng xử theo cách đã chỉ định, cần phải xác định đúng cường độ của liên kết ở các trạng thái giới hạn khác nhau. Các công thức cường độ trong phương pháp LRFD phù hợp với cách tiếp cận này."

Quy trình thiết kế hiện tại của một liên kết được tiền chứng nhận theo AISC là gì?

AISC 358 chứa một chương dành riêng cho từng loại liên kết được tiền chứng nhận và tất cả các chi tiết cần thiết để tuân thủ tiêu chuẩn. Trong mỗi chương, tất cả các giới hạn thiết kế được nêu rõ và một quy trình thiết kế được trình bày.

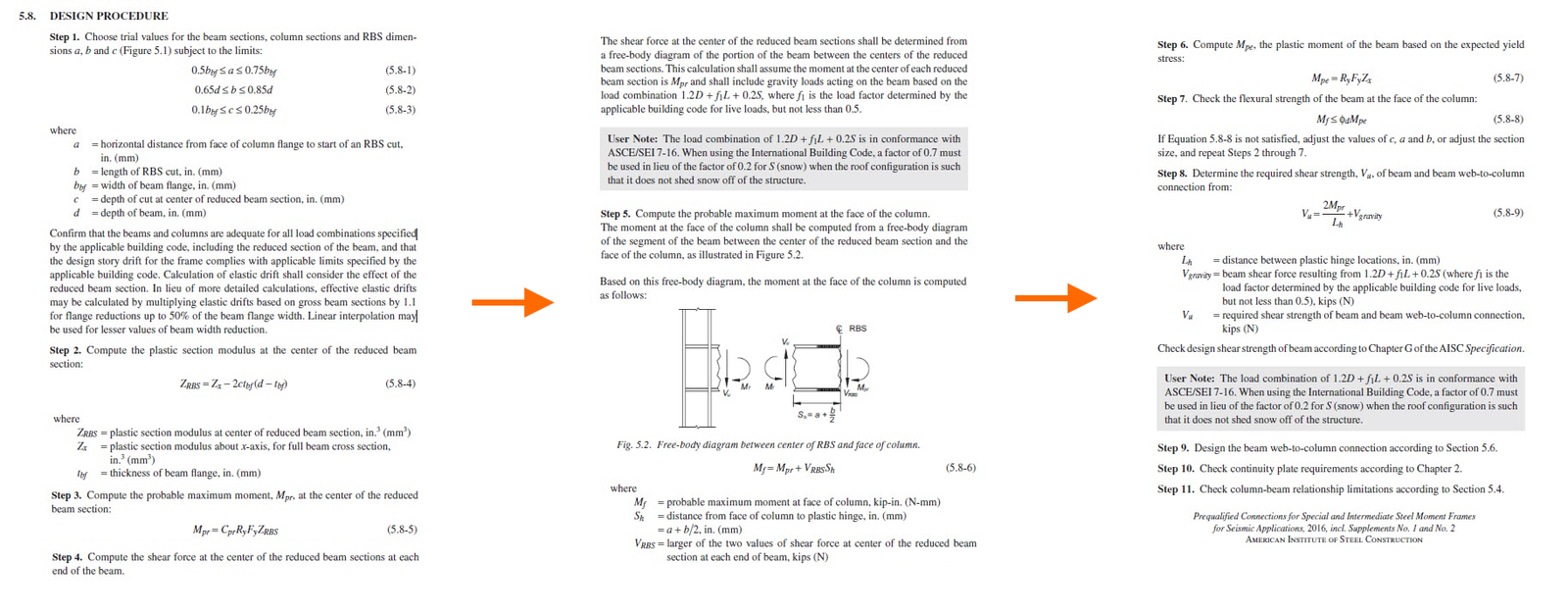

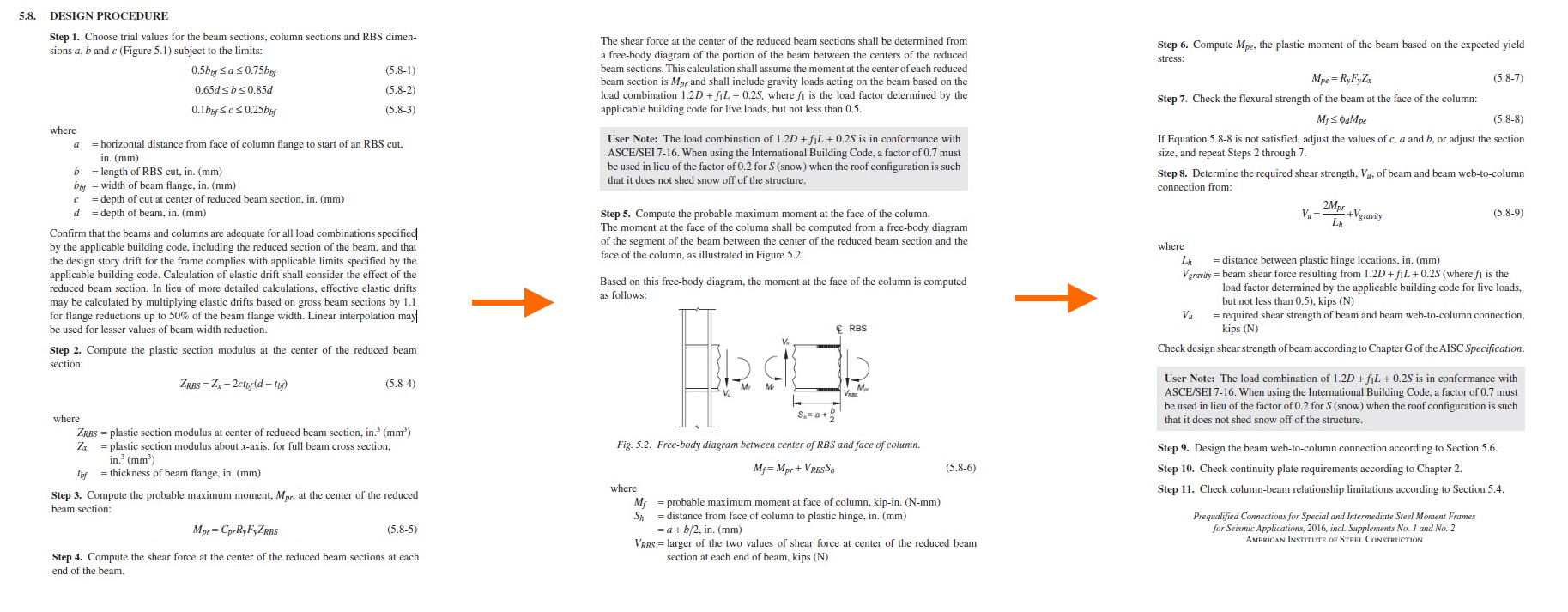

Thiết kế một liên kết là một quy trình từng bước, trong đó tùy thuộc vào loại liên kết, bạn bắt đầu bằng cách chọn hình học thông qua thử và sai. Tiếp theo là tính toán mô đun tiết diện dẻo, moment lớn nhất có thể tại khớp dẻo dự kiến, lực cắt, và moment dẻo của dầm cần được so sánh với cường độ của dầm.

Ý tưởng chính của quy trình thiết kế là thiết kế hệ thống cột mạnh - dầm yếu. Do đó, bạn phải tính toán moment lớn nhất tại vị trí khớp dẻo được kiểm soát, đảm bảo dầm bị phá hoại trước liên kết và cột khi xảy ra sự kiện động đất.

Các liên kết được cấp bằng sáng chế có các phương pháp thiết kế khác nhau, và kỹ sư quan tâm đến việc sử dụng các liên kết này cần liên hệ với chủ sở hữu bằng sáng chế để hiểu cách thức hoàn thành thiết kế.

Nghiên cứu về các liên kết được tiền chứng nhận

Vào năm 2023, Đại học Bang Ohio (OSU) đã thực hiện một nghiên cứu để xác minh độ tin cậy của CBFEM (phương pháp phần tử hữu hạn dựa trên cấu kiện) được sử dụng trong phần mềm IDEA StatiCa khi phân tích các loại liên kết thép chịu động đất được tiền chứng nhận khác nhau.

Dự án này nhằm đánh giá ứng xử của các liên kết moment chịu động đất thu được từ phần mềm IDEA StatiCa – xem xét khả năng chịu tải, khả năng xoay và đặc trưng moment-xoay.

Các kết quả được so sánh với các phương pháp đã được kiểm chứng: phương trình AISC, ABAQUS (phần mềm FEA), và kết quả thử nghiệm thực tế quy mô thực trong phòng thí nghiệm.

Nghiên cứu đã chứng minh rằng IDEA StatiCa là một công cụ đáng tin cậy để tính toán khả năng chịu moment và dự đoán các dạng phá hoại trên các loại liên kết thép khác nhau.

Đọc thêm tại đây về nghiên cứu của OSU về các liên kết được tiền chứng nhận.

IDEA StatiCa tích hợp vào quy trình thiết kế các liên kết được tiền chứng nhận như thế nào

Trong IDEA StatiCa, việc mô hình hóa các liên kết được tiền chứng nhận luôn có thể thực hiện được, và việc mô hình hóa không quá phức tạp vì có các thao tác đơn giản giúp dễ dàng hơn, ví dụ:

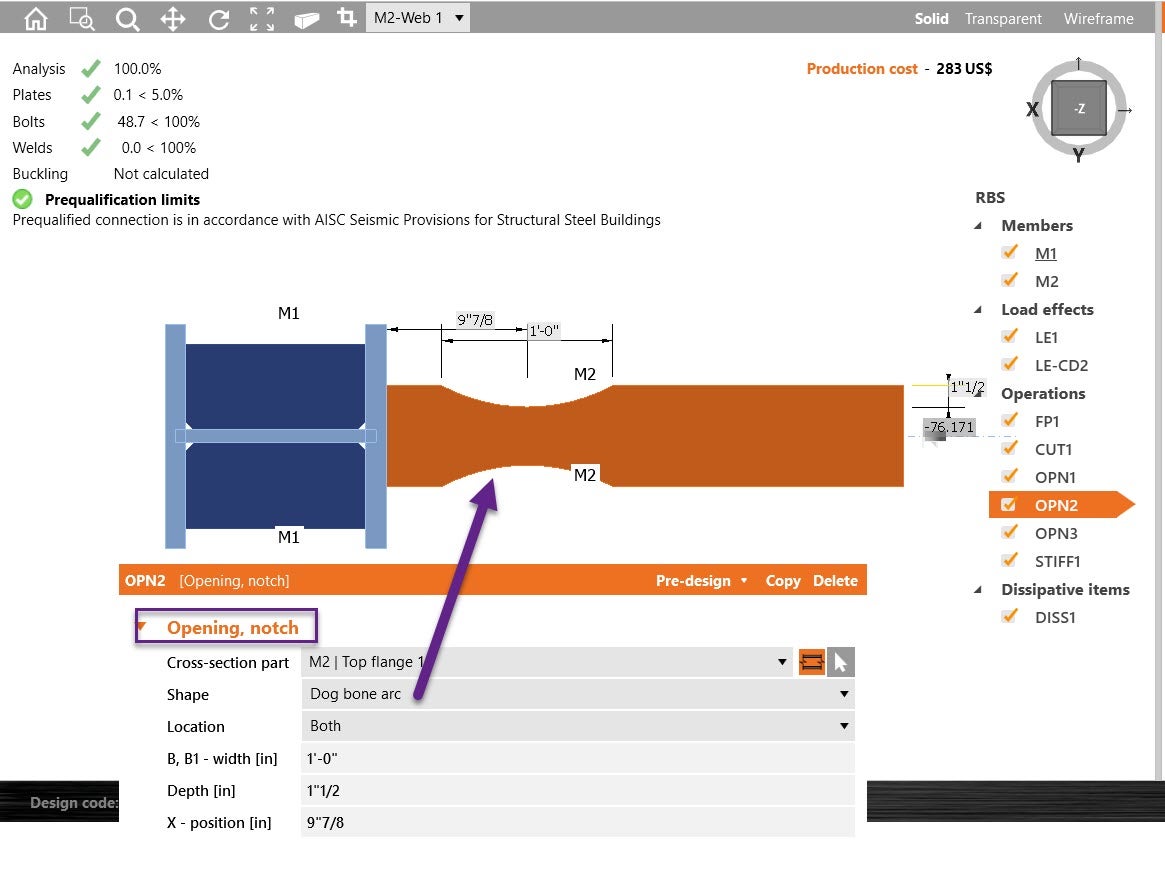

Lỗ khoét (để mô hình hóa các vết cắt cánh):

Thao tác bản góc để thêm tiết diện chữ T ở cả hai phía:

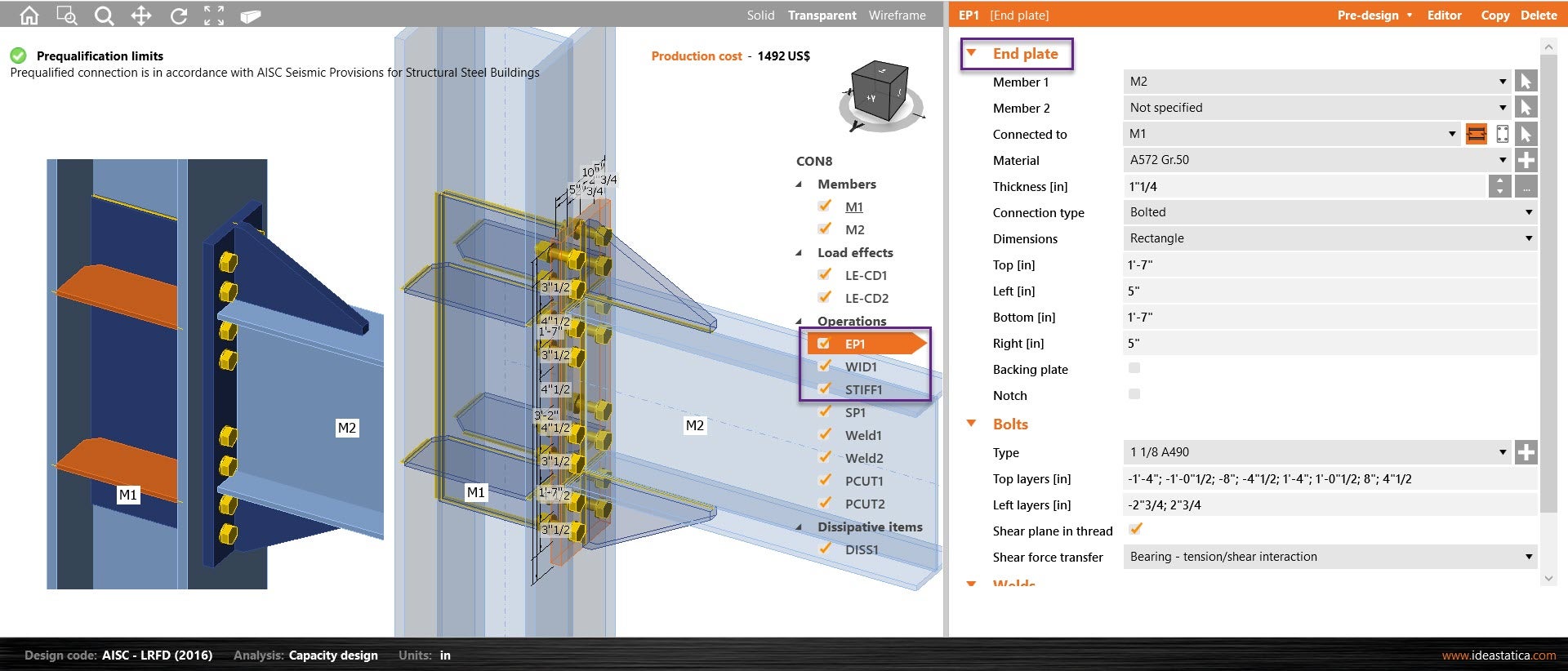

Bản mã đầu dầm, sườn tăng cứng, bản mở rộng:

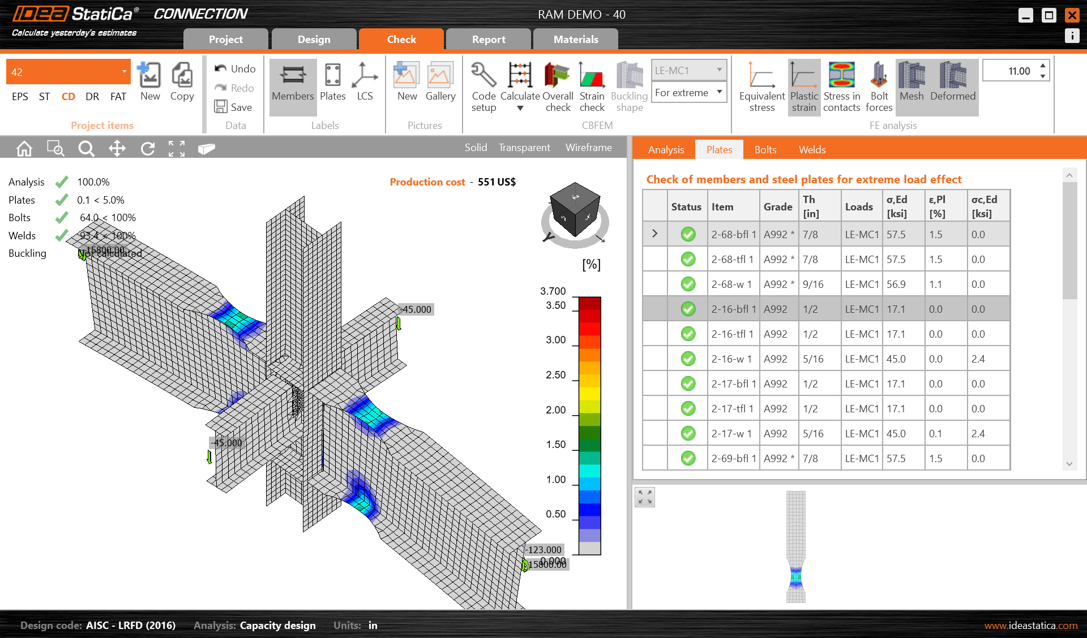

Sau khi đã mô hình hóa liên kết, loại phân tích Thiết kế Năng lực được sử dụng để xác nhận rằng khớp dẻo theo kế hoạch đang hình thành đúng nơi đã được thiết kế. Ví dụ, khớp dẻo cho liên kết RBS được thiết kế để xảy ra tại tiết diện thu hẹp của dầm; trong liên kết bản cánh bu lông, mục đích là có khớp dẻo gần đầu các bản cánh.

Vì vậy, khi bạn chọn phân tích thiết kế năng lực trong IDEA StatiCa, cần phải chỉ định một cấu kiện tiêu tán năng lượng nơi khớp dẻo được thiết kế để hình thành. Liên kết và cột là các phần tử không tiêu tán năng lượng và phải không có biến dạng đáng kể. Dầm được tải trọng theo mức cần thiết để tạo ra khớp dẻo trong dầm với giới hạn chảy có thể xảy ra và bởi lực cắt tương ứng.

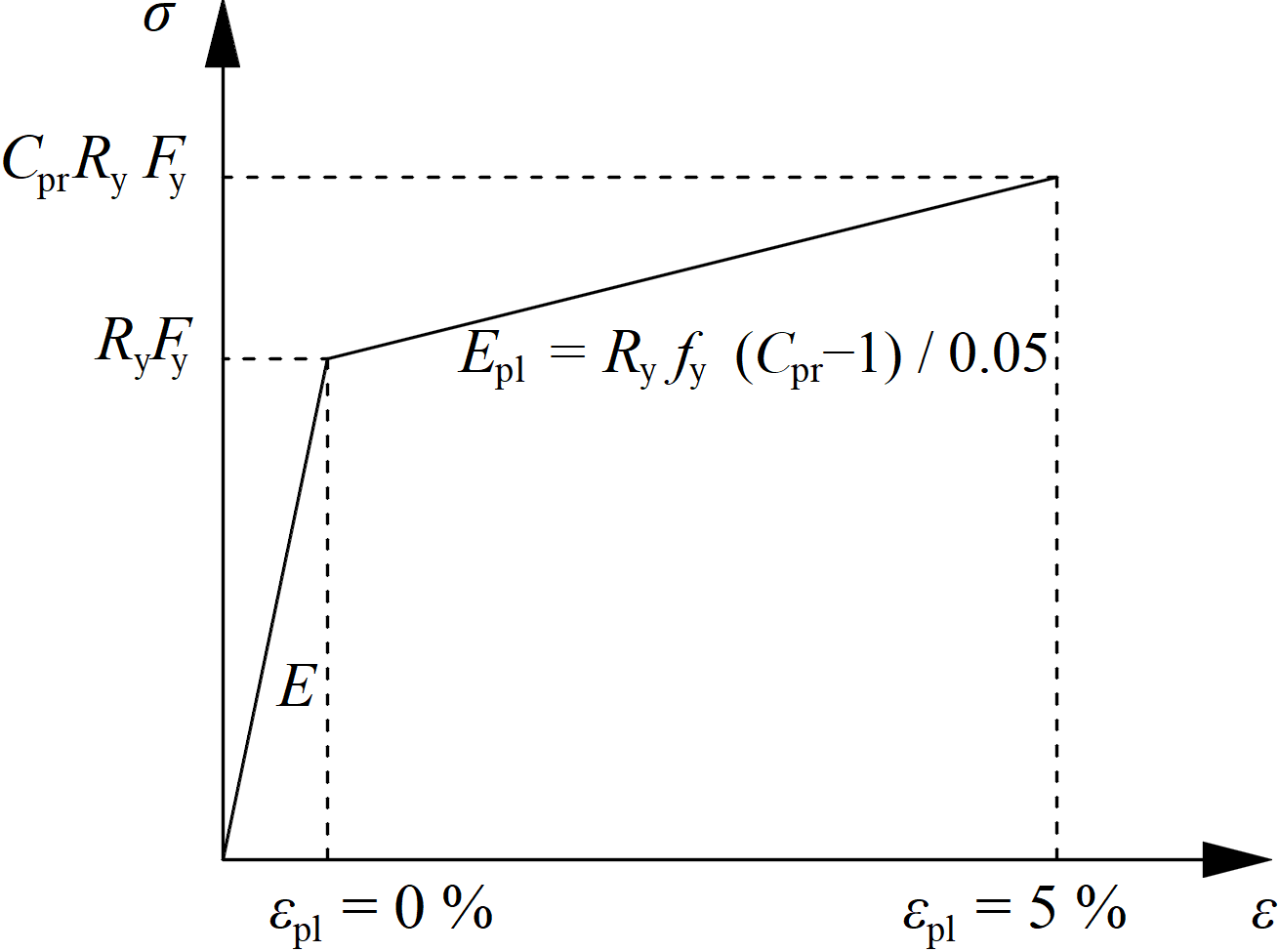

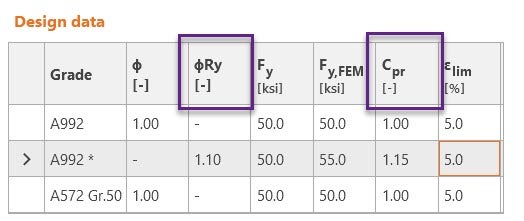

Khi phân tích đang chạy, cường độ vật liệu của cấu kiện tiêu tán năng lượng được tăng lên bởi hệ số vượt cường độ (Ry) và hệ số hóa bền (CPr).

IDEA StatiCa Connection kiểm tra tiêu chuẩn liên kết với tải trọng thiết kế được áp dụng, tải trọng này cần tạo ra khớp dẻo trong cấu kiện tiêu tán năng lượng được chọn. Biến dạng dẻo trong cấu kiện tiêu tán năng lượng phải vào khoảng 5%. Điều này có thể xác nhận rằng độ lớn và vị trí của tải trọng đã được xác định đúng.

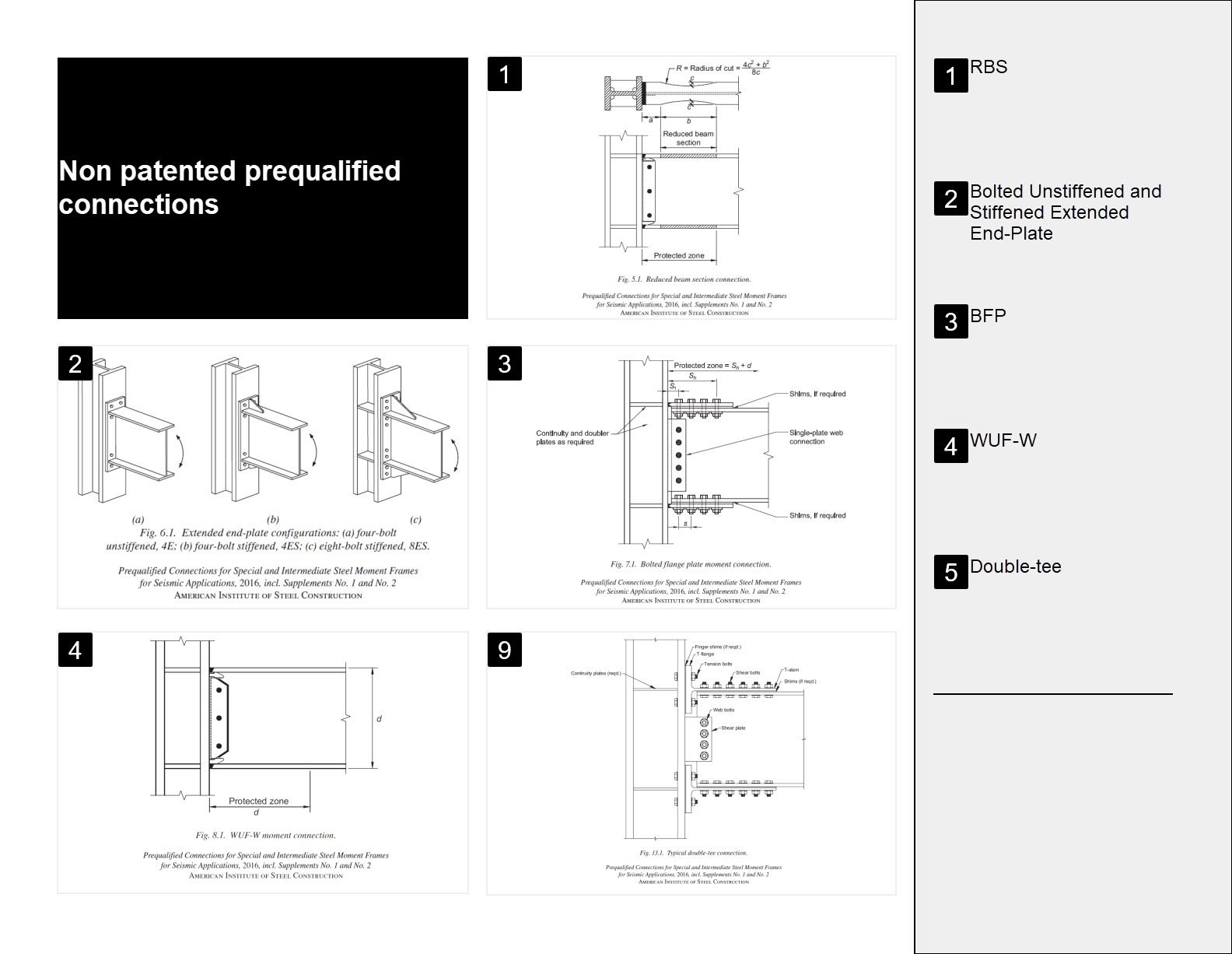

Chúng tôi đã bao gồm tất cả các liên kết được tiền chứng nhận không có bằng sáng chế. Tuy nhiên, bạn cần kiểm tra lại xem các giới hạn tiền chứng nhận có được thỏa mãn hay không. Điều này làm cho quá trình mô hình hóa trở nên rất tẻ nhạt vì trong một số trường hợp, có thể có hơn 50 kiểm tra chi tiết hóa cho mỗi liên kết.

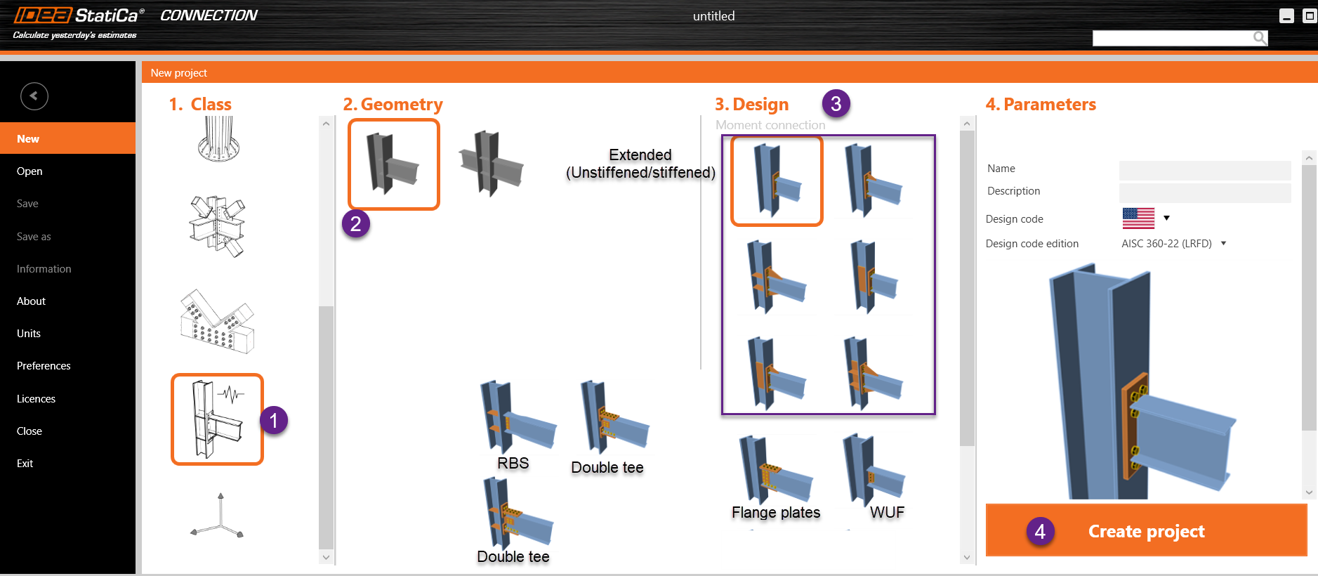

IDEA StatiCa Connection bao gồm các kiểm tra chi tiết hóa tiền chứng nhận cho các liên kết được liệt kê dưới đây, và chúng tôi đã thêm các mẫu liên kết sẽ giúp bạn với một mô hình đã được xây dựng sẵn.

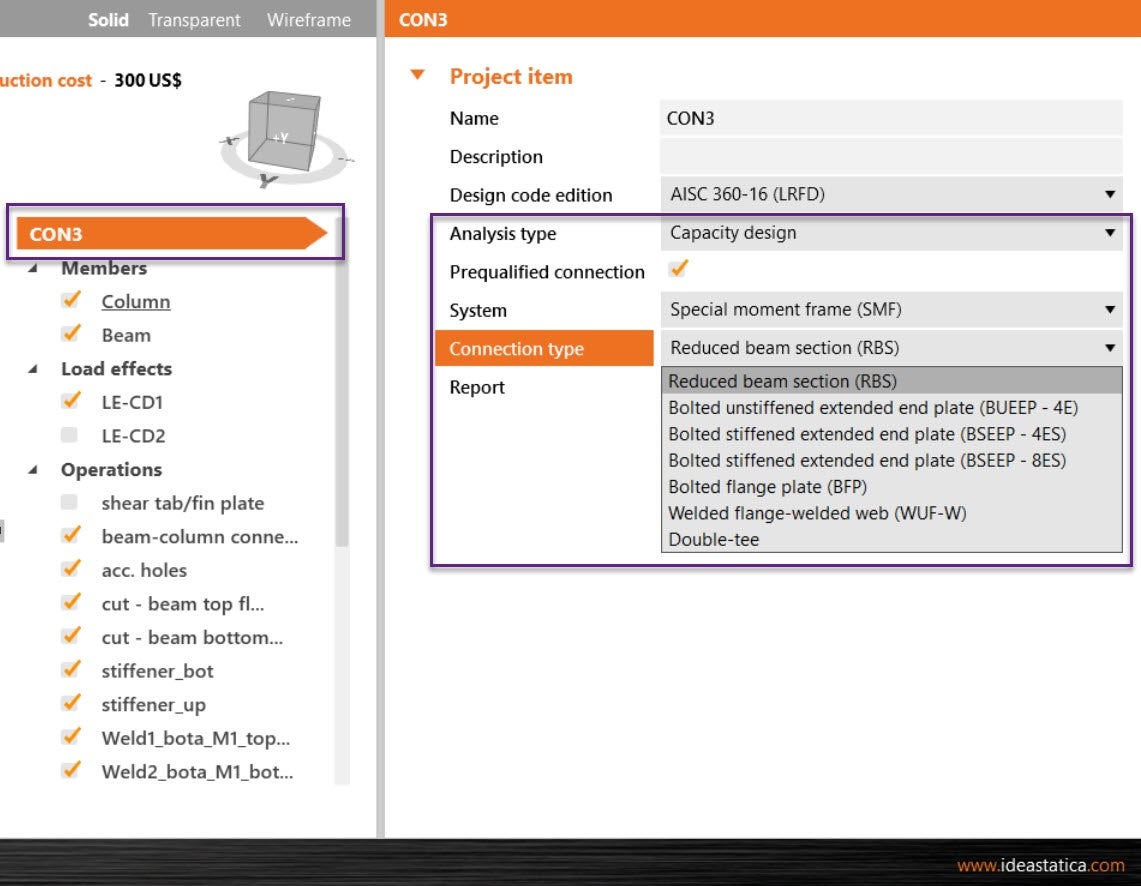

Trong menu liên kết, bạn có thể chọn giữa Khung Moment Đặc biệt và Khung Moment Trung gian, cũng như loại liên kết bạn sẽ thiết kế. Điều này quan trọng và phụ thuộc vào các kiểm tra chi tiết hóa bạn nhận được trong báo cáo:

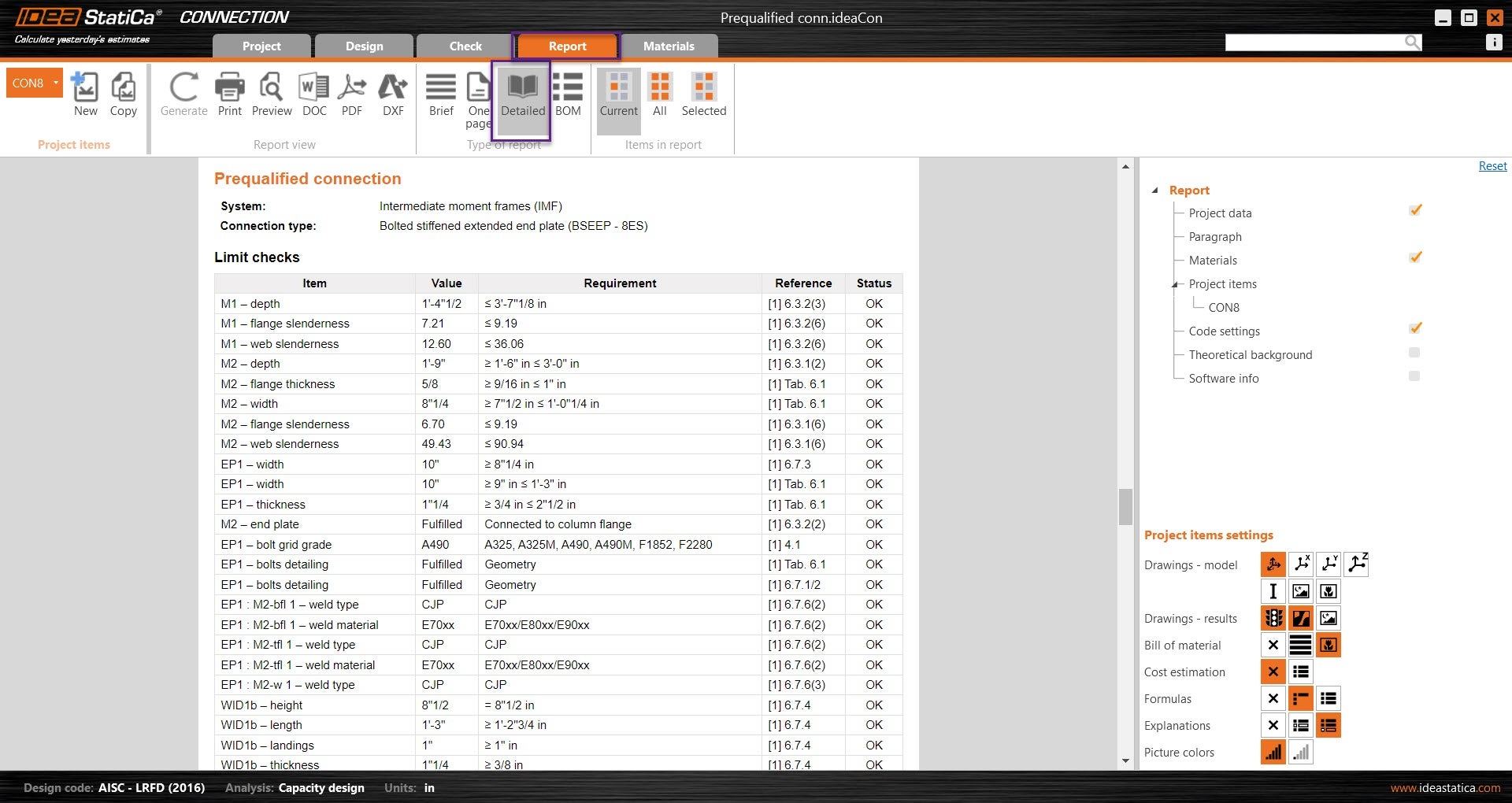

Các kiểm tra chi tiết hóa sẽ hiển thị trên màn hình mô hình trong khi bạn làm việc với liên kết thép để bạn biết những gì cần thay đổi trước khi chạy phân tích. Cuối cùng, in các kiểm tra trong báo cáo.
