ข้อจำกัด: Node ทั้งหมดถูกนำเข้าเป็นการเชื่อมต่อ รวมถึง Node กลางก็ถูกนำเข้าเป็นการเชื่อมต่อด้วย
วิธีแก้ปัญหาเบื้องต้น: เพื่อลดจำนวนการเชื่อมต่อ ผู้ใช้สามารถรวมคานที่แบ่งไว้เป็นคานเดียวและลบการเชื่อมต่อที่ Node กลางออก หลังจากการซิงโครไนซ์ แรงภายในจะถูกนำเข้าอย่างถูกต้อง เสมือนว่าคานถูกแบ่งออก

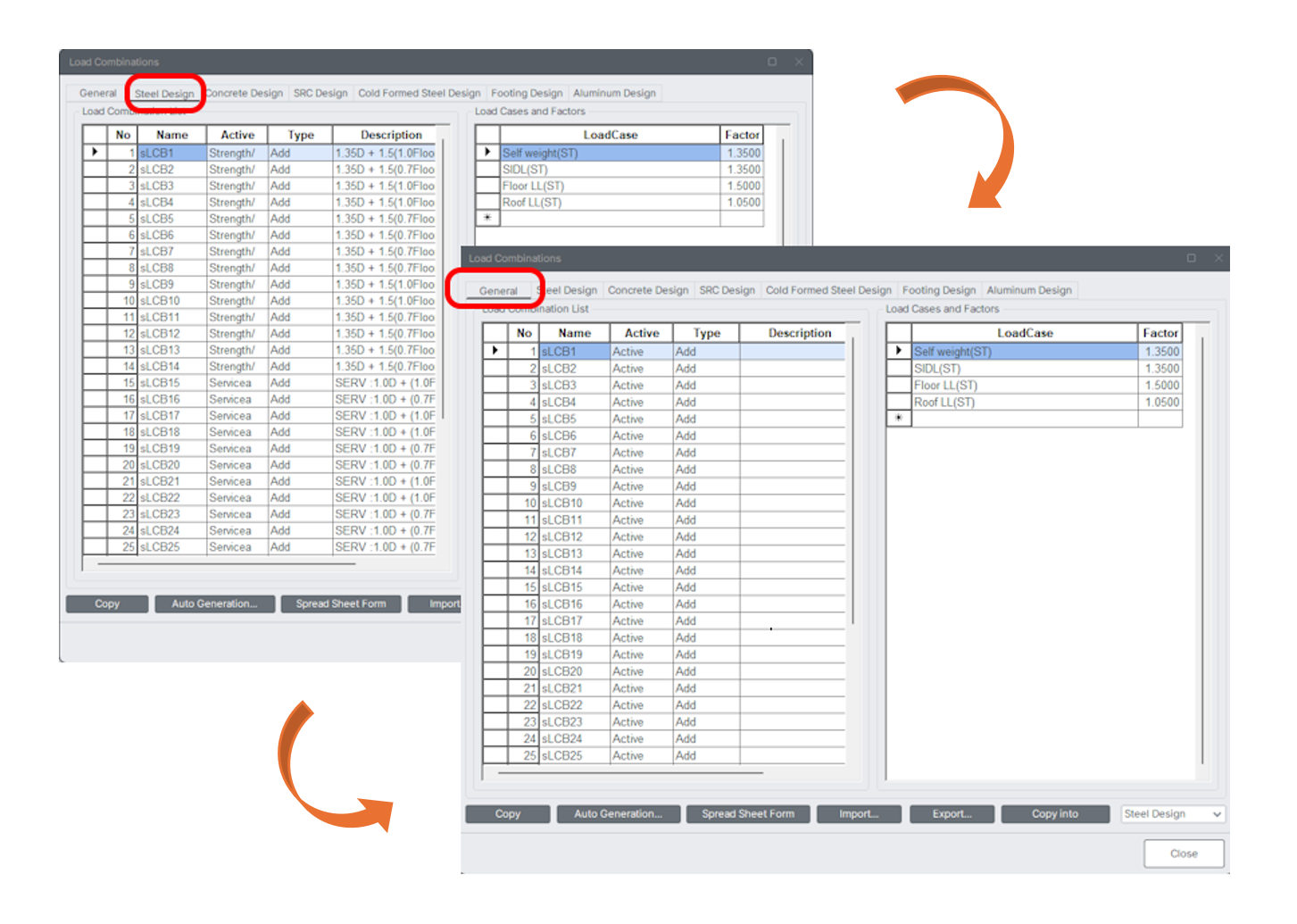

ข้อจำกัด: ไม่สามารถนำเข้า Design Combinations ได้ อนุญาตให้ใช้เฉพาะ General Combinations เท่านั้น
วิธีแก้ปัญหาเบื้องต้น: Design Combinations ทั้งหมดสามารถแปลงเป็น General Combinations ได้โดยใช้ฟังก์ชัน CTRL+Copy และ CTRL+Paste ใน Combination Table

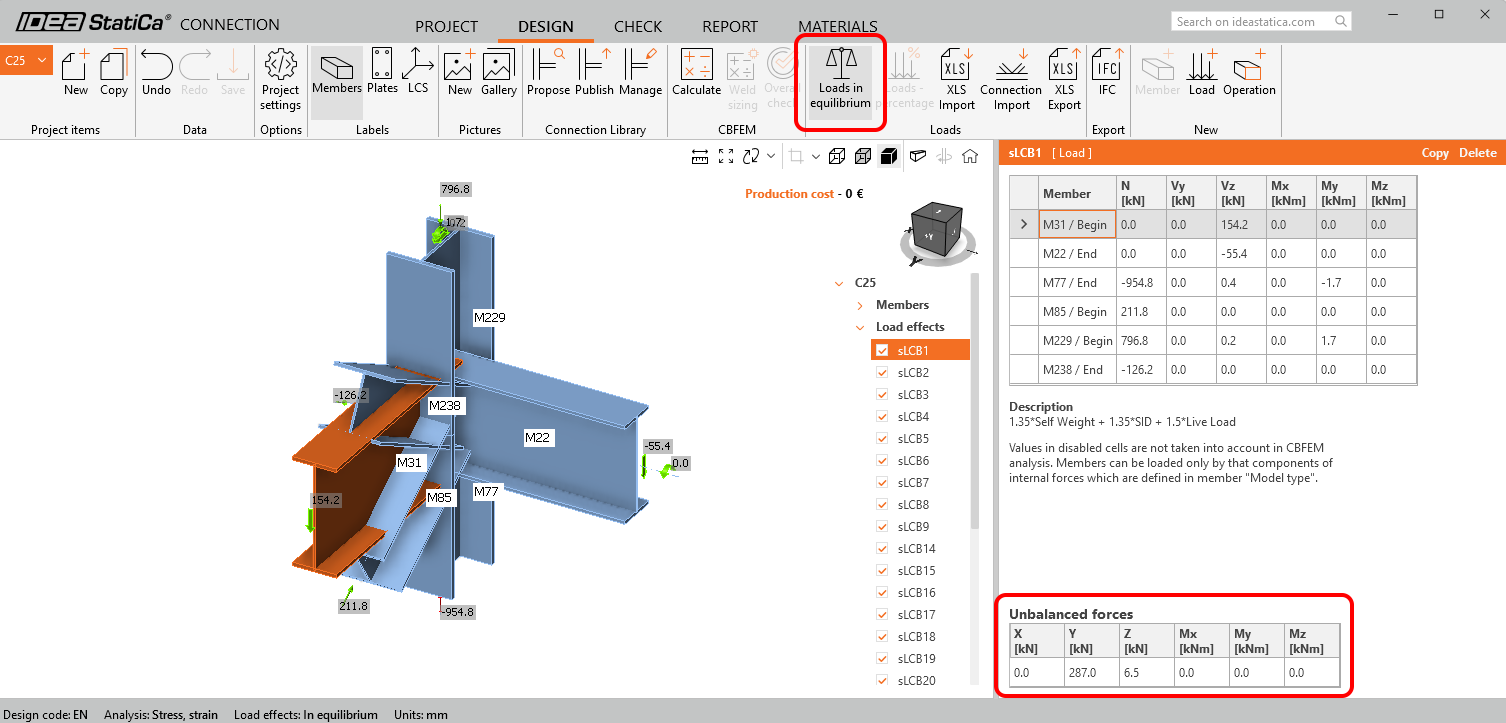

ข้อจำกัด: แรงที่กระทำพร้อมกันที่จุดต่อ
สำหรับการออกแบบที่ถูกต้อง เป็นสิ่งสำคัญที่แรงภายในของจุดต่อใน Connection app ต้องอยู่ในสภาวะสมดุล เพื่อให้บรรลุสิ่งนี้ จำเป็นต้องได้รับ แรงภายในที่กระทำพร้อมกัน บนชิ้นส่วนทั้งหมดสำหรับค่าสุดขีดที่กำหนด ในขณะนี้ยังไม่สามารถรับแรงที่จุดต่อที่กระทำพร้อมกันจาก MIDAS (ทั้ง Civil NX และ GEN NX) สำหรับ Load cases และ Combinations แบบ Envelope ผ่าน API ได้
วิธีแก้ปัญหาเบื้องต้น: ใช้เฉพาะ Combination แบบระดับเดียวที่เรียบง่ายโดยไม่มี Load cases และ Combinations แบบ Envelope โปรดดูข้อจำกัดต่อไปนี้
ข้อจำกัด: Combinations แบบ Envelope หลายระดับไม่ถูกส่งออกอย่างถูกต้องไปยังแอปพลิเคชัน Checkbot มีเพียงค่าสุดขีดสัมบูรณ์จาก Combinations เท่านั้นที่ถูกส่งออก ซึ่งนำไปสู่แรงที่ไม่สมดุลที่การเชื่อมต่อ

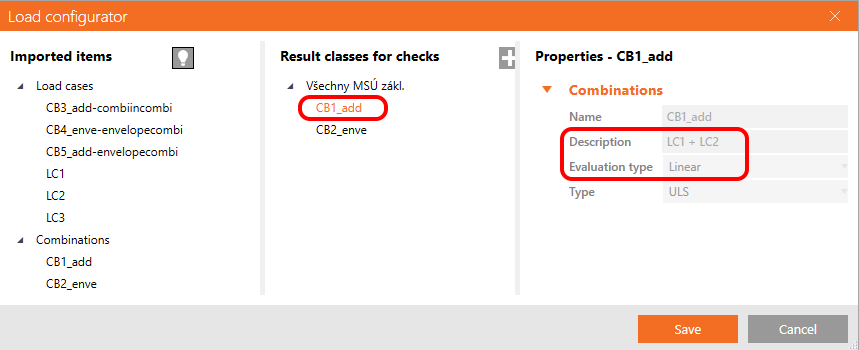

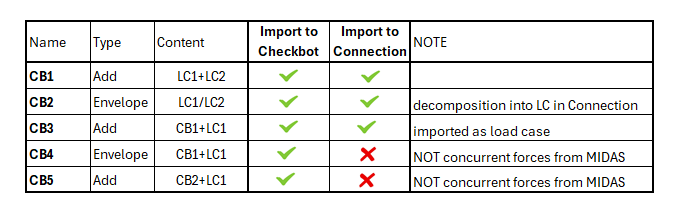

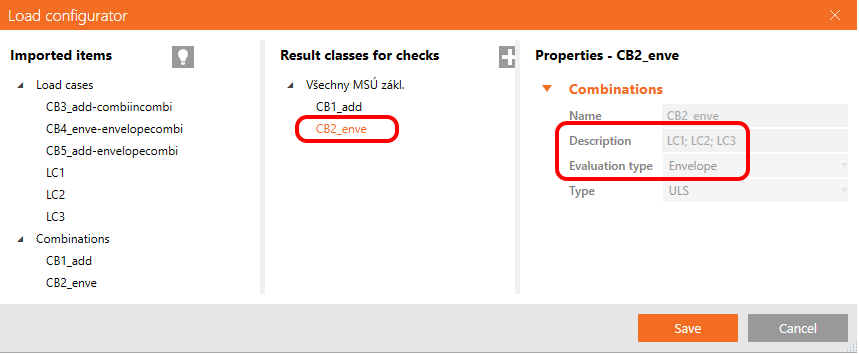

การสร้าง Load combinations ใน MIDAS เกี่ยวข้องกับการรวม Combinations ที่กำหนดไว้ก่อนหน้า (Add และ Envelope) ในขณะนี้ การเชื่อมต่อ BIM ไม่อนุญาตให้นำเข้า Combinations แบบ Envelope หลายระดับเหล่านี้จาก GEN NX ไปยัง Connection ผ่าน Checkbot เพื่อความเข้าใจที่ดีขึ้น โปรดดูตารางด้านล่าง
วิธีแก้ปัญหาเบื้องต้น: ใช้เฉพาะ Combination แบบระดับเดียวที่เรียบง่ายโดยไม่มี Load cases และ Combinations แบบ Envelope อื่น ๆ Combinations จะต้องประกอบด้วย Load cases เชิงเส้นเท่านั้น:
- ประเภท Add – Combination ประเภท Add ประกอบด้วย Load cases เชิงเส้นหรือ Combinations ประเภท Add เท่านั้น
- ประเภท Envelope – Combination ประเภท Envelope ประกอบด้วย Load cases เชิงเส้นเท่านั้น

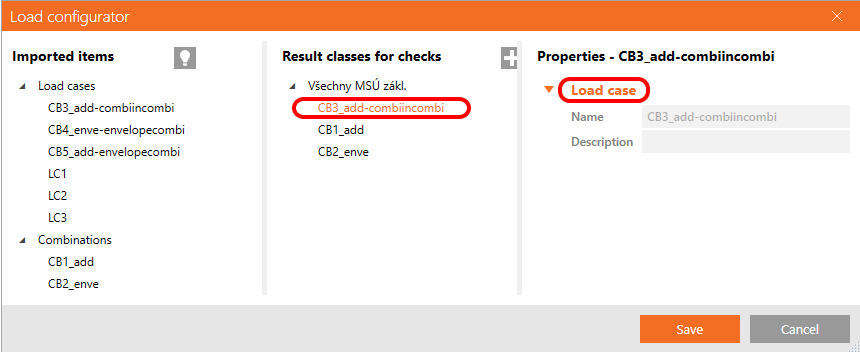

หมายเหตุ: Combination CB3 ถูกนำเข้าเป็น Load case ดังนั้นจึงไม่ถูกรวมอยู่ใน Result Classes โดยอัตโนมัติ จำเป็นต้องเพิ่มด้วยตนเอง
ข้อจำกัด: Load cases ประเภท Envelope เช่น Moving load cases, Settlement load cases และ Seismic load cases ไม่ถูกส่งออกไปยัง IDEA StatiCa Checkbot
วิธีแก้ปัญหาเบื้องต้น:

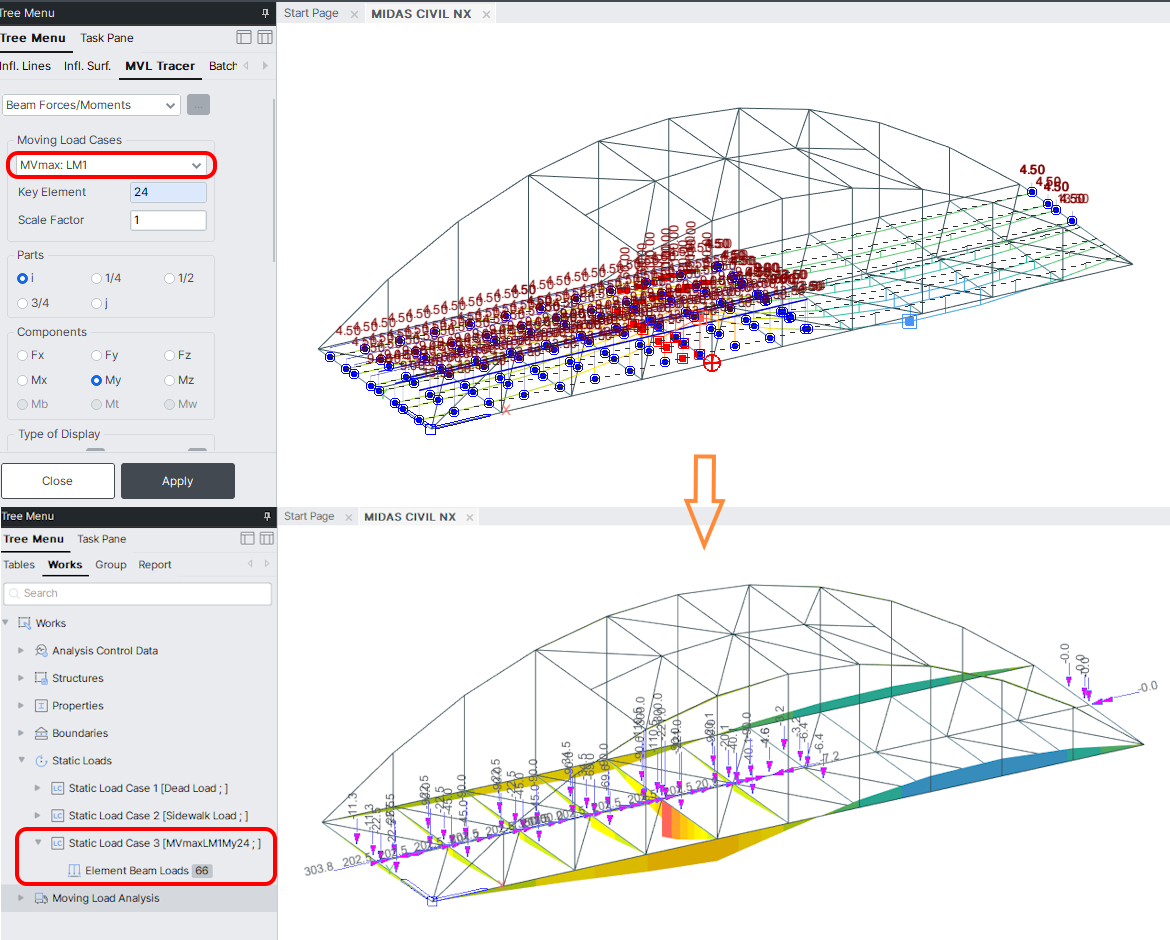

สำหรับ Moving load cases ผู้ใช้ต้องสร้าง Load case เชิงเส้นที่ก่อให้เกิดแรงภายในสุดขีดที่การเชื่อมต่อ (เช่น โดยใช้ฟีเจอร์ Moving Load Tracer) จากนั้นนำไปใช้ใน Add combination
สำหรับ Settlement load cases ผู้ใช้ต้องกำหนดการเคลื่อนตัวที่ระบุด้วยตนเองบนฐานรองรับที่สอดคล้องกันในแต่ละ Load case เพื่อให้ได้แรงภายในเชิงเส้น
ข้อจำกัด: ไม่สามารถนำเข้าแรงที่ Node ได้ มีเพียงการนำเข้าแรงภายในเท่านั้นที่ใช้งานได้
ข้อจำกัดนี้อาจทำให้เกิดแรงที่ไม่สมดุลที่การเชื่อมต่อ เนื่องจากแรงที่ Node ที่ป้อนโดยตรงที่ Node ไม่ก่อให้เกิดแรงภายในบนชิ้นส่วน
