Design parametric pentru îmbinări din oțel

Datorită conceptului de bază al modelării în aplicația IDEA StatiCa Connection, este foarte ușor să construiești modele 3D destul de complexe cu mai multe elemente conectate. În cazul în care utilizatorul dorește, de asemenea, să creeze dependențe între diferite proprietăți ale modelului, există o modalitate de a face acest lucru direct în aplicația Connection.

Cu aceste dependențe, este introdus un flux de lucru de modelare complet nou, care deschide posibilități mai largi pentru lucrul cu aplicația Connection.

Cum funcționează designul parametric?

Ceea ce utilizatorul trebuie să facă pentru a începe să lucreze cu parametri este să facă accesibilă fila Developer. Cum se activează fila Developer și cum se lucrează cu aceasta este descris în acest articol.

Odată ce fila este afișată, toată pregătirea se va face în tabelul de setări. Pentru o orientare rapidă în opțiuni, este util să parcurgeți acest ghid explicativ unde este descris contextul.

Beneficiul inițial este că necesitatea de a seta sau verifica zeci de proprietăți poate fi evitată. Cu o configurare adecvată a parametrilor, numărul de pași de proiectare poate fi redus la câțiva, deoarece, prin modificarea unui singur parametru, mai mulți pași pot fi efectuați simultan. De exemplu, la modificarea lățimii elementului de lărgire, nu numai elementul de lărgire în sine, ci și toate sudurile aferente și poziția elementului de rigidizare sunt afectate:

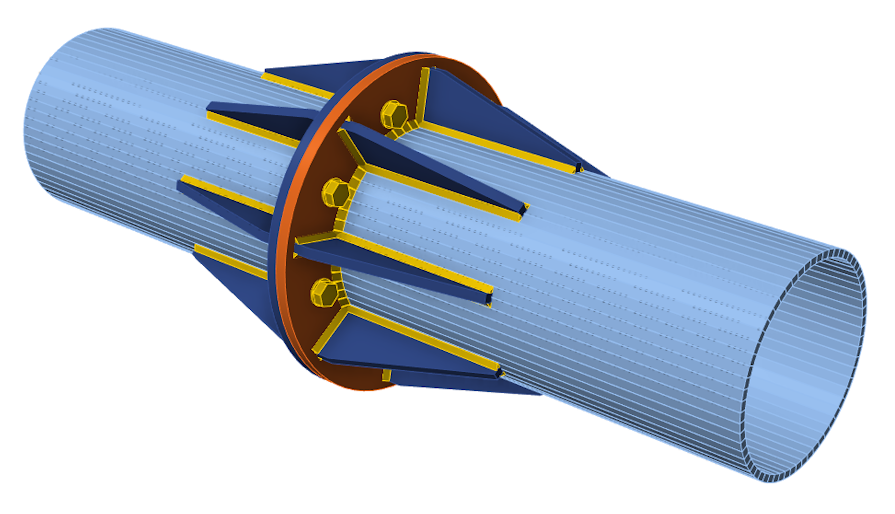

În acest exemplu de model Connection, există o îmbinare tipică placă-la-placă cu rigidizare, cu două elemente de model separate. Este pregătit ca o comparație între abordarea „standard" prin operații de fabricație și abordarea „parametrică".

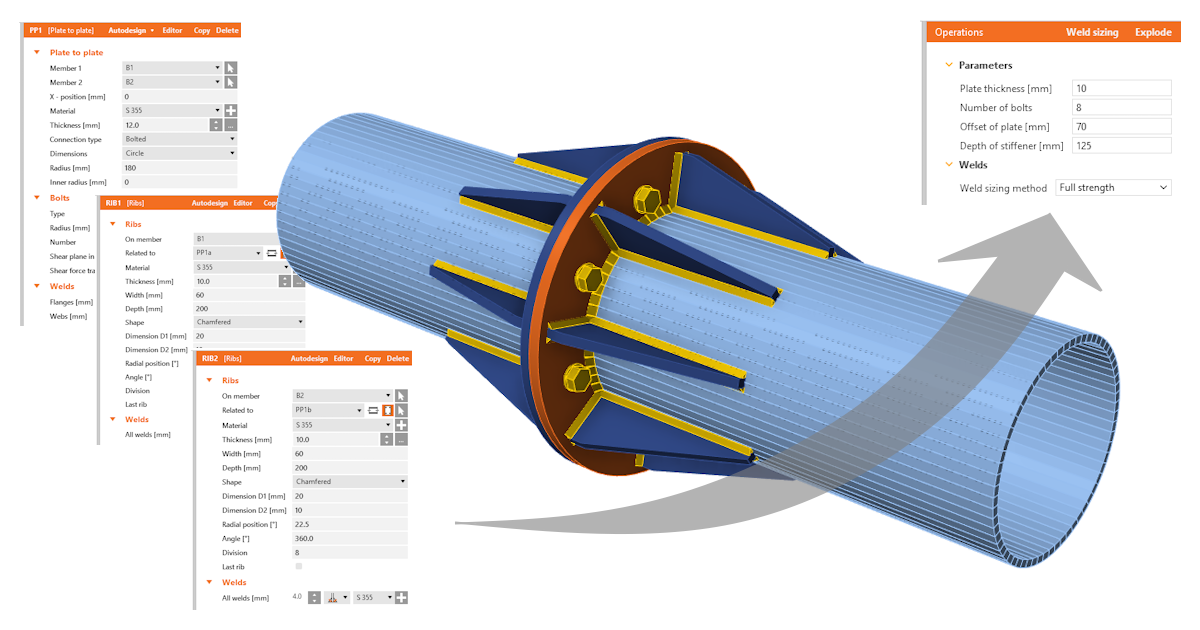

Numărul de preferințe necesare pentru actualizare este redus semnificativ în fluxurile de lucru parametrice, cu ușurință cu 80%.

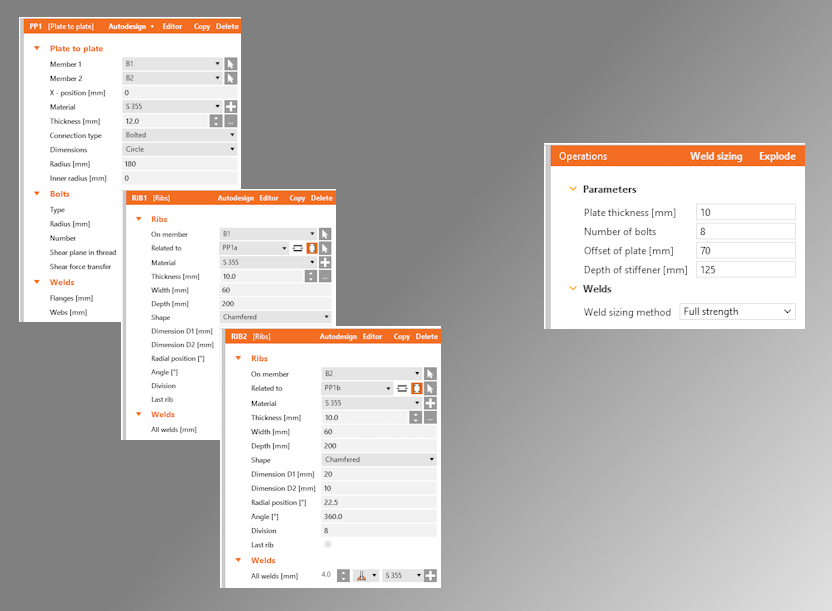

Puteți compara seturile de proprietăți din ambele modele:

Pentru a afla mai multe despre cum să controlați parametrii, există un articol separat pregătit pentru a oferi alte perspective despre opțiunile de design parametric.

Proiectanți seniori vs. juniori de îmbinări

După pregătirea șablonului de către un proiectant senior, parametrii accesibili sunt modificați direct în fereastra principală de proiectare, fără a fi necesară intrarea în modul developer. Acest mediu ușor de utilizat permite utilizatorilor mai puțin experimentați să lucreze în siguranță cu parametri predefiniti, conform setărilor proiectanților seniori.

Aceasta face optimizarea ulterioară foarte simplă, deoarece există posibilitatea de a evita modificarea fiecărei entități una câte una, ca atunci când se utilizează operații.

Modificările blocate din lista de proprietăți a unor operații de fabricație sunt dezactivate în astfel de cazuri. Cu toate acestea, dacă utilizatorul dorește, poate dezlega parametrii folosind butonul „explode". Și poate continua cu modificarea operațiilor.

Unde se găsesc șabloanele gata pregătite?

Integrarea șabloanelor parametrice în Connection Library oferă o abordare transformatoare a fluxurilor de lucru ale proiectanților de îmbinări. Permite utilizatorilor să creeze și să utilizeze o colecție universală de șabloane care pot fi personalizate și implementate fără efort în diferite contexte de proiectare.

Șabloanele la care sunt legate parametrii sunt marcate cu un {p} minuscul. Mai multe șabloane parametrice au fost deja pregătite și puse la dispoziție în setul de design predefinit de echipa IDEA StatiCa.

Puteți găsi o descriere mai cuprinzătoare a șabloanelor parametrice din Connection Library în acest articol.
