Distanțe de rezemare pentru buloane conform Eurocode

Noua versiune aduce un algoritm îmbunătățit pentru calculul distanțelor dintre buloane (p₁; p₂), de capăt (e₁) și de margine (e₂) pentru verificarea la rezemare conform Eurocode. Această îmbunătățire este relevantă în special pentru geometrii generale ale plăcilor, plăci cu goluri, decupaje etc.

Algoritmul citește direcția reală a vectorului forței tăietoare rezultante într-un buloan dat și calculează apoi distanțele necesare pentru verificarea la rezemare.

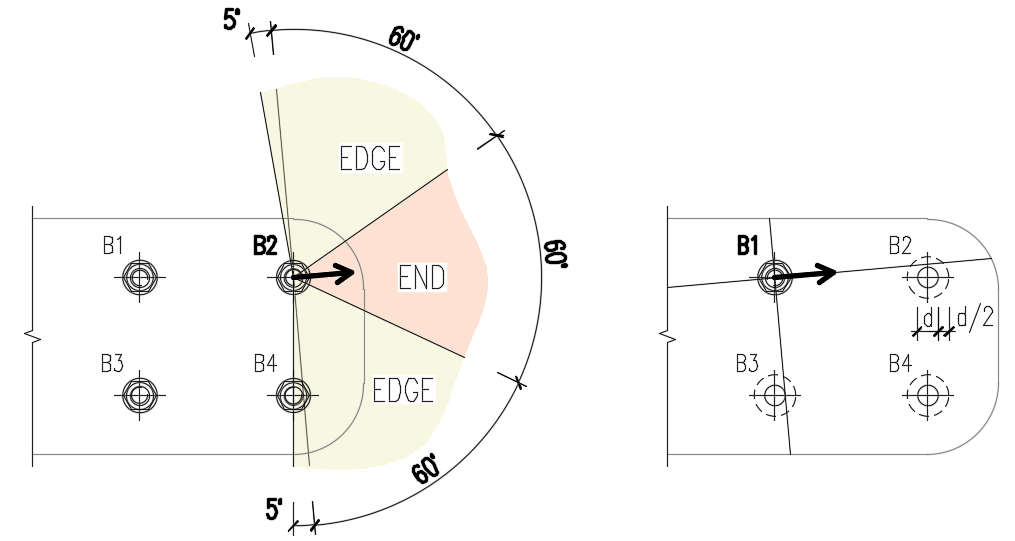

Distanțele de capăt (e₁) și de margine (e₂) sunt determinate prin împărțirea conturului plăcii în trei segmente. „Segmentul de capăt" este indicat de un interval de 60° în direcția vectorului forței. „Segmentele de margine" sunt definite de două intervale de 65° perpendiculare pe vectorul forței. Cea mai scurtă distanță dintre un buloan și o margine în segmentul relevant este apoi considerată ca distanță de capăt sau de margine.

Algoritmul evaluează toate plăcile conectate de buloan — plăcile de îmbinare (de ex., o placă de eclisă), plăcile elementului (de ex., o talpă superioară) — și se utilizează cea mai scurtă distanță.

Distanțele dintre găurile buloanelor (p1; p2) sunt determinate prin mărirea virtuală a găurilor buloanelor din jur cu jumătate din diametrul lor, apoi trasând două linii în direcția vectorului forței tăietoare și perpendicular pe acesta. Când aceste linii intersectează găurile buloanelor mărite virtual, distanțele față de aceste buloane sunt considerate ca p₁ și p₂ în calcul.

Dacă liniile nu intersectează bulanul cel mai apropiat vizual (chiar dacă linia trece aproape de buloan), acest buloan este neglijat. Dacă liniile nu intersectează niciun buloan, se utilizează o valoare infinită.

Disponibil în edițiile Expert și Enhanced .
