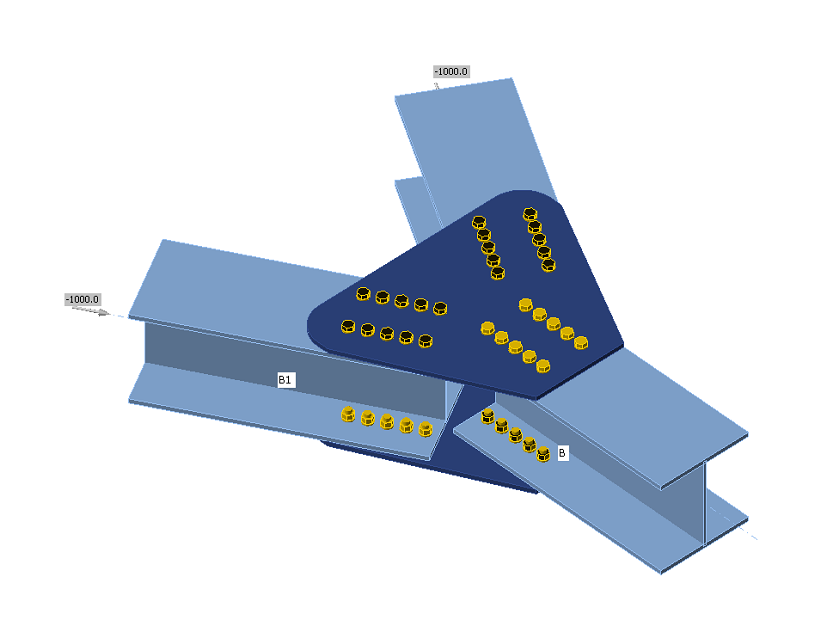

Csavarok és előfeszített csavarok szabványellenőrzése (AISC)

Ez a cikk a következő nyelveken is elérhető
Angolból mesterséges intelligencia fordította

A csavarok erői végeselem-analízissel kerülnek meghatározásra. A húzóerők tartalmazzák a feszítő erőket. A csavar ellenállások az AISC 360 - J3. fejezet szerint kerülnek ellenőrzésre.

Csavarok

Csavarok húzási és nyírási szilárdsága

A méretezési húzási vagy nyírási szilárdsága, ϕRn, és a megengedett húzási vagy nyírási szilárdsága, Rn/Ω egy kézzel meghúzott csavarnak a húzási és nyírási törés határállapotai szerint a következőképpen kerül meghatározásra:

Rn = FnAb

ϕ = 0.75    (LRFD, a Kódbeállításban szerkeszthető)

Ω = 2.00    (ASD, a Kódbeállításban szerkeszthető)

ahol:

Ab – a csavar vagy menetes rész névleges menetmentes keresztmetszeti területe

Fn – névleges húzófeszültség, Fnt, vagy nyírófeszültség, Fnv, a J3.2 táblázatból

A szükséges húzási szilárdsága tartalmaz minden olyan húzást, amely a csatlakoztatott részek deformációja által keltett feszítő erő hatásából ered.

Kombinált húzás és nyírás csapágyas típusú kapcsolatban

A kombinált húzásnak és nyírásnak kitett csavar rendelkezésre álló húzási szilárdsága a húzási és nyírási törés határállapotai szerint a következőképpen kerül meghatározásra:

Rn = F'nt Ab    (AISC 360-16 J3-2)

ϕ = 0.75    (LRFD, a Kódbeállításban szerkeszthető)

Ω = 2.00    (ASD, a Kódbeállításban szerkeszthető)

\( F'_{nt}=1.3 F_{nt} - \frac{f_{rv} F_{nt}}{\phi F_{nv}} \)   (AISC 360-16 J3-3a LRFD)

\( F'_{nt}=1.3 F_{nt} - \frac{f_{rv} \Omega F_{nt}}{F_{nv}} \)    (AISC 360-16 J3-3b ASD)

ahol:

  • F'nt – névleges húzófeszültség a nyírófeszültség hatásait is figyelembe véve módosítva
  • Fnt – névleges húzófeszültség az AISC 360-16 J3.2 táblázatból
  • Fnv – névleges nyírófeszültség az AISC 360-16 J3.2 táblázatból
  • frv – szükséges nyírófeszültség LRFD vagy ASD teherkombinációk alkalmazásával. A kötőelem rendelkezésre álló nyírófeszültsége egyenlő vagy nagyobb kell legyen a szükséges nyírófeszültségnél, frv

Palástnyomási szilárdság csavarlyukakban

A rendelkezésre álló palástnyomási szilárdságok, ϕRn és Rn/Ω, csavarlyukaknál a palástnyomás határállapotára a következőképpen kerülnek meghatározásra:

ϕ = 0.75    (LRFD, a Kódbeállításban szerkeszthető)

Ω = 2.00    (ASD, a Kódbeállításban szerkeszthető)

A csatlakoztatott anyag névleges palástnyomási szilárdsága, Rn, a következőképpen kerül meghatározásra:

Szabványos lyukakkal rendelkező kapcsolatban lévő csavar esetén:

Rn = 1.2 lc t Fu ≤ 2.4 d t Fu    (AISC 360-16 J3-6a, J3-6a, c)

Hornyolt lyukakkal rendelkező kapcsolatban lévő csavar esetén:

Rn = 1.0 lc t Fu ≤ 2.0 d t Fu    (AISC 360-16 J3-6a, J3-6e, f)

ahol:

  • Fu – a csatlakoztatott anyag meghatározott minimális húzószilárdsága
  • d – névleges csavarátmérő
  • lc – szabad távolság, az erő irányában, a lyuk széle és a szomszédos lyuk széle vagy az anyag széle között
  • t – a csatlakoztatott anyag vastagsága

Előfeszített csavarok

Az előfeszített A325 vagy A490 osztályú csavar méretezési csúszási ellenállása az Ft húzóerő hatásával

Az alkalmazandó előfeszítési erő AISC 360-10 J3.1 táblázat szerint.

Tb = 0.7 fub As

Méretezési csúszási ellenállás csavaronként AISC 360-10 J3.8 bekezdés szerint

Rn = kSC μ Du hf Tb ns

Kihasználtság nyírásban [%]:

Uts = V / ϕRn    (LRFD)

Uts = Ω V / Rn    (ASD)

ahol:

  • As – a csavar húzófeszültség-területe
  • fub – végső húzószilárdság
  • \( k_{SC}=1-\frac{F_t}{D_u T_b n_b} \)   – kombinált húzás és nyírás tényezője (LRFD) (J3-5a)
  • \( k_{SC}=1-\frac{1.5 F_t}{D_u T_b n_b} \)     – kombinált húzás és nyírás tényezője (ASD) (J3-5b)
  • μ – átlagos csúszási tényező együttható, a Kódbeállításban szerkeszthető
  • Du = 1.13 – szorzó, amely a beépített csavar átlagos előfeszítési erejének és a meghatározott minimális csavar előfeszítési erőnek az arányát tükrözi
  • hf = 1.0 – kitöltők tényezője
  • ns – súrlódási felületek száma; az ellenőrzés minden súrlódási felületre külön kerül kiszámításra
  • V – a csavarra ható nyíróerő
  • ϕ = 1.0 – ellenállási tényező szabványos méretű lyukakhoz (LRFD), a Kódbeállításban szerkeszthető
  • ϕ = 0.7 – ellenállási tényező hornyolt lyukakhoz (LRFD)
  • Ω = 1.5 – ellenállási tényező szabványos méretű lyukakhoz (ASD), a Kódbeállításban szerkeszthető
  • Ω = 2.14 – ellenállási tényező hornyolt lyukakhoz (ASD)
