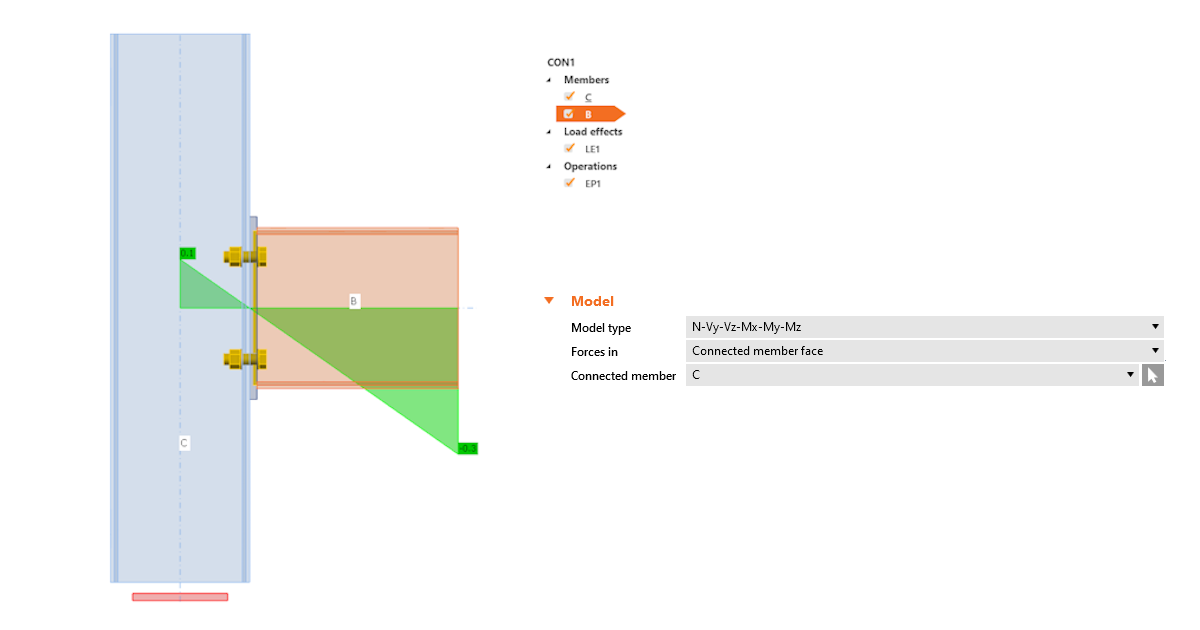

Posición de la fuerza cortante: entrada y visualización
Se ha implementado una opción para establecer la posición de la fuerza cortante en una unión para garantizar un modelado más fluido. Además, ¡puede ver el diagrama de momento flector debido a la fuerza cortante unitaria de inmediato!
Veamos las funciones una por una.
Posición de la fuerza cortante en la cara del elemento
En muchos casos, se supone que la posición de la fuerza cortante está en la cara del elemento. Puede encontrarse con esta situación al diseñar una unión con, por ejemplo, un angular de unión, una placa de testa corta, un apoyo flexible, etc. Hemos desarrollado una forma de introducir la posición de la fuerza cortante para que pueda ser más eficiente y eliminar el tedioso trabajo repetitivo.

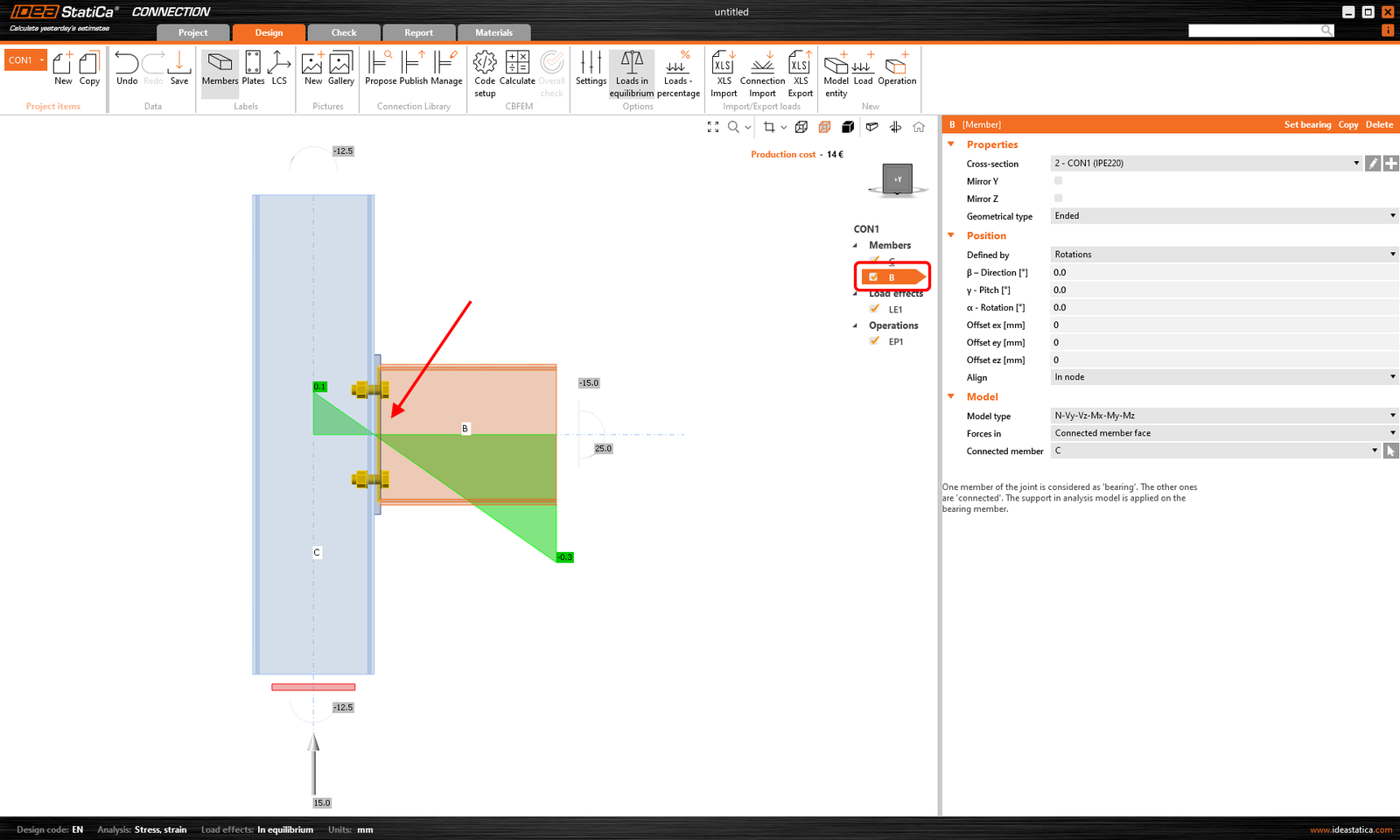

Puede establecer la posición utilizando la funcionalidad Cara del elemento conectado. El software la establecerá automáticamente según la superficie del elemento conectado. Esto significa que no es necesario ajustar manualmente mediante coordenadas. Y con el cambio de secciones transversales, la posición se mantiene.

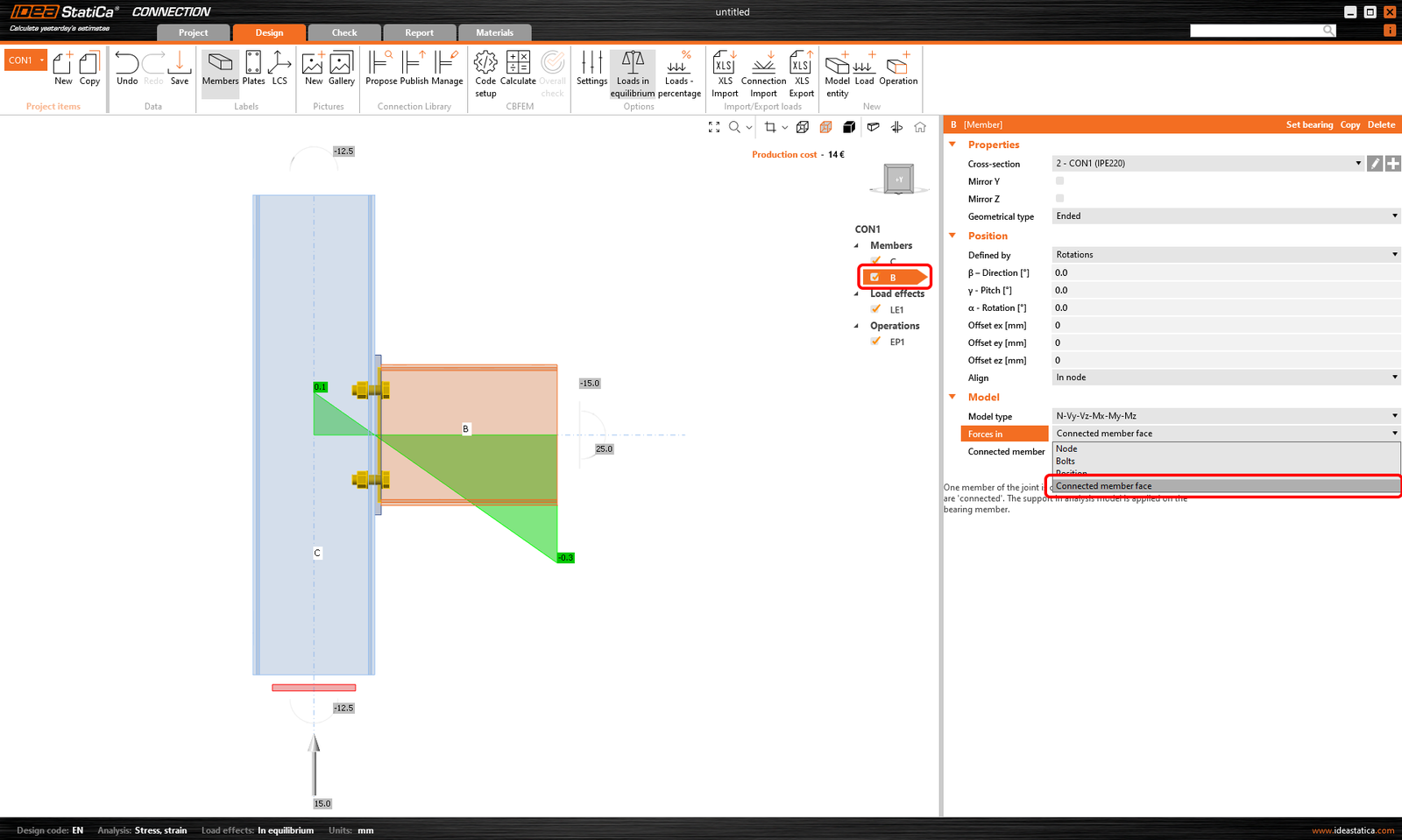

¿Cómo funciona? Simplemente seleccione el elemento para el que desea establecer la posición de la fuerza y seleccione la opción Cara del elemento conectado en la sección Fuerzas en, bajo Modelo, en la pestaña de propiedades. Se recomienda seleccionar siempre el elemento conectado manualmente.
El método y la posición también se muestran en el informe.
Una mejor forma de visualizar la posición de la fuerza cortante

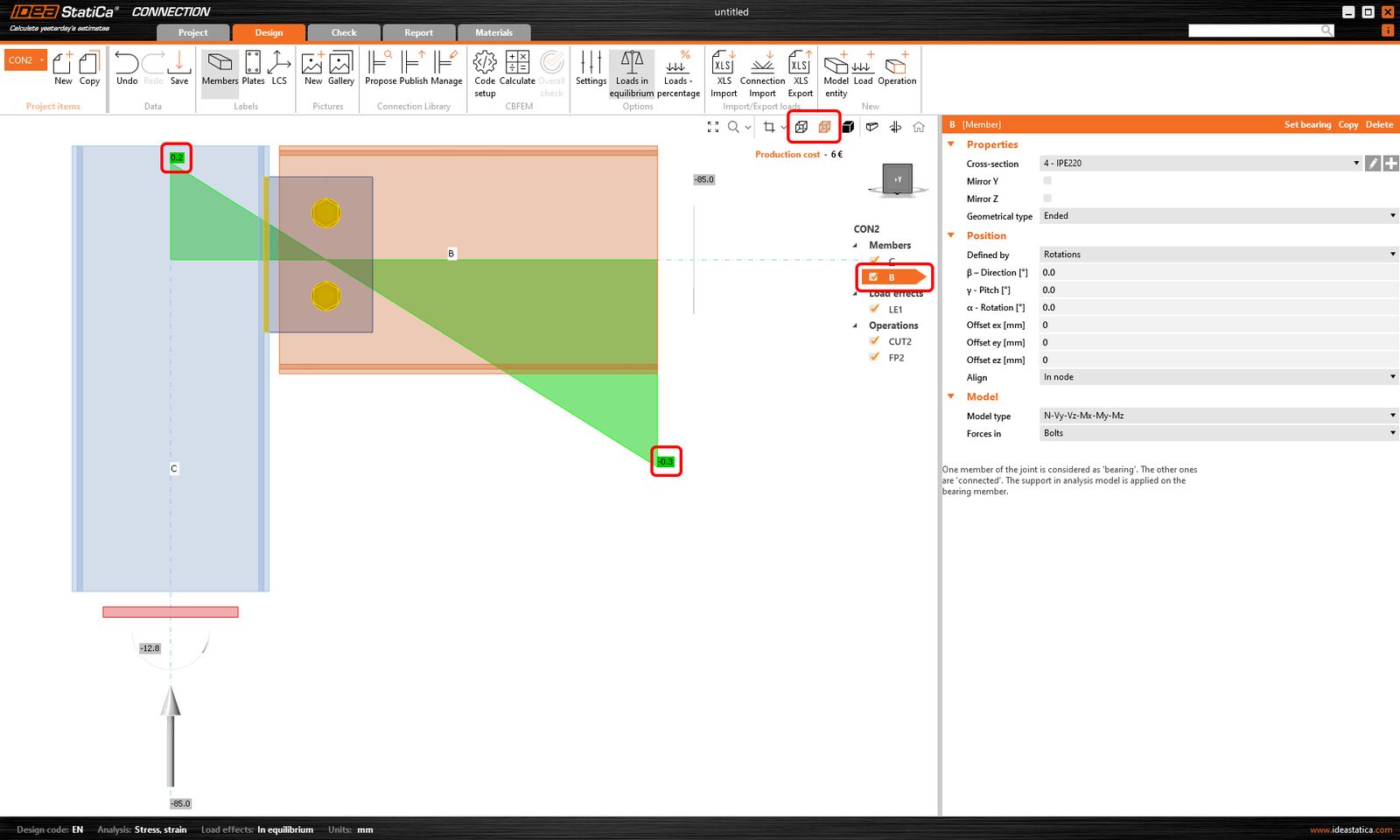

La aplicación Connection ahora muestra el valor del momento flector de la fuerza cortante unitaria Vz=-1 para cada unión modelada. La unidad es según la configuración de unidades (p. ej., Vz= -1 kN o -1 kip). El momento flector también respeta la configuración de unidades (p. ej., kNm o kip-ft).
El diagrama puede mostrarse en modo de visualización Transparente o Estructura alámbrica, es decir, seleccione el elemento para el que desea ver el diagrama y utilice uno de estos modos.

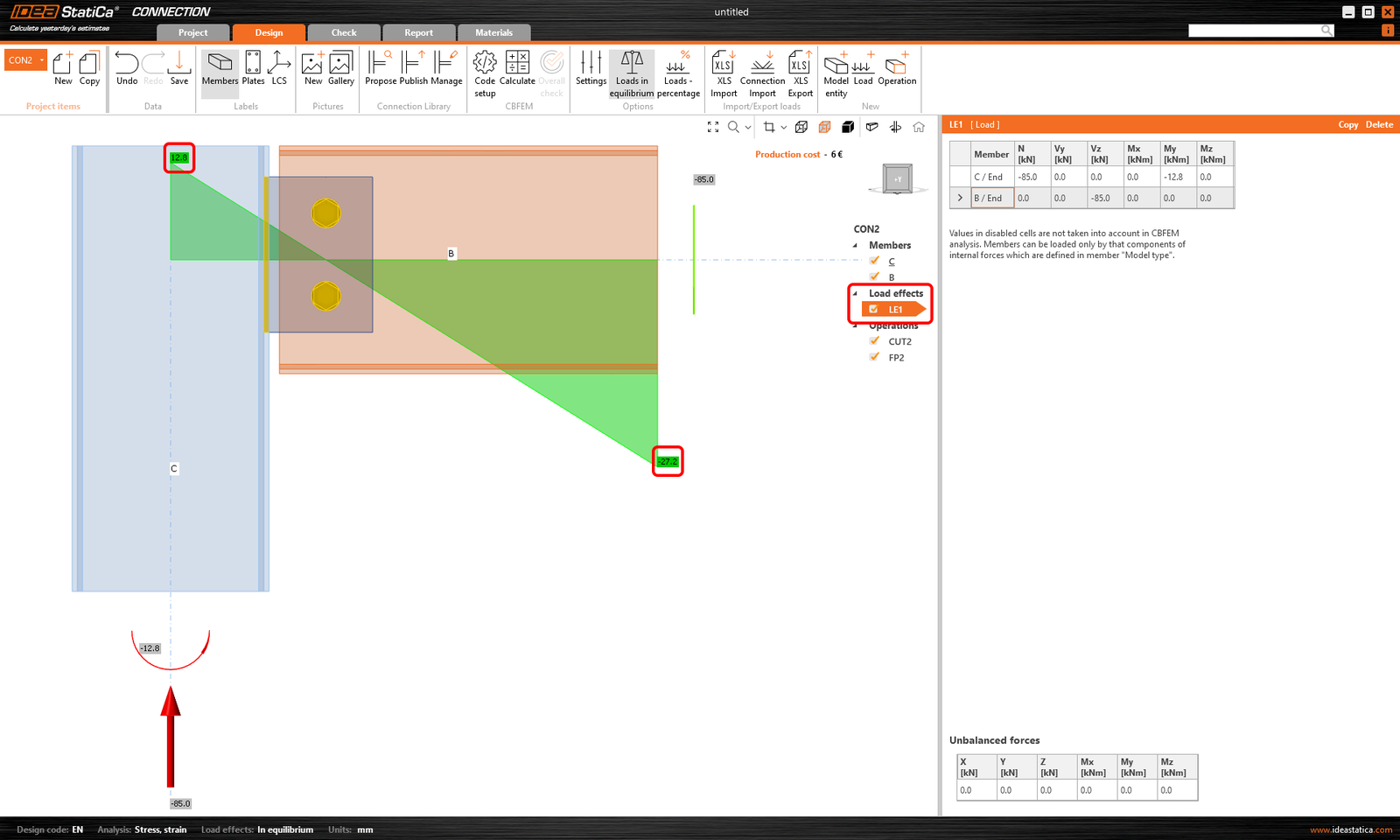

El diagrama de momento real utilizando los efectos de carga introducidos se sigue mostrando en la sección Efectos de carga.
Disponible en las ediciones IDEA StatiCa Steel e IDEA StatiCa Complete.
