Estadio Heinz Steyer, Dresde

Desde el modelo estático 3D, las secciones de acero y las geometrías de nodo a verificar se transfirieron directamente a IDEA StatiCa, lo que facilitó enormemente la introducción de los datos.

Solo las fuerzas internas se introdujeron manualmente para minimizar el esfuerzo computacional.

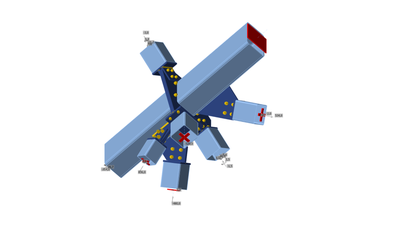

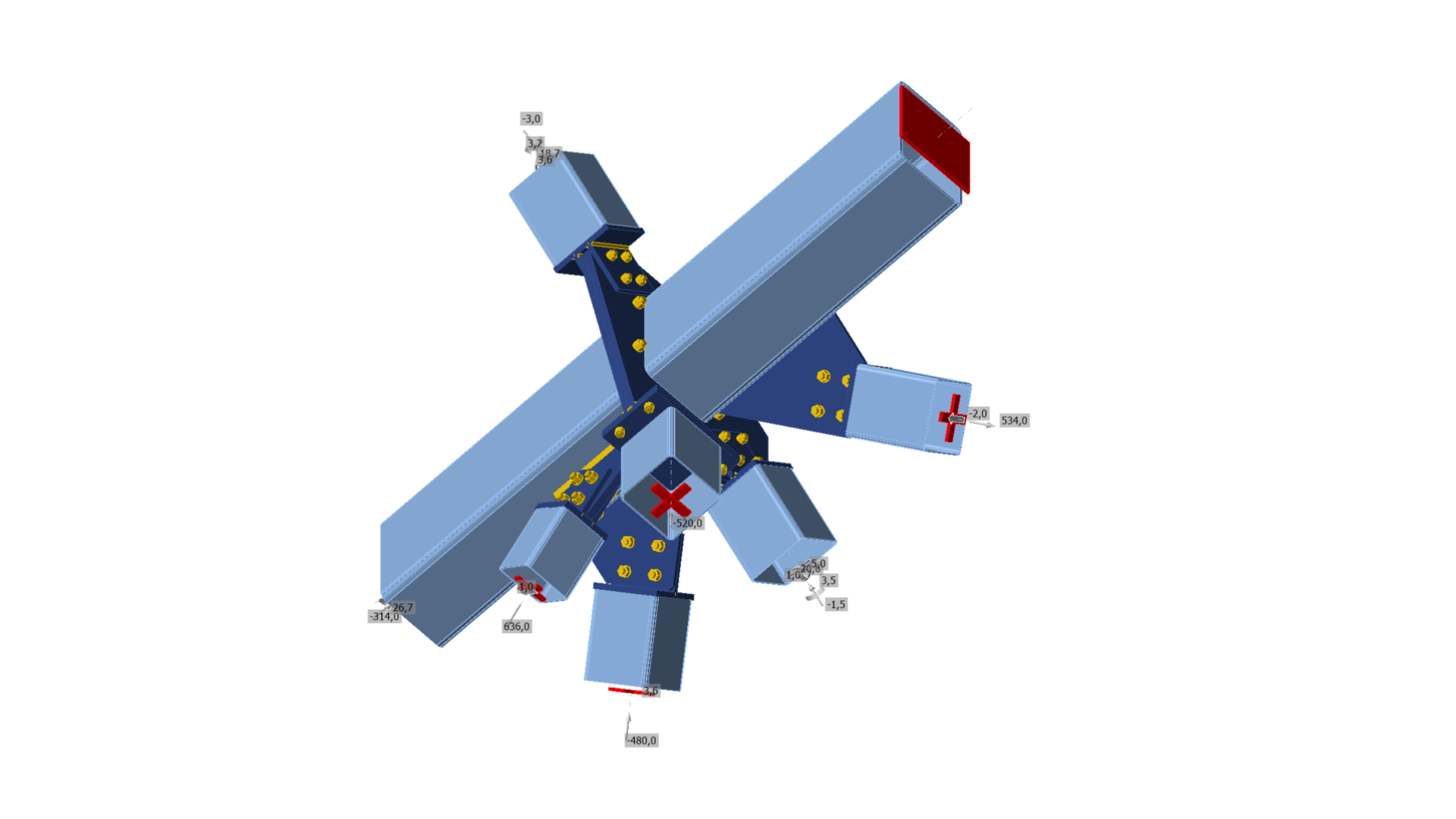

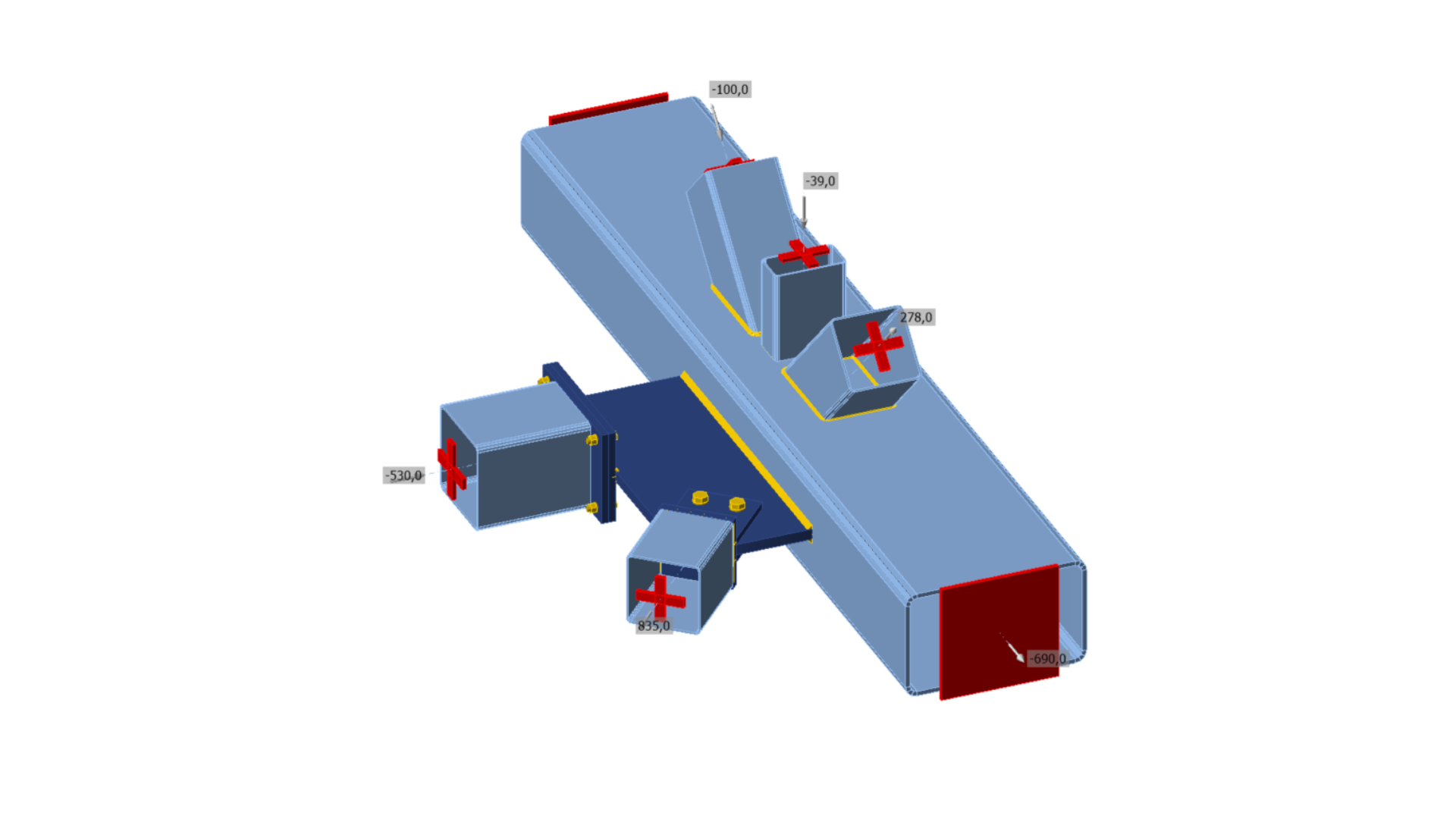

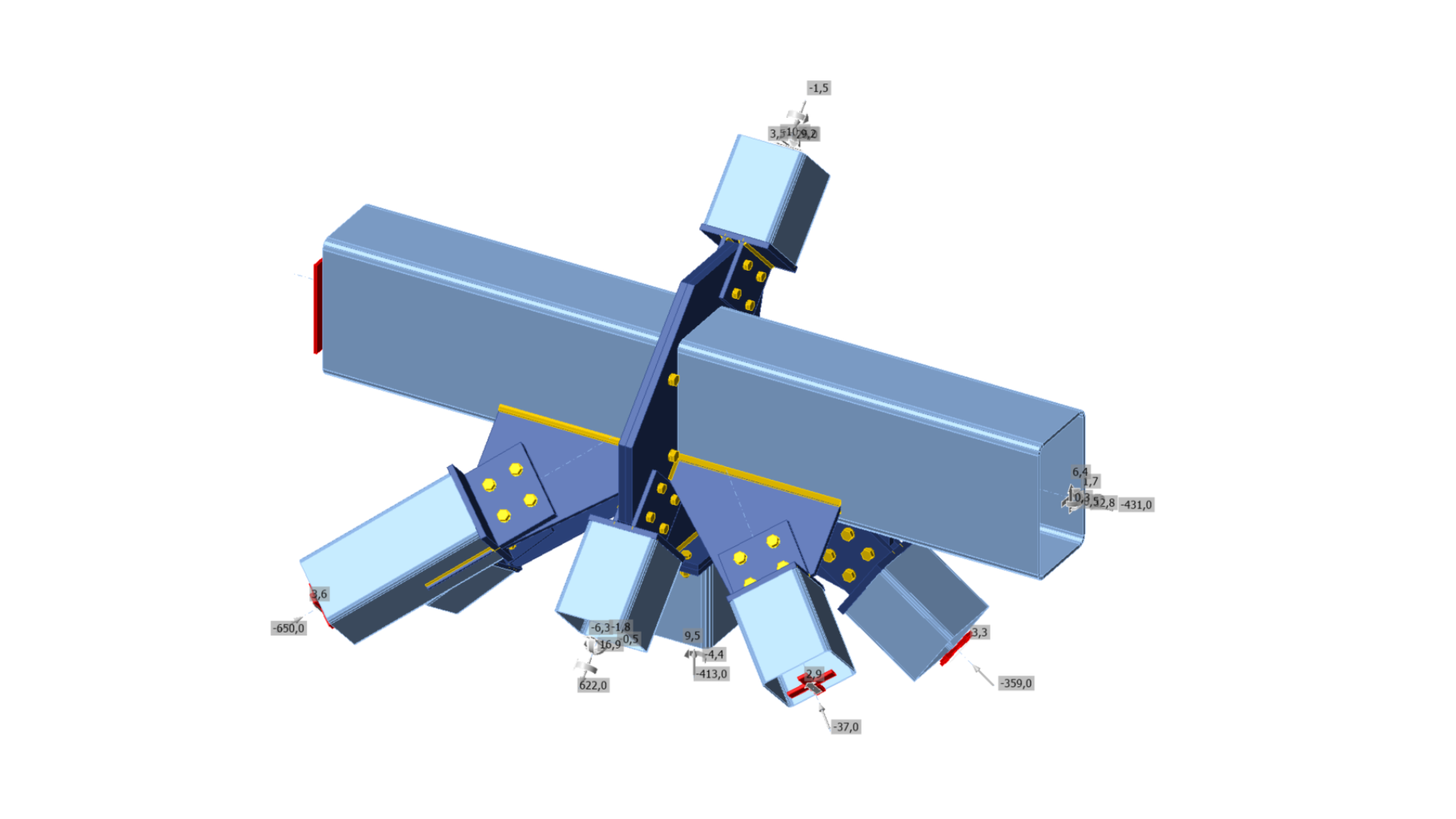

Las dificultades estáticas de la unión consistieron en la conexión de hasta siete elementos en un nodo con secciones huecas de paredes parcialmente delgadas y ángulos de unión en constante cambio.

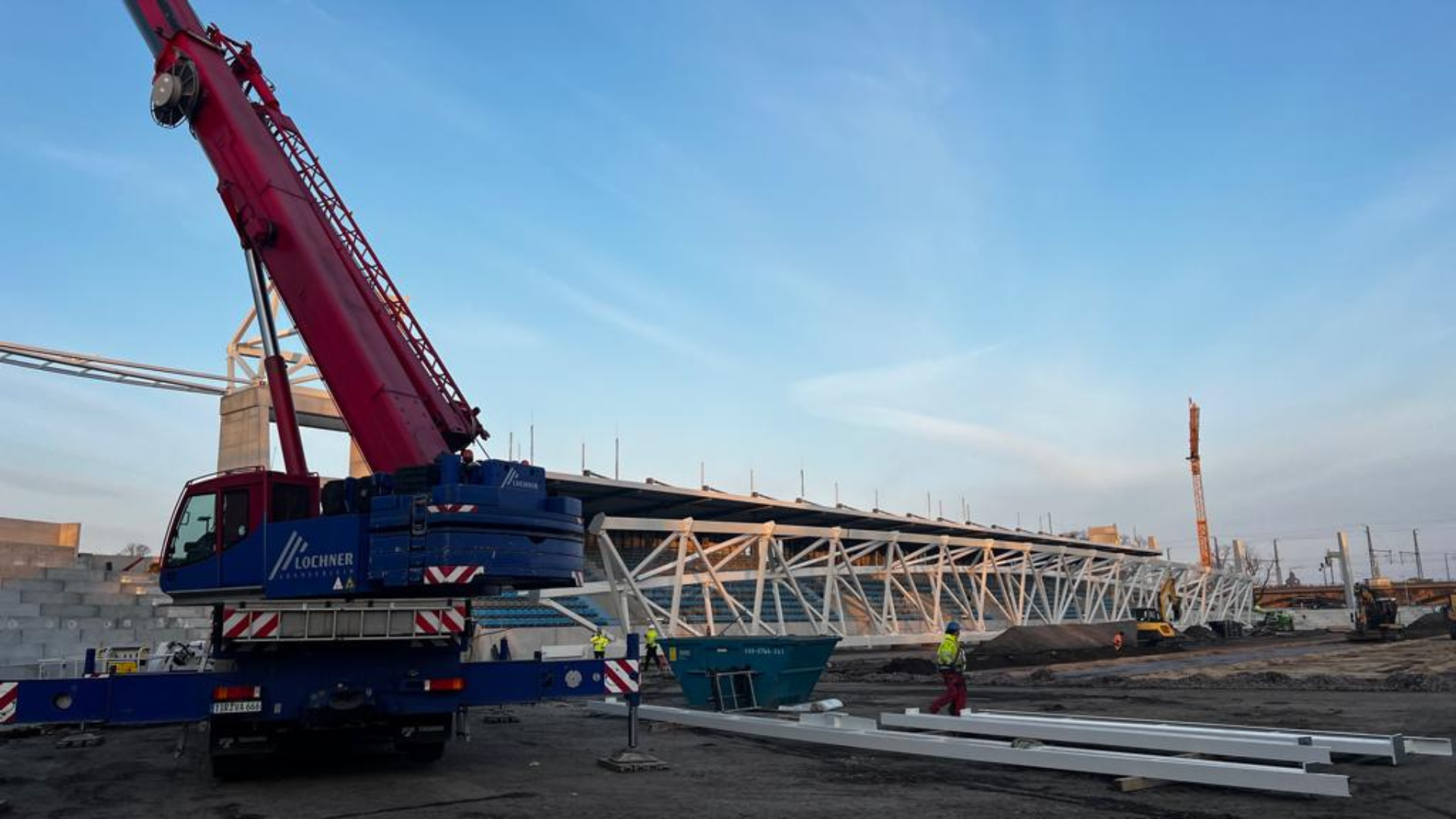

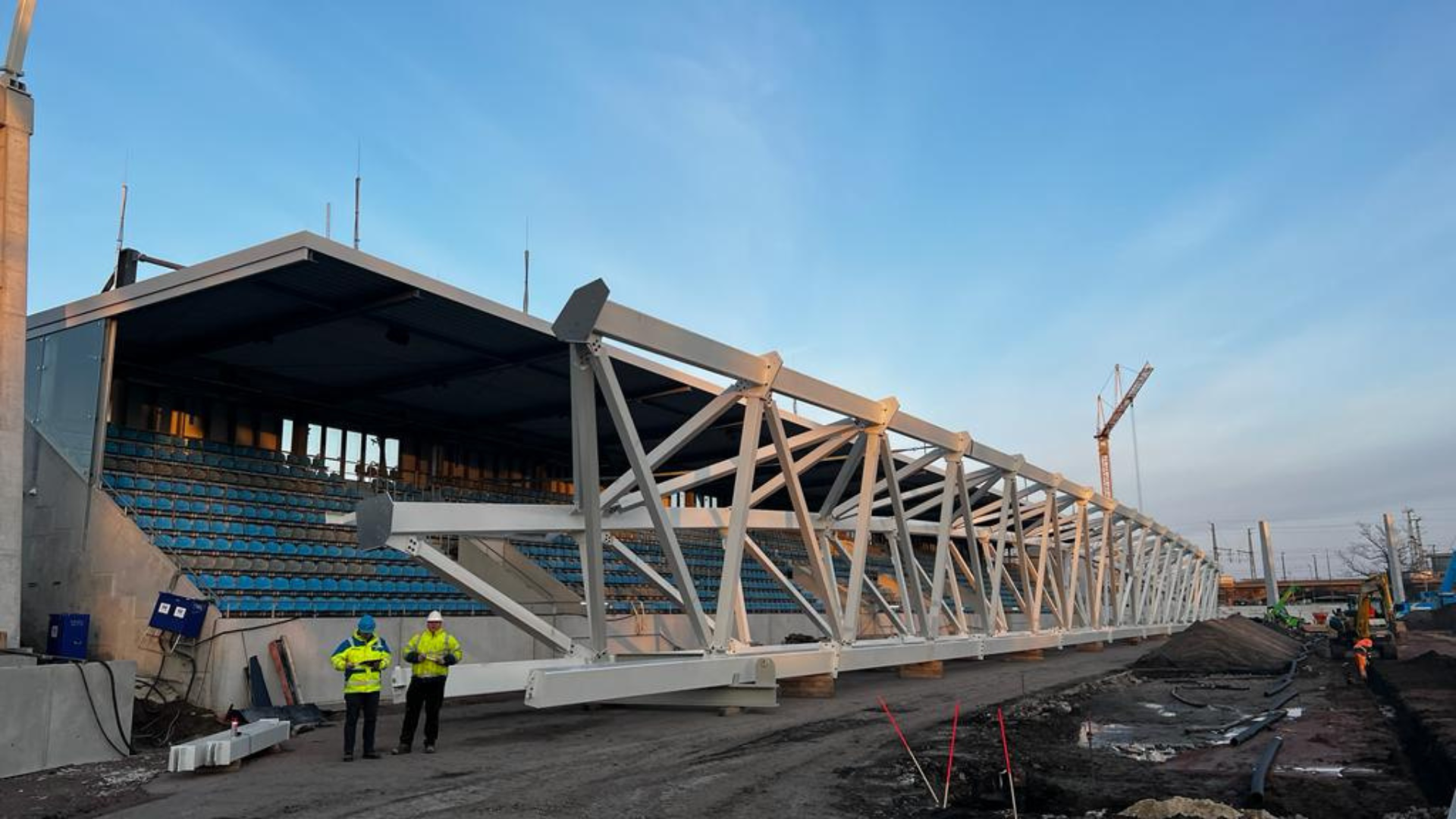

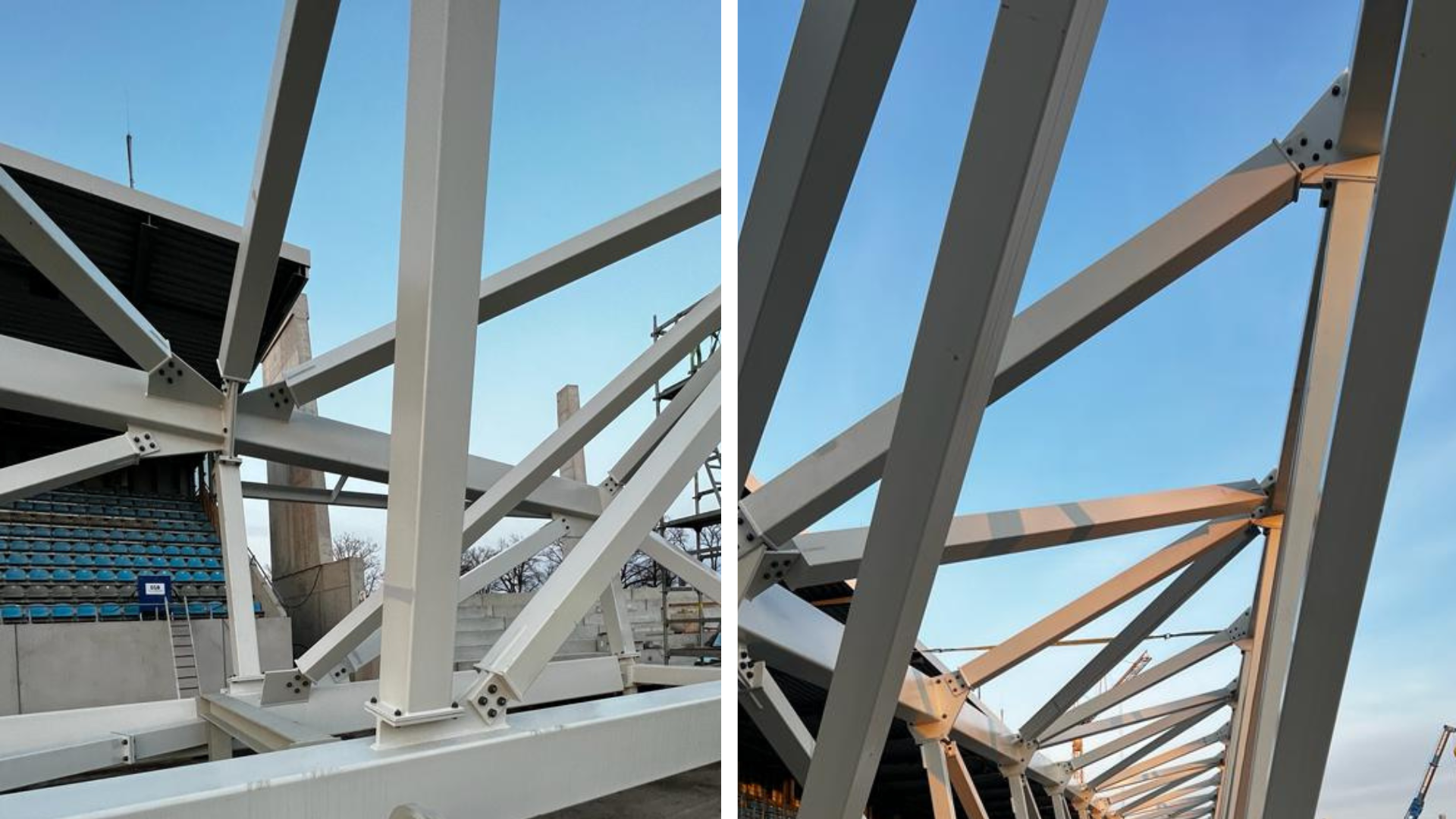

Esto fue especialmente cierto para la cercha de 115 m de longitud y 110 toneladas de peso sobre la tribuna sur, que tuvo que ser preensamblada in situ como estructura atornillada debido a sus enormes dimensiones. Posteriormente se izó en una sola pieza sobre sus dos bases de hormigón para evitar la necesidad de costosas estructuras auxiliares.
