Anclaje complejo a bloque de hormigón armado

¿Cómo evaluar el anclaje cuando no es posible utilizar una placa base mayor o más anclajes? Diseñe tanto la unión de acero como el bloque de hormigón armado considerando el comportamiento real de la armadura.

Proyectos de ejemplo Tutoriales

Verificación normativa del anclaje entre acero y hormigón en un único flujo de trabajo

Diseñar el anclaje de estructuras de acero a cimentaciones, elementos y muros de hormigón

$Modelar el bloque de hormigón en 3D con la armadura real$
$Aplicar placas embebidas, pedestales de pilar y geometrías de cimentación no estándar$
$Analizar la transferencia de cortante mediante anclajes, llaves de corte y rozamiento$
$Obtener la verificación según el Eurocódigo (EN 1992-1-1, EN 1992-4, EN 1993-1-8) para los anclajes, los componentes de acero y el hormigón$

IDEA StatiCa para anclajes

Verificación normativa del anclaje entre acero y hormigón en un único flujo de trabajo

1 de 7

Anclaje cerca del borde

Anclaje de varias placas

Anclaje a pilar

Anclaje a estructura existente con armadura

Anclaje de fuerzas elevadas

Anclaje industrial de secciones compuestas

Cimentación rígida con anclaje pesado

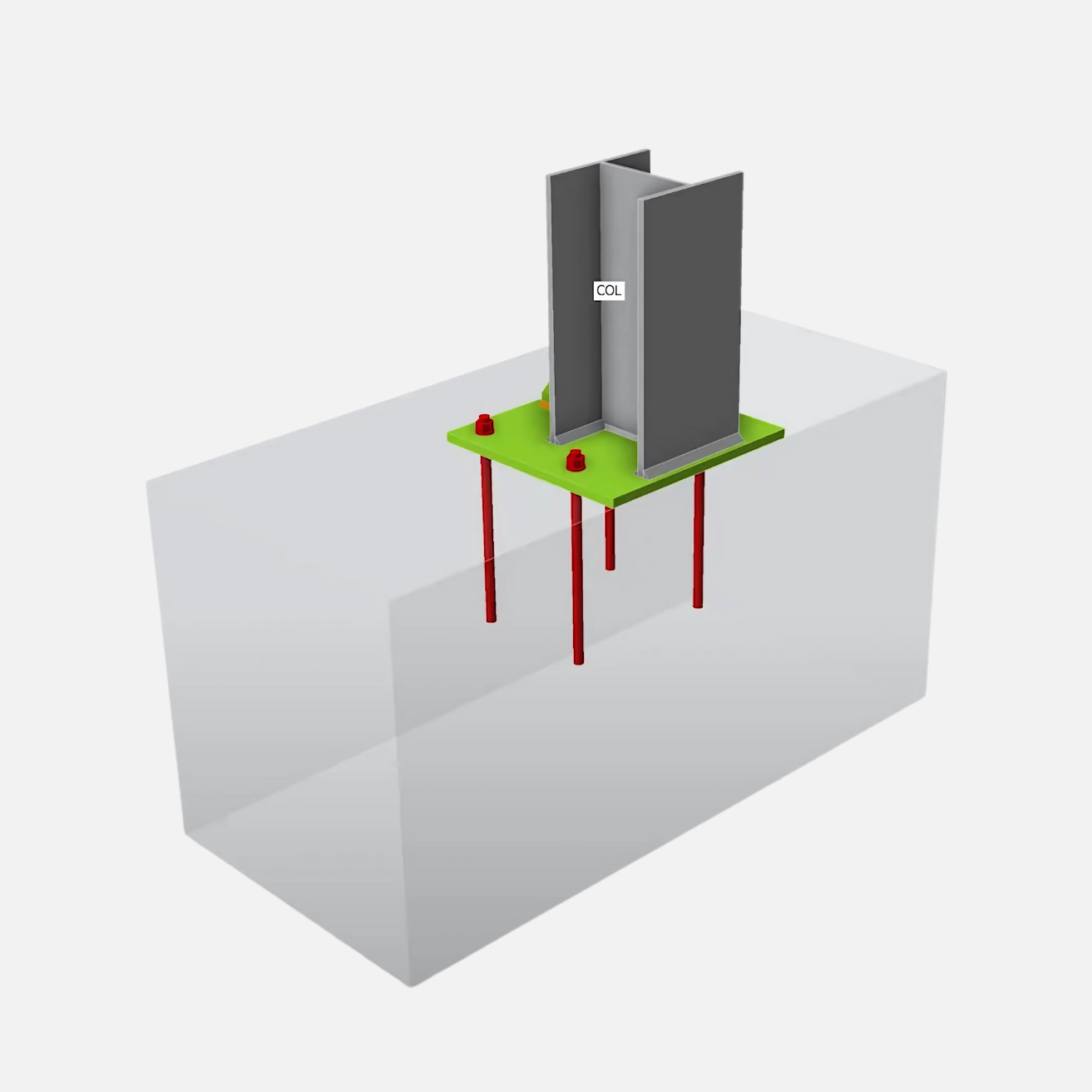

Modelado de detalles de anclaje en la aplicación Connection

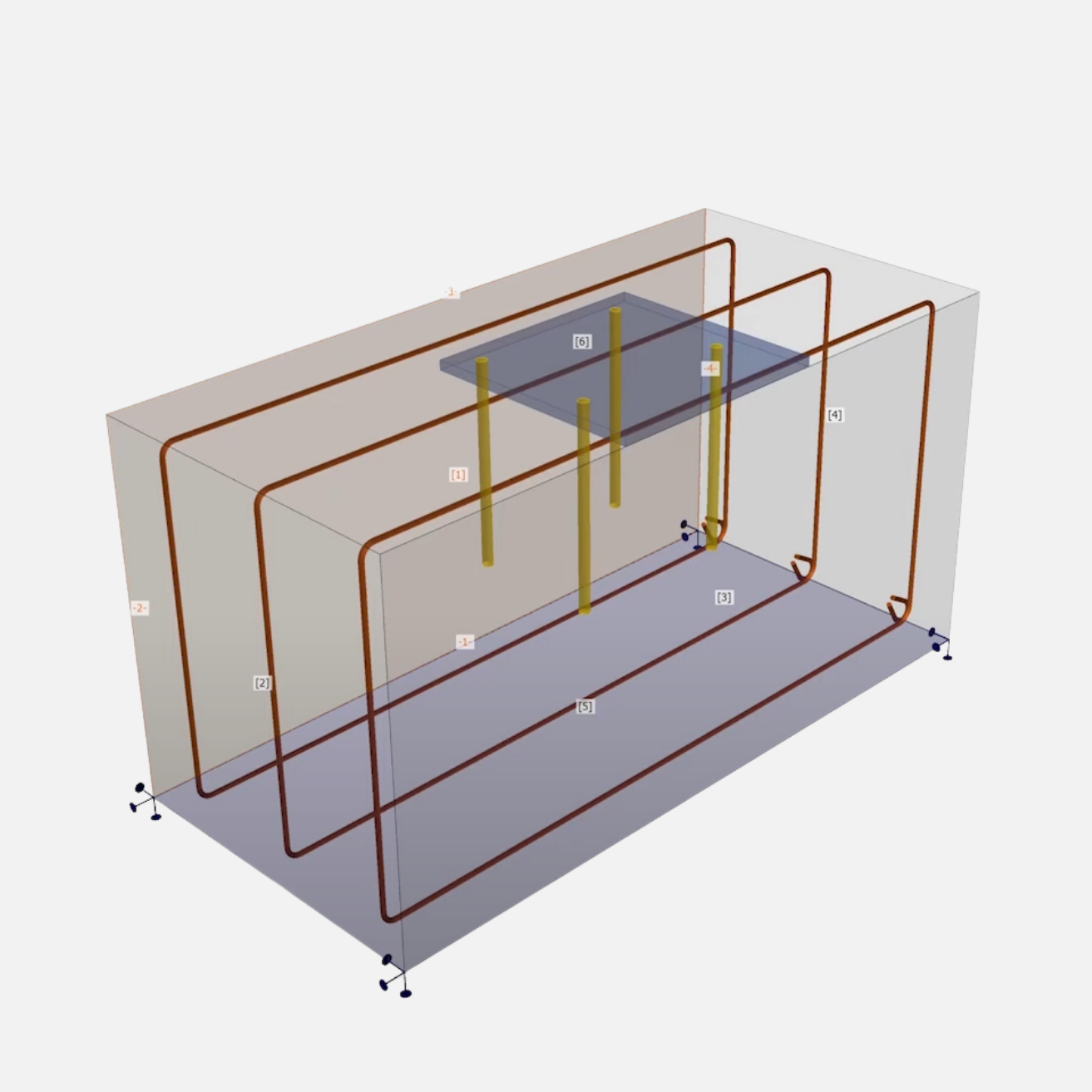

Exportar a la aplicación Detail para el modelado de la armadura

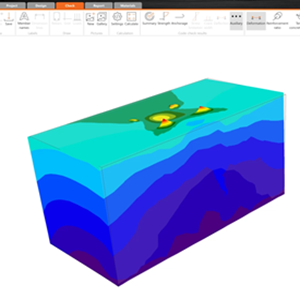

Obtenga resultados de análisis no lineal en 3D

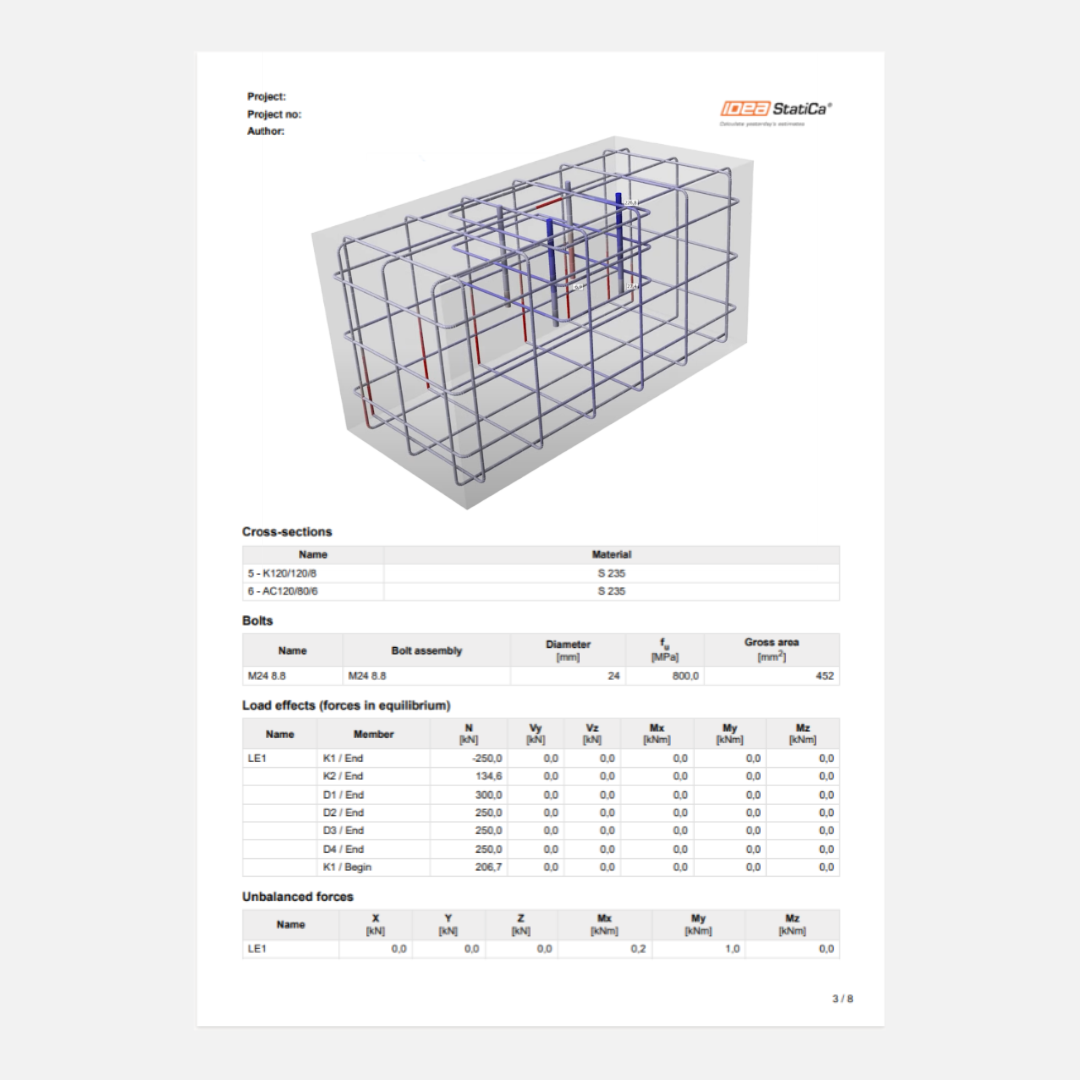

Optimizar el diseño y generar el informe

Modelado de detalles de anclaje en la aplicación Connection

Exportar a la aplicación Detail para el modelado de la armadura

Obtenga resultados de análisis no lineal en 3D

Optimizar el diseño y generar el informe

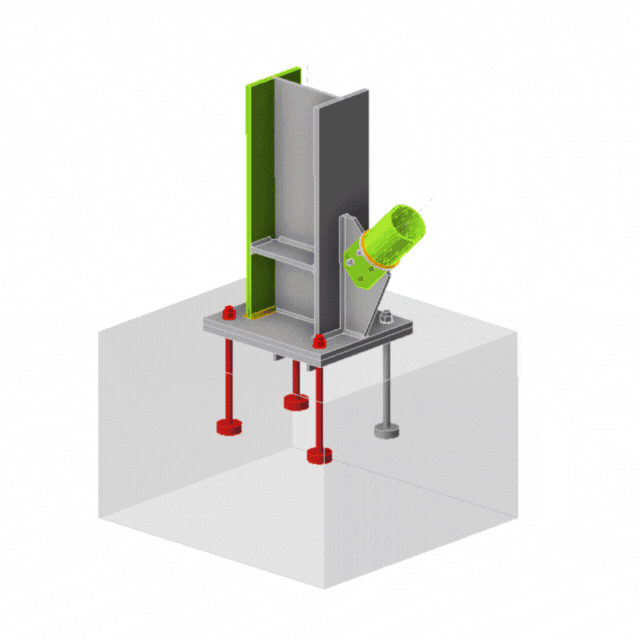

Transfiera datos de diseño con solo unos clics

Ahorre tiempo y reduzca errores transfiriendo datos estructurales entre Connection y Detail sin necesidad de volver a introducirlos manualmente.

$Importe la placa base y los anclajes directamente desde la aplicación Connection$
$Transfiera la geometría, las propiedades de los materiales y las cargas$
$Añada armadura, analice y optimice en Detail$
$Utilice el intercambio de datos para eliminar reprocesos y errores$

Vea todos los problemas de anclaje que puede resolver

Steel

Transfiera datos de diseño con solo unos clics

1 de 8

Verificación normativa de piezas de acero

Verificación normativa de anclajes

Flujo de tensiones en el hormigón

Tensión y deformación en el hormigón

Tensión en el hormigón – vista de sección

Tensión y deformación en la armadura

Anclaje

Deformación del bloque de hormigón

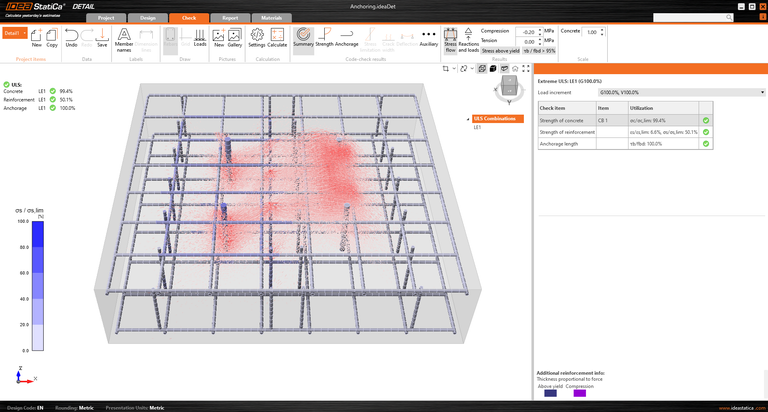

Visualice la armadura para identificar los puntos débiles

Obtenga un análisis detallado del hormigón y de la armadura bajo cargas reales. Visualice e interprete el comportamiento complejo del hormigón armado mediante vistas de sección y datos precisos.

$Realice cálculos 3D no lineales para hormigón armado$
$Calcule la tensión y la deformación en el hormigón y en las barras de acero$
$Utilice vistas de sección para identificar fallos críticos$
$Optimice los materiales y evite el sobredimensionamiento con la armadura real y las propiedades precisas de rigidez de las placas base$

Consulte nuestros proyectos de ejemplo

Concrete

Visualice la armadura para identificar los puntos débiles

Prueba IDEA StatiCa GRATIS

Pruebe nuestras herramientas durante 14 días o programe una demostración en directo

Obtener prueba GRATUITA Solicitar demostración en directo
