„Ampelvisualisierung" der Nachweise
Das sichtbarste neue Merkmal in IDEA StatiCa 7.1 ist eine grafische Darstellung der Nachweise.

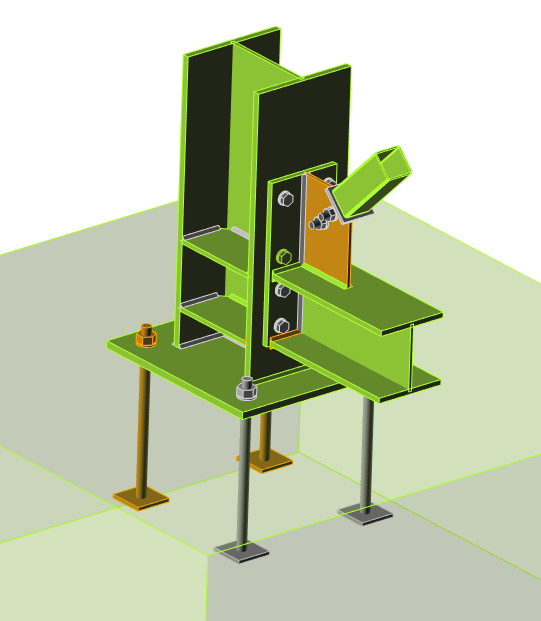

Die Nachweise aller Elemente werden in folgende Gruppen eingeteilt und durch entsprechende Ampelfarben visualisiert:
- Geringe Ausnutzung (grau)
- Optimal (grün)
- Warnung (orange)
- Überlastet (rot)
Der Bemessungsbereich des Programms bietet nun nur noch diese Option. Alle anderen Methoden der Nachweisvisualisierung sind im Bereich Nachweis verfügbar.
Nun können Sie einfach auf ein Verbindungsbauteil im 3D-Fenster klicken, der entsprechende Fertigungsvorgang wird automatisch ausgewählt und Sie können dessen Eigenschaften sofort ändern.
Vorgespannte Schrauben

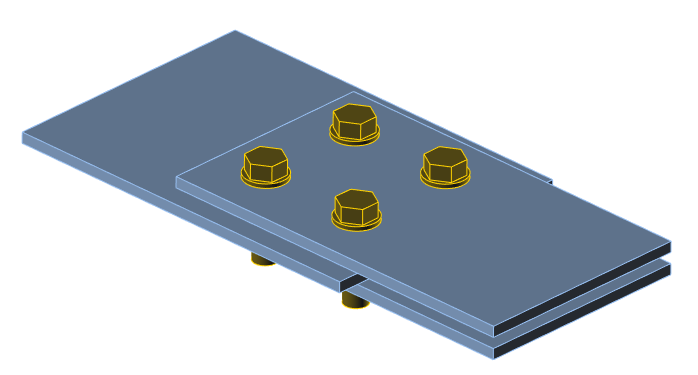

Wir haben vorgespannte Schrauben implementiert. Bitte vergleichen Sie diese mit Standard-Schrauben an der folgenden Verbindung:

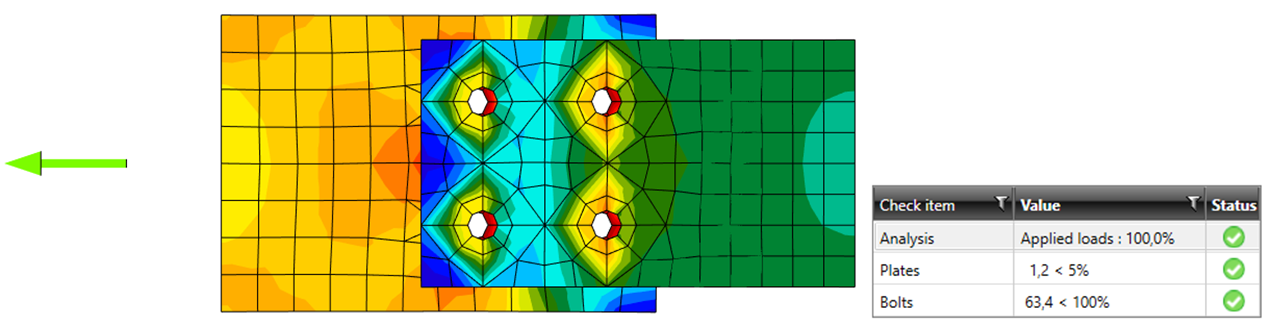

Die Verbindung wird nur durch eine Zugkraft belastet. Beachten Sie die Lochleibung der Bleche bei Standard-Schrauben.

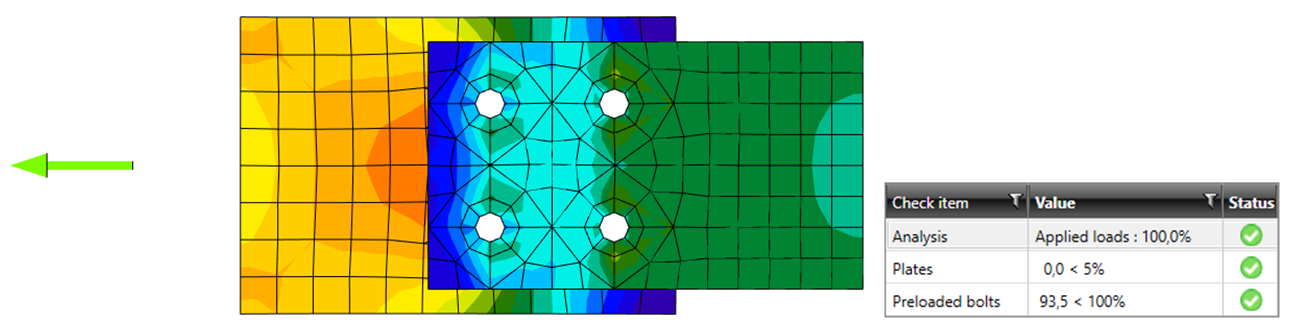

Wenn Sie dieselbe Verbindung mit vorgespannten Schrauben nachweisen, sind geringere Verformungen und eine gleichmäßige Verteilung der Querkraft erkennbar. Die Tragfähigkeit der Verbindung ist in diesem Fall geringer.
IDEA StatiCa Connection führt den Nachweis des Grenzzustands der Gebrauchstauglichkeit für vorgespannte Schrauben durch. Tritt ein Gleiteffekt auf, erfüllen die Schrauben den Nachweis nicht. Anschließend kann der Grenzzustand der Tragfähigkeit als Standard-Lochleibungsnachweis der Schrauben geführt werden.

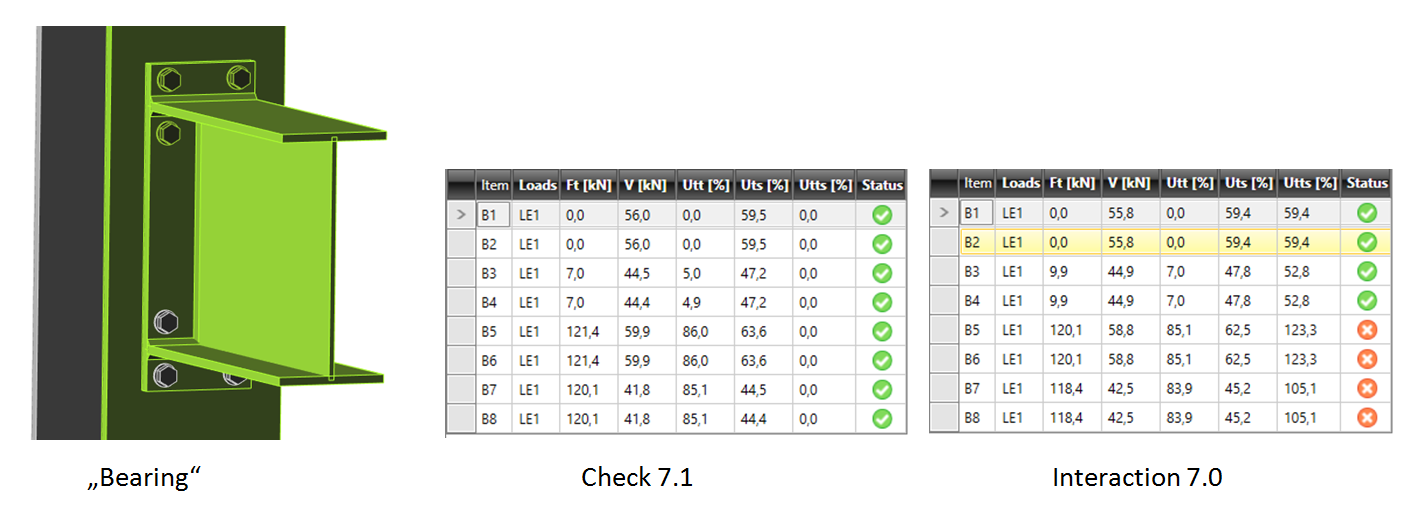

Interaktion von Quer- und Zugkräften in der Schraube

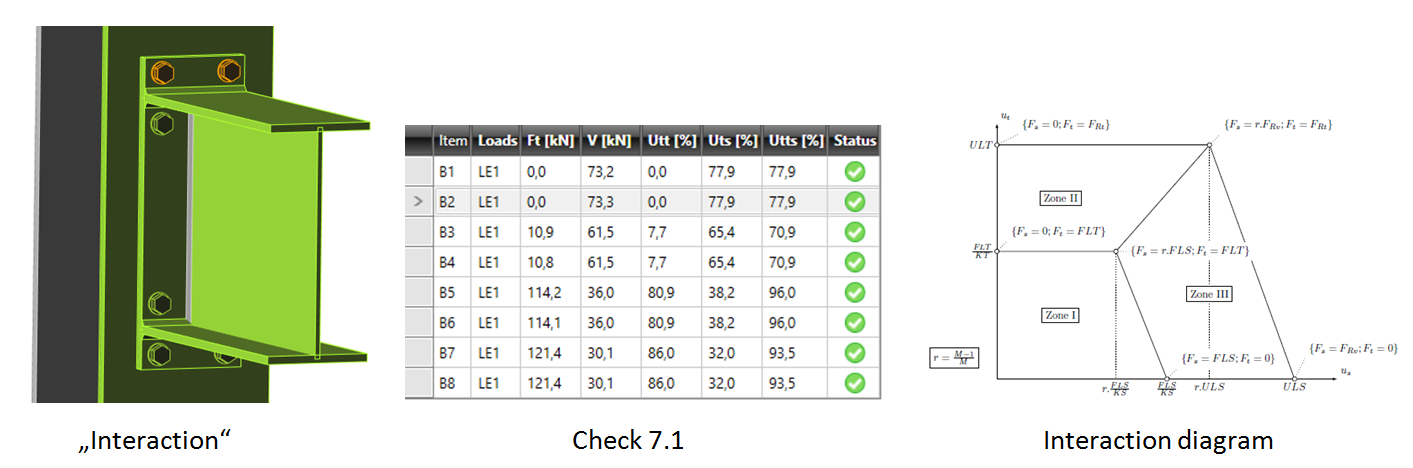

IDEA StatiCa Connection kann Schrauben auf die Interaktion von Querkraft und Zugkraft nachweisen.
Bei der Einstellung „Lochleibung" werden beide Nachweise getrennt durchgeführt.

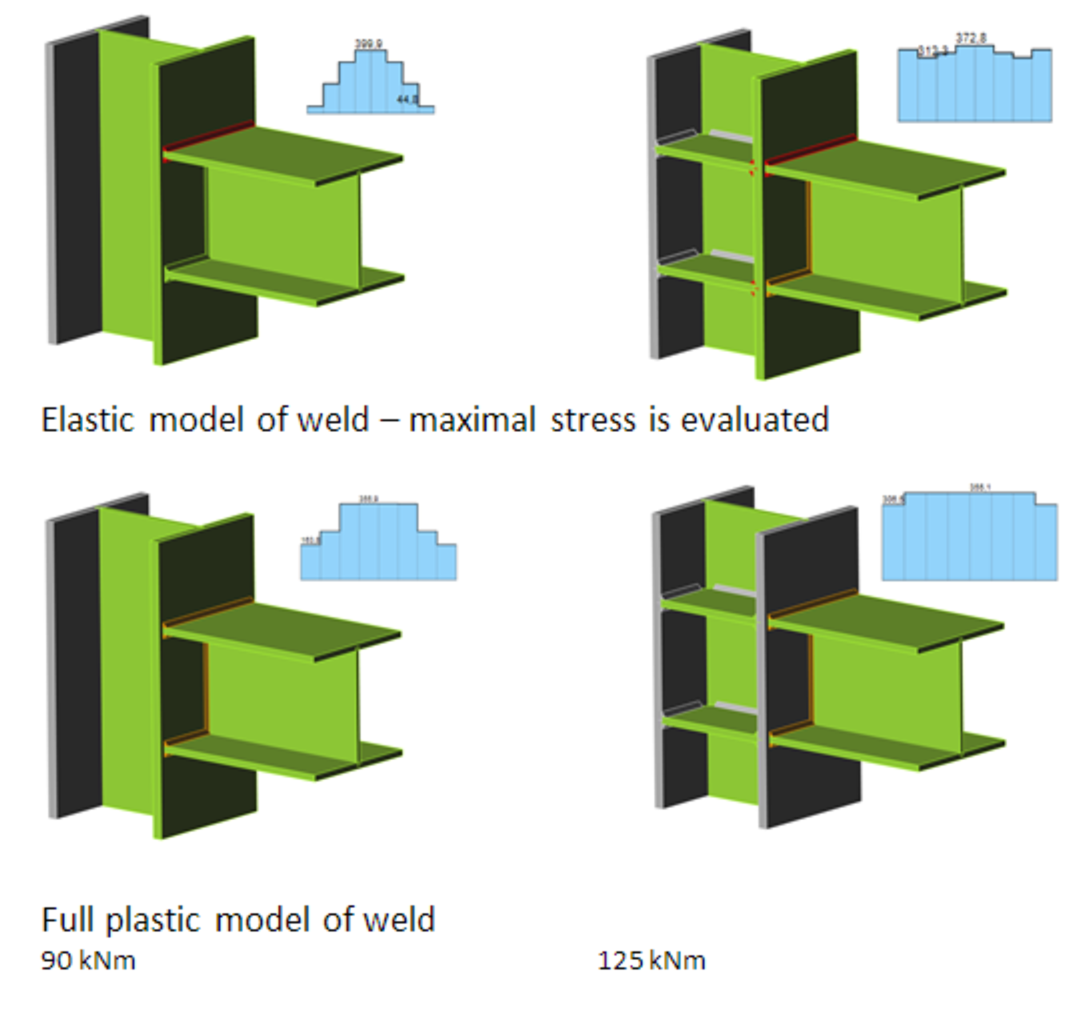

Neues Analysemodell für Schweißnähte mit plastischem Verhalten
Wir haben ein genaueres Schweißnahtmodell implementiert. Schweißnähte werden durch ein spezielles elastoplastisches Element modelliert, das zwischen den Blechen eingefügt wird. Die nichtlineare Materialanalyse wird angewendet und das elastoplastische Verhalten im äquivalenten Schweißnahtvolumen wird bestimmt. Das ideal-plastische Modell wird verwendet und der Plastizitätszustand wird durch Spannungen im Schweißnahtquerschnitt gesteuert.
Die Ergebnisse sind deutlich genauer (lange Schweißnähte, nicht vollständig ausgesteifte Verbindungen).
Die Schweißnahtmodellierungsmethode aus Version 7.0 (und früher) kann weiterhin für die schnelle Vorbemessung komplexer Verbindungen verwendet werden.
Seismische Details – Ausklinkungen und „Dog-Bone"-Detail

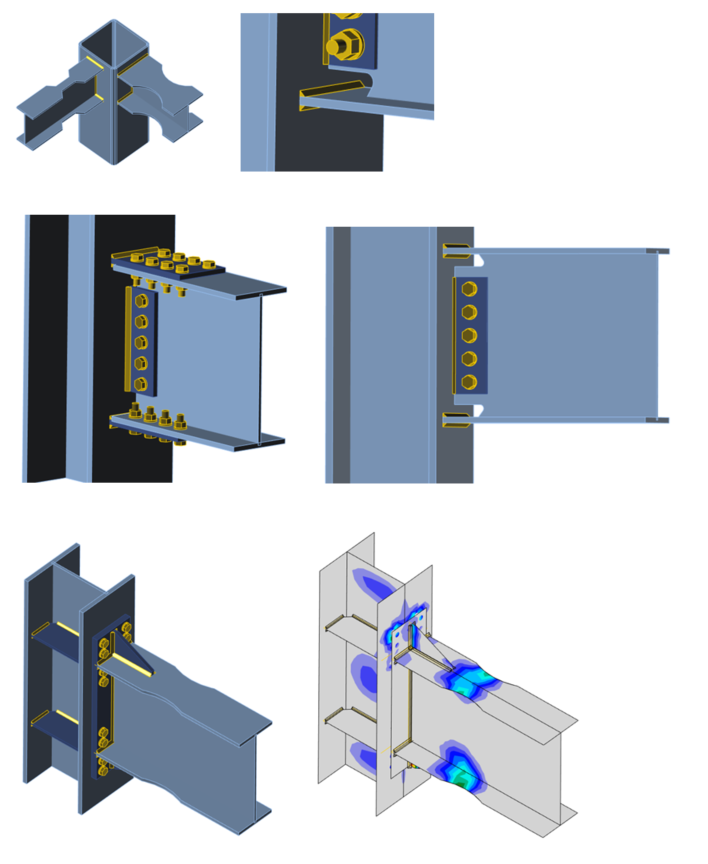

Die Bemessung von Verbindungen in Erdbebengebieten erfordert besondere Detailausbildungen. Wir haben die Eingabe von Stegausklinkungen und speziellen „Dog-Bone"-Schnitten der Flansche entwickelt, um ein plastisches Gelenk am Bauteil zu erzwingen.
BIM-Verknüpfung mit AxisVM und RFEM über Assistenten

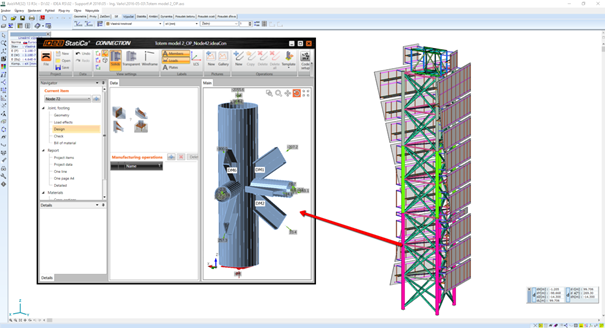

Es gibt einen neuen Assistenten für die direkte Verknüpfung zwischen IDEA StatiCa Connection und AxisVM sowie RFEM. Der Tragwerksplaner kann die Struktur in einer FEM-Anwendung modellieren und analysieren, den gewünschten Knoten mit Bauteilen auswählen und diesen direkt in IDEA StatiCa Connection exportieren, um die Verbindung zu bemessen und nachzuweisen.
Verbesserungen
Bericht – Aktuelles Element / Alle Elemente / Ausgewählte Elemente
Wir haben den Navigationspunkt „Ergebnisse" entfernt und eine neue Methode zur Auswahl des Berichtsinhalts implementiert:
- Aktuelles Element
- Alle Elemente
- Ausgewählte Elemente

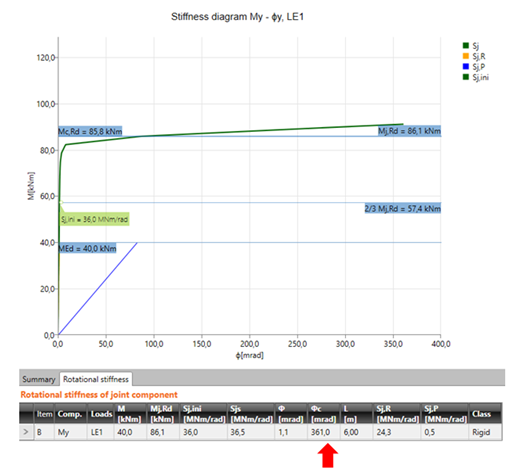

Die Rotationskapazität der Verbindung
Die Rotationskapazität der Verbindung ist ein wichtiger Wert, insbesondere bei der Erdbebenanalyse. Sie liefert Informationen über die Duktilität der Verbindung und die Fähigkeit zur Absorption von Erdbebenenergie. Ihr Wert wird für 15 % plastische Verformung berechnet und ist in der Ergebnistabelle zu finden.

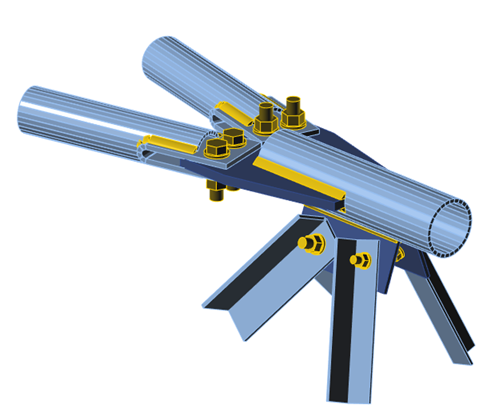

Fachwerkverbindung – Korrektur „fehlerhafter" Geometrie
Die Bauteile eines Stahlanschlusses liegen in vielen praktischen Fällen nicht in einer Ebene. Nicht vollständig parallele Bleche sind in der Realität leicht gebogen. Dies stellt ein Problem im mathematischen Modell dar, das wir nun in IDEA Connection gelöst haben.

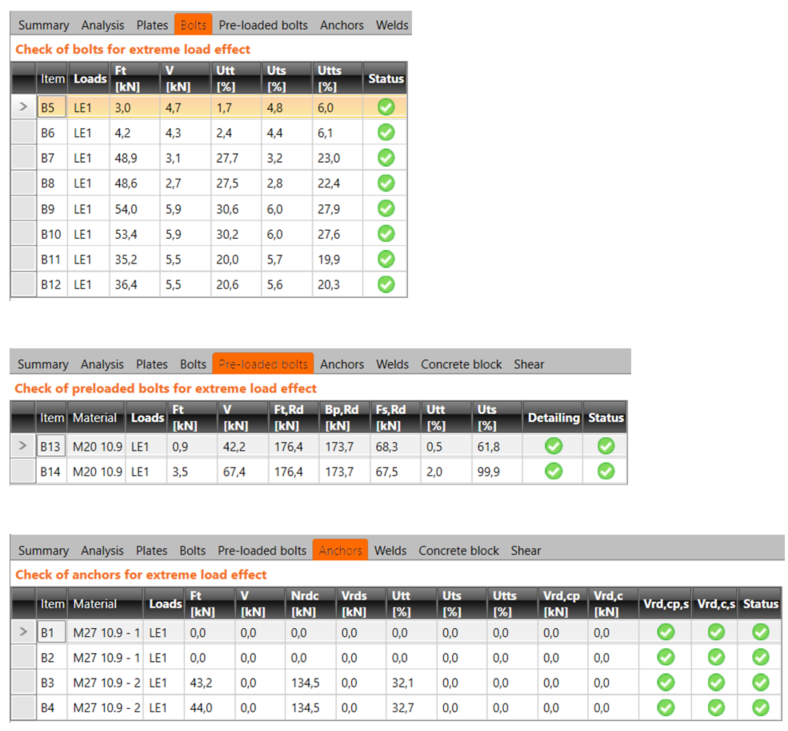

Tabellen der Schraubennachweise (Schrauben, Anker, Vorgespannte Schrauben)
Wir haben die Schraubennachweis-Tabellen neu organisiert und in Gruppen unterteilt:
- Schrauben
- Vorgespannte Schrauben
- Anker
Neue Querschnittstypen

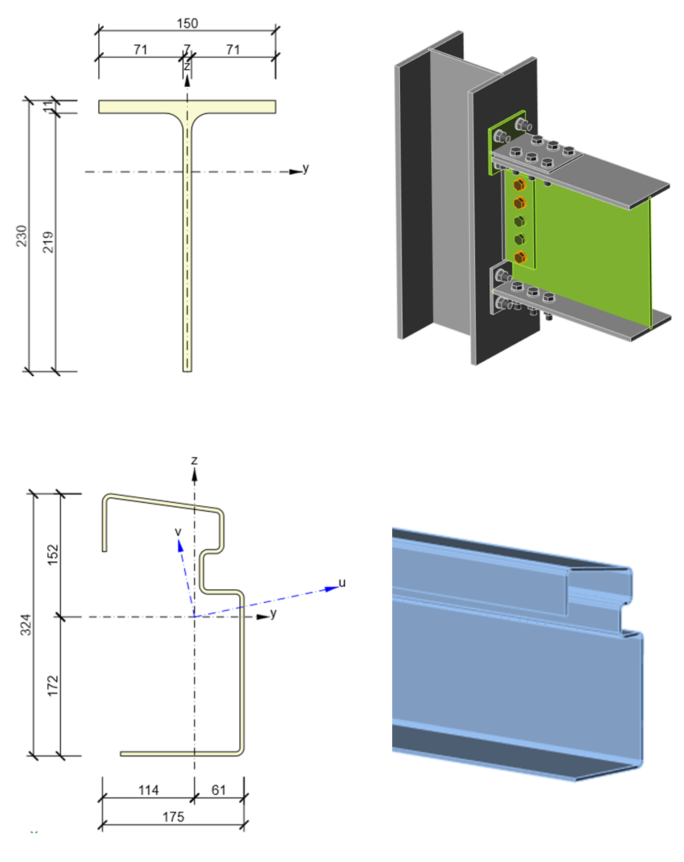

In IDEA StatiCa 7.1 gibt es neue Querschnittstypen – T-Profil als Teil des I-Querschnitts und allgemeiner kaltgeformter Querschnitt, der durch eine Tabelle definiert wird.
Weitere Verbesserungen
- Import von Steifen aus DXF
- Starten der Beulanalyse mit einem Klick. Die Standardanalyse wird automatisch im Hintergrund durchgeführt.
