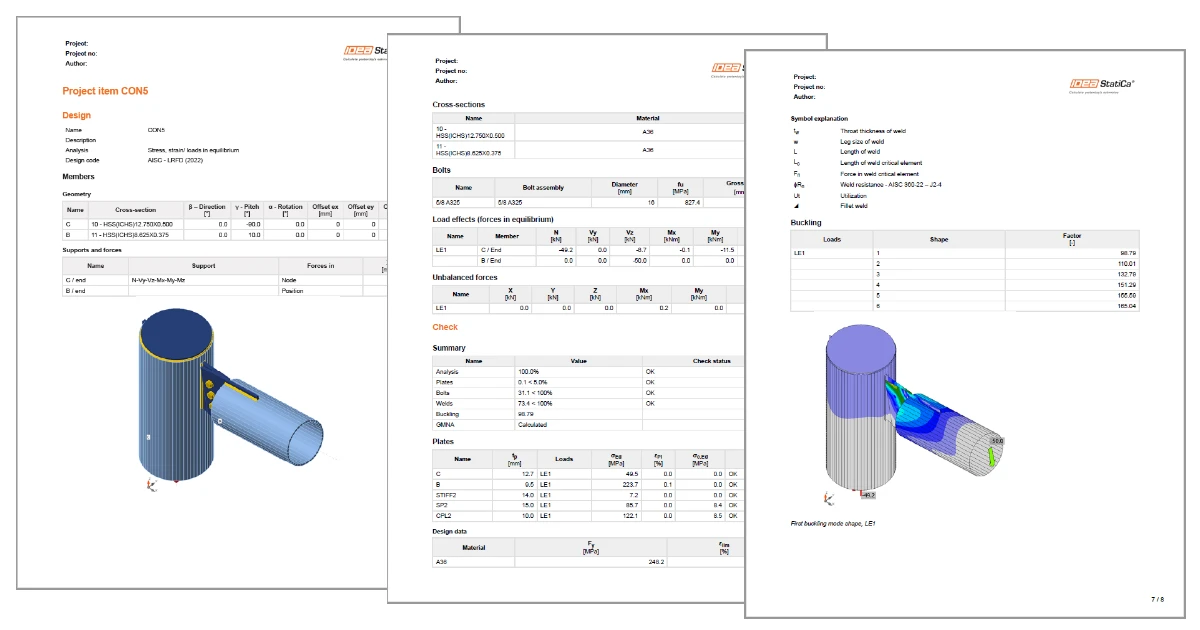

Detaillierte Berichte über Modelldaten und Lasten
Sie können einen detaillierteren Bericht mit den folgenden Informationen erstellen:

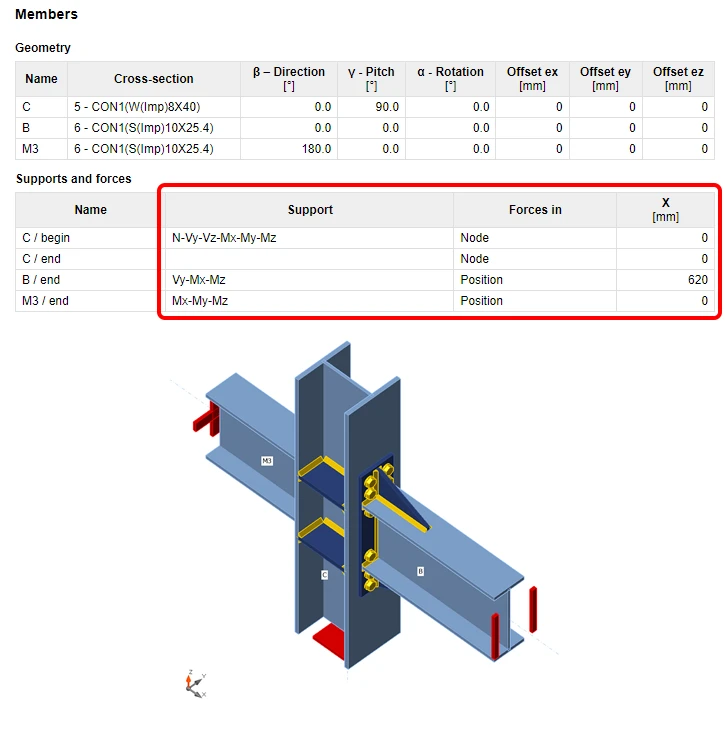

Auflager und Kräfte
Der gewählte Modelltyp bzw. die eingesetzten Auflager sind in der Tabelle und der Abbildung unten dargestellt. Beispielsweise weist das gestützte Ende des Lagerelements alle sechs aufgeführten Reaktionen auf, während das freie Ende keine davon aufweist. Für den Modelltyp N-Vy-Vz werden die Komplementärkräfte, also Mx-My-Mz, dargestellt. Der Berechnungsbericht enthält auch Randbedingungen.
Die Tabelle zeigt auch die Lage der einwirkenden Kräfte .

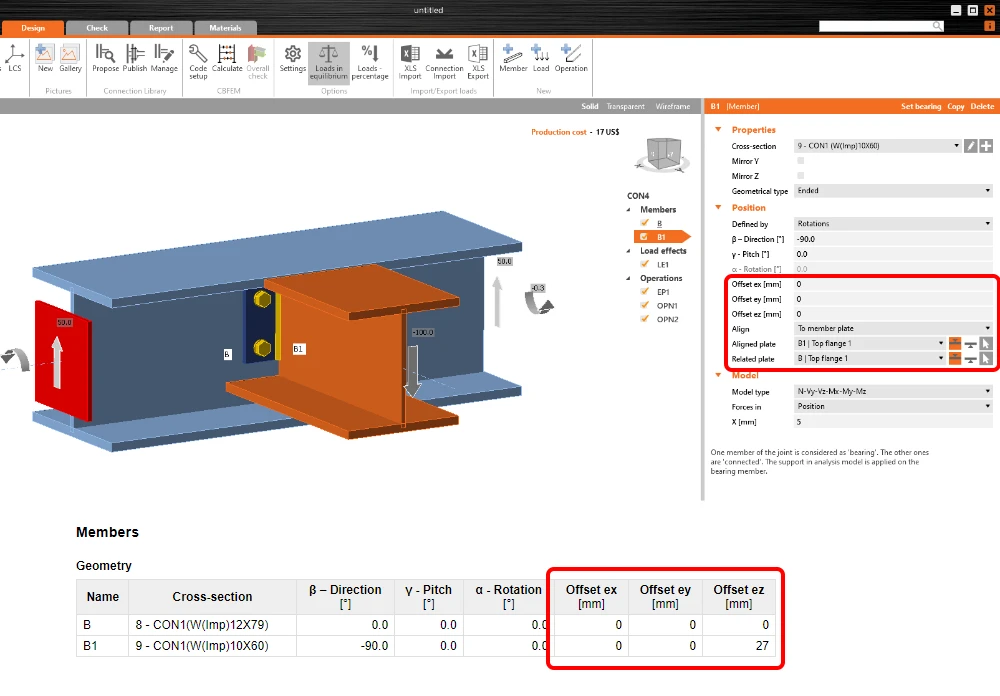

Ausrichtung zu Exzentrizitäten hinzugefügt
Der gewählte Ausrichtungstyp wird nun bei der Anzeige der Tabelle der Stabversätze berücksichtigt. Die Geometrietabelle im Bericht berechnet den Gesamtversatz in den globalen Koordinaten.

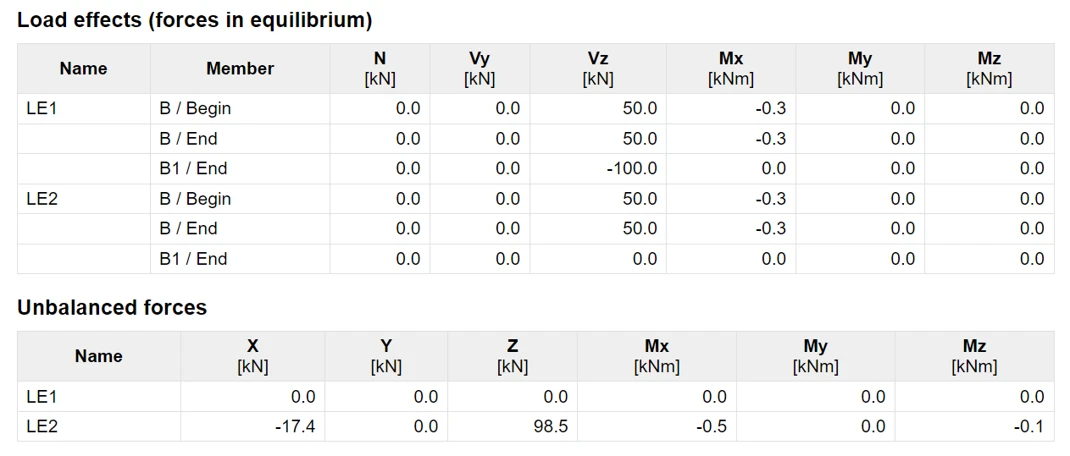

Lasteinwirkungen
Der belastete Teil der Stäbe (Anfang/Ende) sowie die Tabelle der fehlenden Kräfte zum Gleichgewicht wurden zur Tabelle der Lasteinwirkungen hinzugefügt .

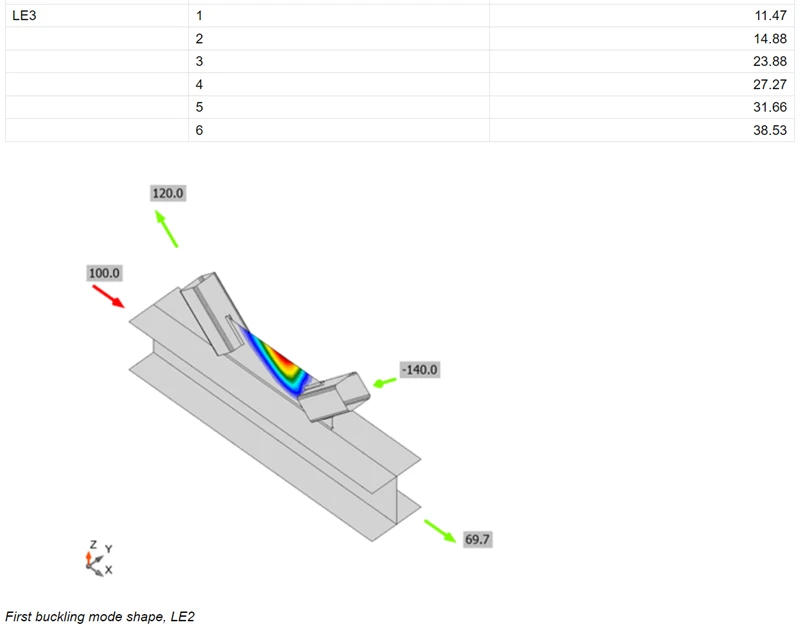

Beulform
Für die Durchführung der Beulanalyse wurde dem Bericht ein Wert mit der wahrscheinlichsten Beulform (niedrigster Faktor) hinzugefügt.

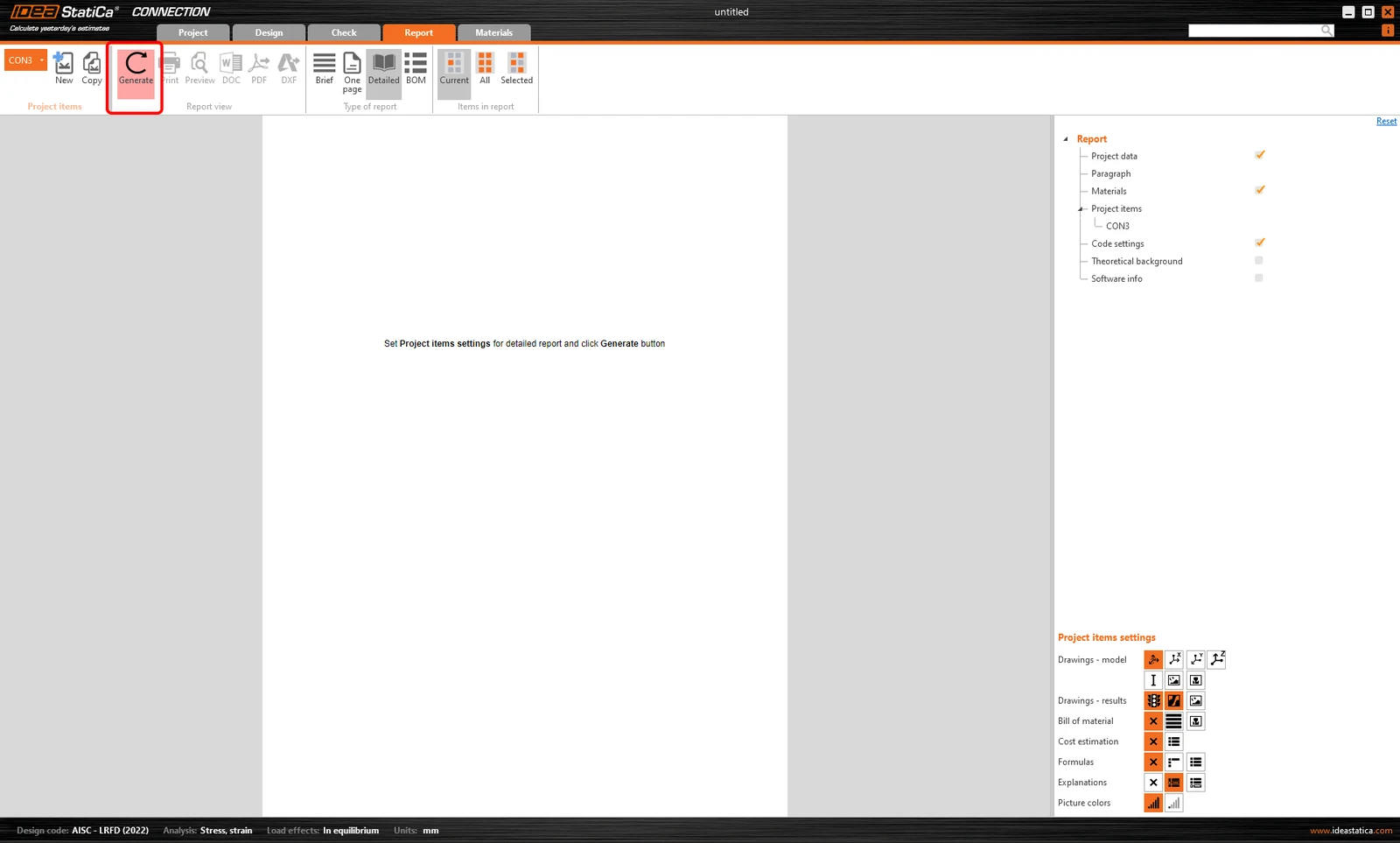

Bericht wird nicht automatisch generiert
Die Erstellung des Berichts kann einige Zeit in Anspruch nehmen und ist nicht immer erforderlich. Von nun an wird der Bericht manuell generiert, indem Sie auf die Schaltfläche „Generieren“ klicken.
Derzeit funktioniert diese Funktionalität nur dann ordnungsgemäß, wenn die Registerkarte „Bericht“ zum ersten Mal geöffnet wird. Beim nächsten Mal wird der Bericht automatisch neu generiert. Dies könnte Teil einer zukünftigen Entwicklung sein.
Verfügbar in der Expert- und der Enhanced- Edition von IDEA StatiCa Steel .
