Fußplattenverbindung für eine Spannmembranstruktur - Dubai, ARE
Projekt
Eine interessante Herausforderung stellte die Fußplatten-Verbindung für diese große Zugkonstruktion in Dubai dar. Der Entwurf wurde zunächst mit Hilfe von Gewebestruktursoftware und Handberechnungen erstellt, aber aufgrund der Bedeutung dieser Verbindung und der hohen auftretenden Kräfte suchte der Konstrukteur eine weitere Bewertung. Von großem Interesse war hier daher die Fähigkeit von IDEA StatiCa, eine individuelle Geometrie der Stahlverbindung ohne Einschränkungen der Topologie zu modellieren und nach verschiedenen nationalen Normen zu nachzweisen.

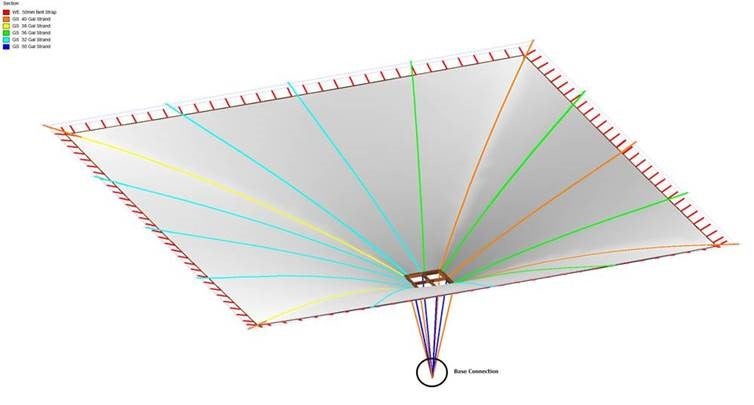

Die Verbindung an der Basis der Gewebestruktur
Verbindungsdetail
Lösung
Die Verbindung wurde in Tekla Structures konstruiert. Der Tekla BIM-Link zu IDEA StatiCa bot eine bequeme Möglichkeit, die Geometrie schnell und effizient zu erstellen. Das Verbindungsmodell wurde dann so entwickelt, dass es Niederhalteschrauben und Schweißnähte umfasst. Außerdem wurden Doppelplatten-Bauteile und große Schrauben in Sondergröße hinzugefügt, um die Zugbelastung von Kabeln und Stiften zu modellieren. (Für Pins sind einige zusätzliche Normnachweise erforderlich.)

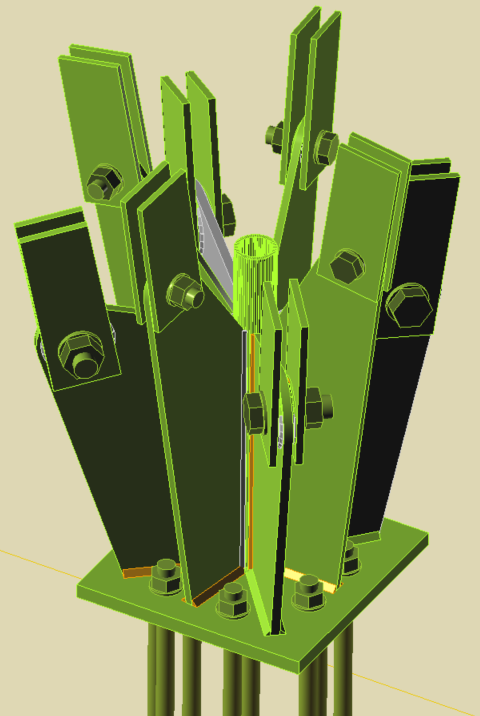

Tekla Structures-Modell vor dem Import in IDEA StatiCa
Gesamtüberprüfung - Ausnutzung des Stahlanschlusses in IDEA StatiCa

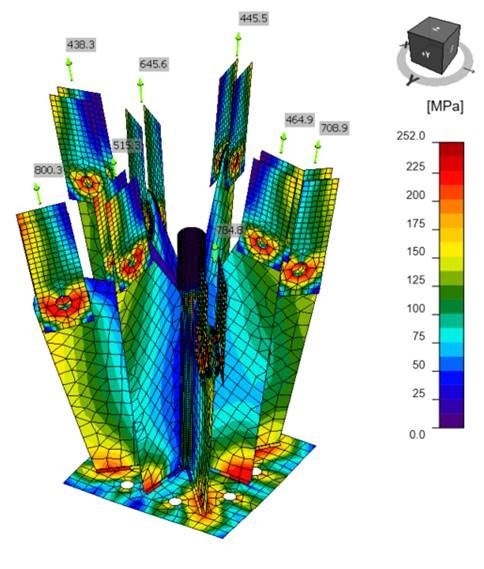

Nachweis der Vergleichsspannung der Stahlverbindung in IDEA StatiCa
Vorteile
In diesem Projekt lieferte IDEA StatiCa den gewünschten separaten Nachweis sowie die Möglichkeit, Kehlnähte vs. Stumpfnähte und andere potenzielle Optimierungen anhand der visuell reichhaltigen Ergebnisse zu bewerten. Der Hauptvorteil des Einsatzes von IDEA StatiCa in diesem Projekt war die Möglichkeit, eine sehr komplexe Stahlverbindung zu konstruieren und zu überprüfen. Durch die Verwendung des BIM-Links mit Tekla Structures verbesserte die Modellierungsgeschwindigkeit und -genauigkeit.
