Obecný popis Souhrnných výsledků v aplikaci Detail

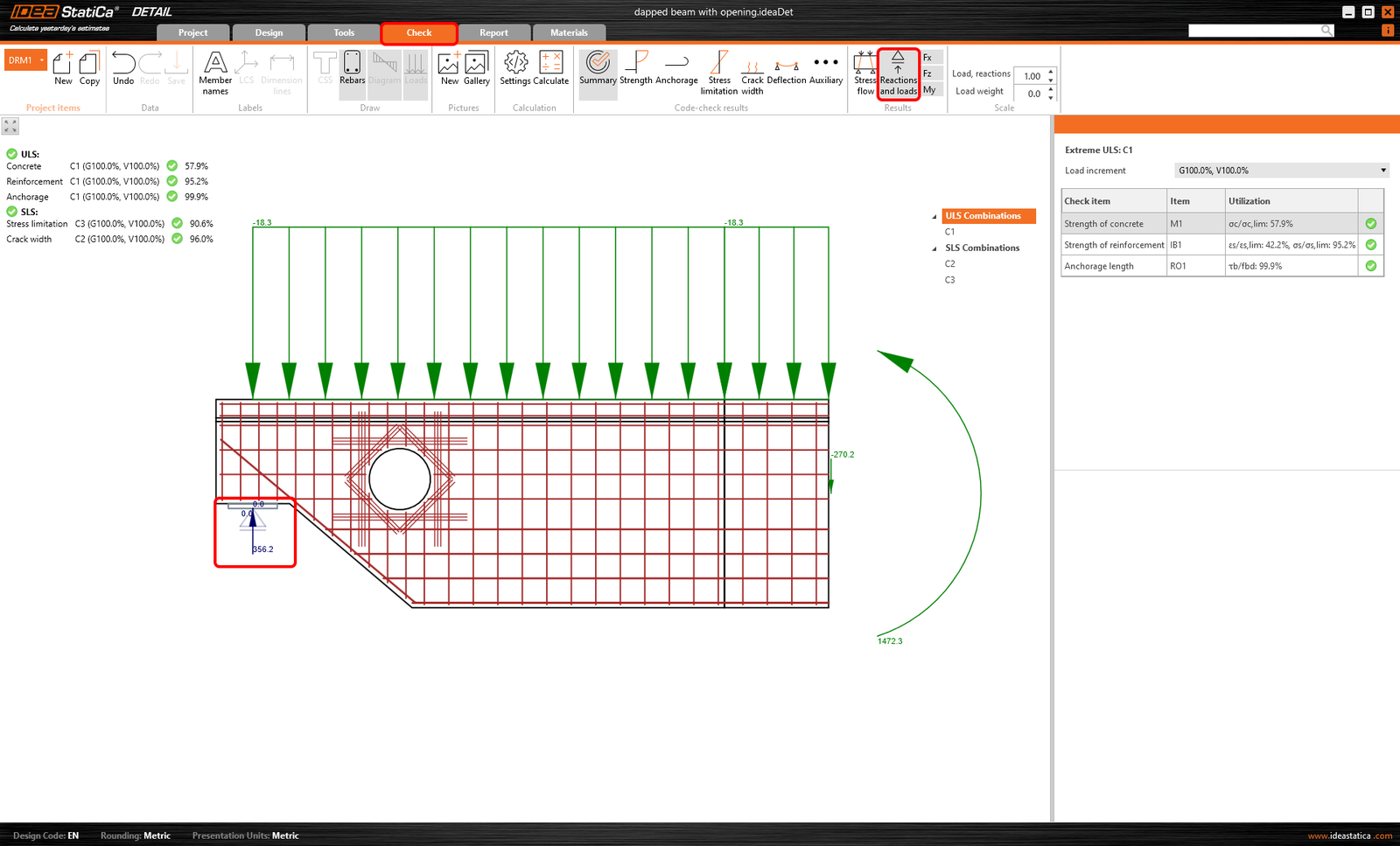

Začněte reakcemi. Reakce můžete zobrazit kliknutím na tlačítko na horní liště.

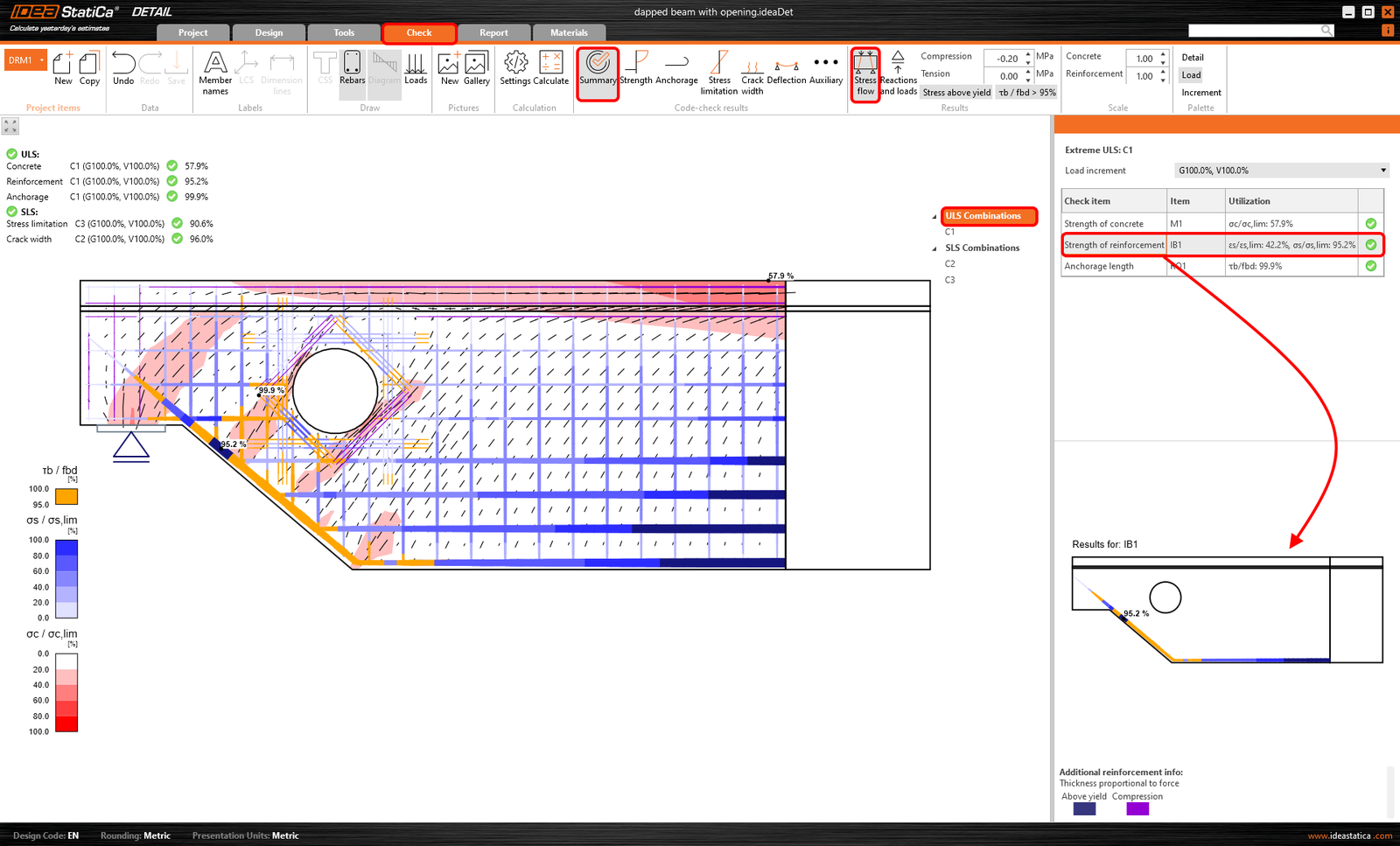

Pevnost betonu a výztuže a také délku kotvení lze postupně zobrazit v grafickém okně spolu s údaji v části data. Shrnutí naleznete v hlavním okně.

Jak vidíte, na konstrukci působilo 100 % stálého a 100 % proměnného zatížení (G100,0 %, V100,0 %).

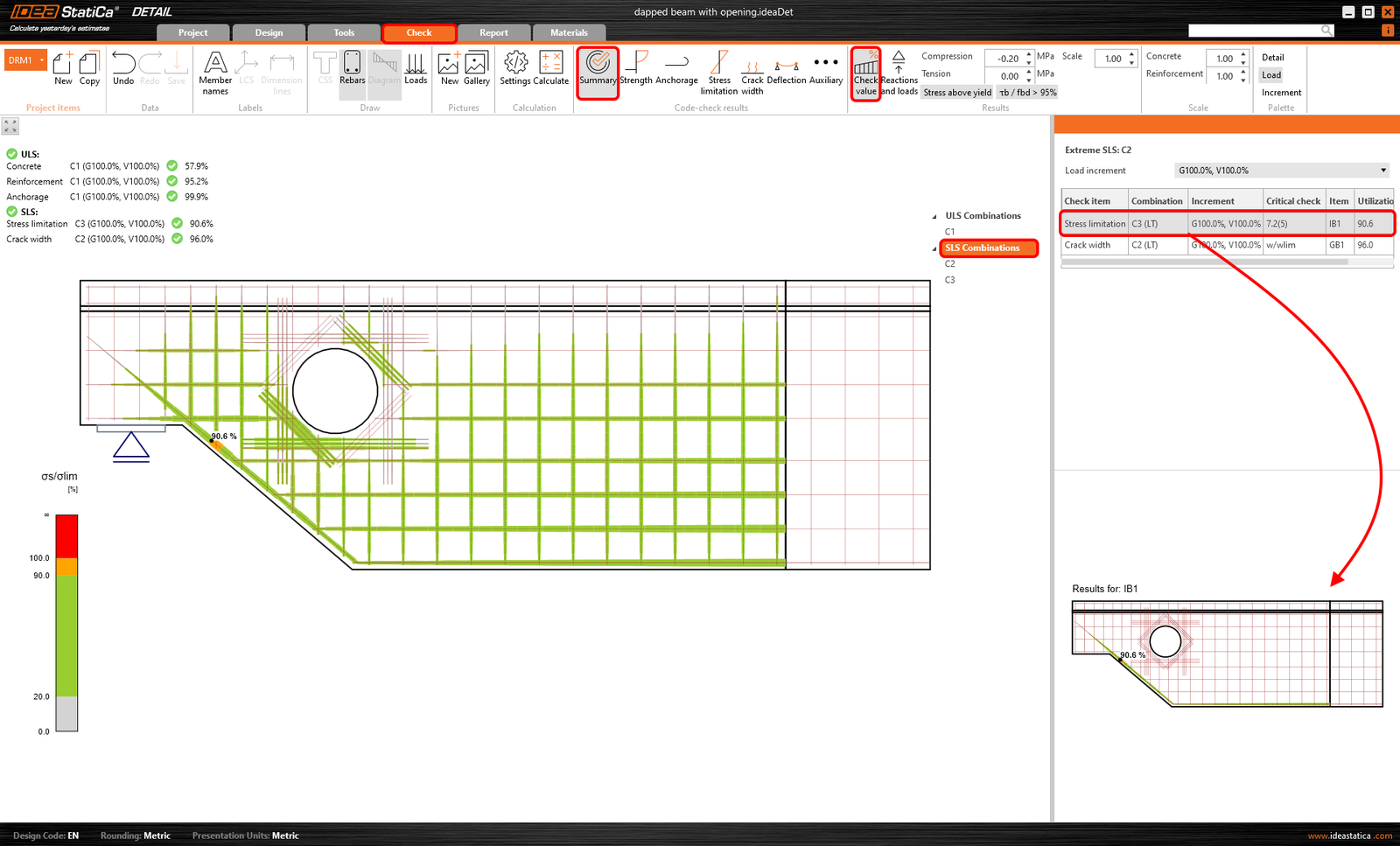

U kontroly MSP si můžete také zobrazit souhrn výsledků. Klikněte na MSP a zobrazte hodnoty pro omezení napětí a šířku trhliny.

Zelená barva znamená využití do 90 %, oranžová 90-100 % a červená nad 100 %.

Chcete-li zobrazit výsledky pro určitý přírůstek typu zatížení, přejděte na horní lištu a vyberte požadovanou část zatížení. Tímto způsobem můžete zobrazit výsledky pouze pro stálý typ zatížení nebo pro stálý a proměnný typ zatížení. Tato možnost platí pro všechny výsledky.
