Rezultate precise cu discretizare fină

Steel

Connection

Member

CBFEM

v23.0

v25.1

Cross-sections

Acest articol este disponibil și în:

Tradus de AI din engleză

Ca urmare a cercetării continue a echipei noastre de calcul, aducem întotdeauna îmbunătățiri semnificative în generarea plaselor pentru modelul de elemente finite în aplicațiile Connection și Member. Generatorul de plasă oferă acum rezultate mai uniforme și, prin urmare, mai precise.

Utilizarea generatorului de plasă CM2 MeshTools SDK, care aplică cei mai recenți algoritmi de discretizare, asigură o structură uniformă a plasei.

Am programat, de asemenea, cele mai noi reguli de generare a plasei pentru a asigura o distribuție mai bună în toate plăcile. Îmbinările compuse din plăci de eclisă și plăci de suport, elemente intermediare de rigidizare sau plăci de rigidizare utilizate ca plăci de capăt personalizate sunt optimizate pentru o precizie și mai ridicată a analizei și se potrivesc mai bine cu celelalte componente ale îmbinării.

În plus, valorile implicite pentru setările plasei, cum ar fi dimensiunea minimă a elementelor și numărul de elemente pe plăci, sunt rafinate în configurarea codului.

Lansat în IDEA StatiCa versiunea 23.0.

Discretizare precisă în jurul găurilor pentru șuruburi și bolțuri

Plasa în IDEA StatiCa Connection este generată automat. Utilizatorul poate ajusta doar dimensiunea plasei; aceasta evită anumite situații în care plasa ar putea să nu fie generată corespunzător, determinând utilizatorii să încerce să configureze o plasă foarte fină. Pentru a preveni ca această ajustare să afecteze plasa întregului model, cauzând alte probleme de calcul, sau ca discretizarea implicită în jurul găurilor deosebit de mari din plăci relativ mici, cum ar fi cele utilizate pentru bolțuri, să fie configurată incorect, algoritmul de discretizare asigură că plasa rezultată este precisă:

Consultați regulile de dimensionare pentru algoritmul de discretizare:

Numărul de elemente pe inel:

n = (2x π x raza exterioară)/dimensiunea elementului
raza exterioară = 2x inelul de plasă
n ≥ 8

Numărul de inele:

numărul de inele = raza găurii pentru șurub/dimensiunea elementului
numărul de inele = ≥ 1

Găuri alungite:

Conține același număr de elemente ca o gaură circulară, dar forma sa este alungită într-o formă eliptică.

Aceasta oferă o plasă mai precisă care reprezintă cu acuratețe comportamentul materialului, în special în cazurile în care deschideri mai mari sunt situate în plăci mai mici.

Lansat în IDEA StatiCa versiunea 24.1.

Modificări în plasa elementelor CHS

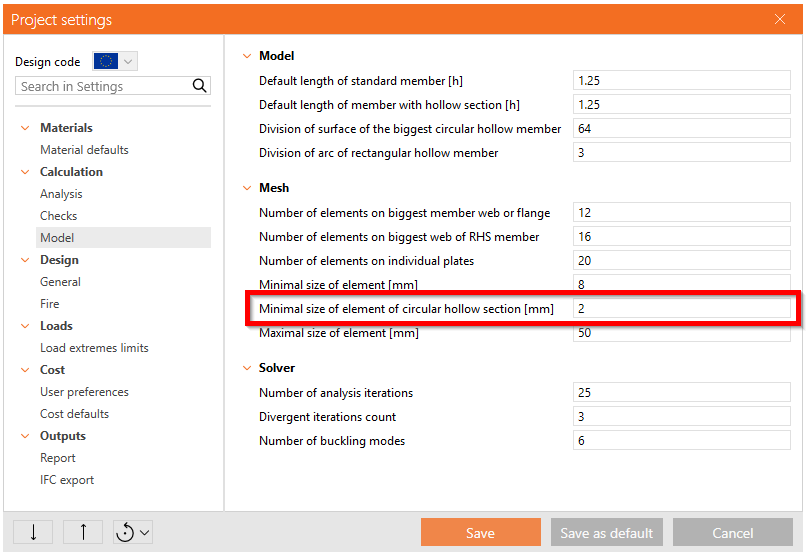

Modelul de calcul pentru secțiunile tubulare circulare (CHS) este rafinat pentru a îmbunătăți precizia numerică și consistența rezultatelor. Setarea pentru dimensiunea minimă a elementului finit este disponibilă în Setările proiectului, permițând utilizatorilor să impună o discretizare pătrată, chiar și pentru diametre mici de țeavă (D < 160 mm).

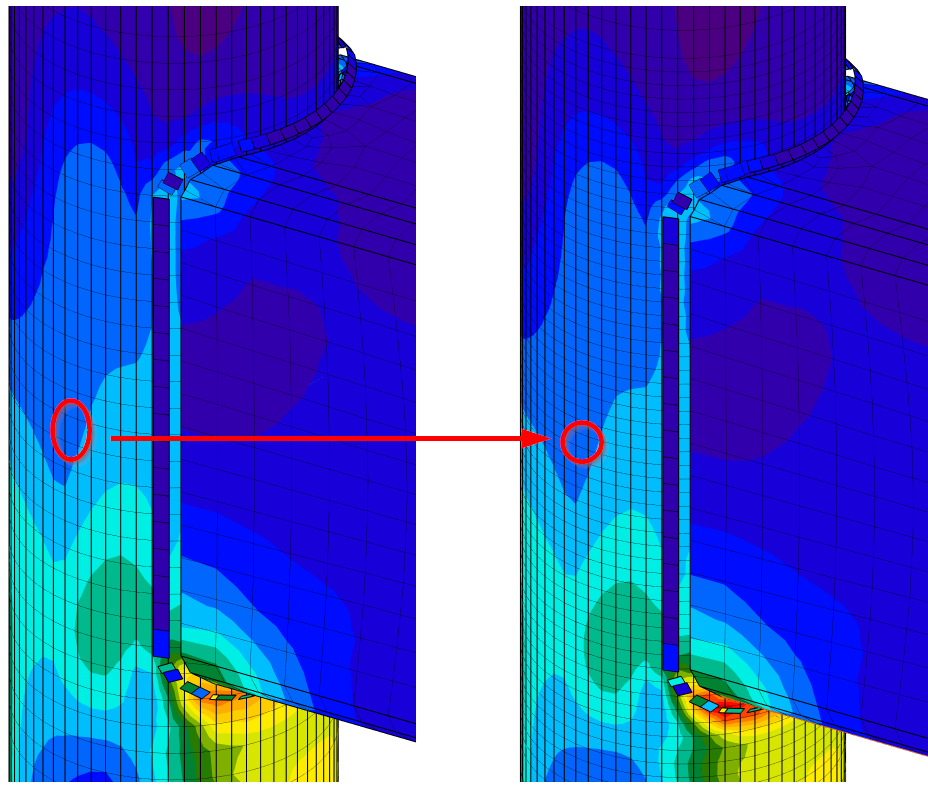

Această ajustare elimină orice limitări în care diametrele mai mici generau elemente dreptunghiulare, care puteau conduce la rezultate ușor neconservative.

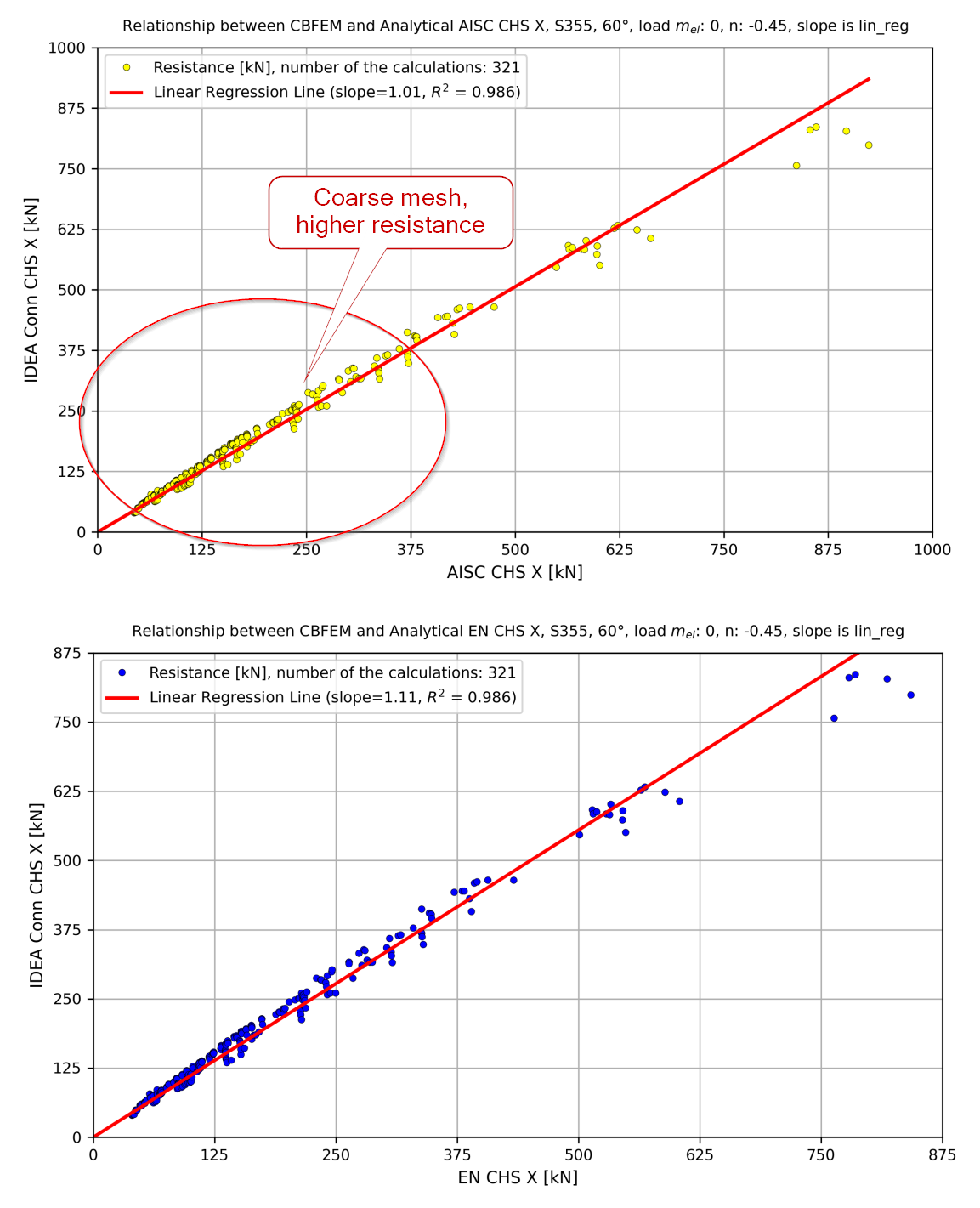

Prin standardizarea modelului de plasă pentru toate geometriile CHS, această abordare oferă rezultate mai stabile și mai realiste privind tensiunile și deformațiile. Țevile cu diametre mai mici prezintă acum un comportament consistent cu curbele de referință, asigurând că rezistențele estimate rămân în limite sigure, conforme cu codul.
