RCS - Etape de acțiune

În fila Etape de acțiune, scopul este de a defini starea inițială efort-deformație a secțiunii transversale. Aceasta este starea de tensiune a secțiunii transversale rezultată din încărcările permanente, pretensionare, fluaj și contracție în etapele individuale de construcție. Datele de intrare sunt obținute din modelul de calcul global prin Metoda Elementelor Finite. Răspunsul secțiunii transversale la SLS și SLU este calculat prin încărcarea suplimentară (încărcare variabilă etc.) a secțiunii transversale pornind de la această stare inițială, respectând diagramele de lucru ale materialelor. În fila Etape de acțiune poate fi definită starea inițială a unei secțiuni transversale generale, inclusiv a secțiunilor transversale fazate (compuse), ceea ce face metoda generală. Dacă sunteți interesat de secțiunile transversale compuse, se recomandă parcurgerea tutorialului: Proiectarea structurală a secțiunii compuse din beton în RCS (EN).

În scopul acestui articol, etapele de acțiune vor fi explicate pe o grindă simplă cu un cablu de pretensionare.

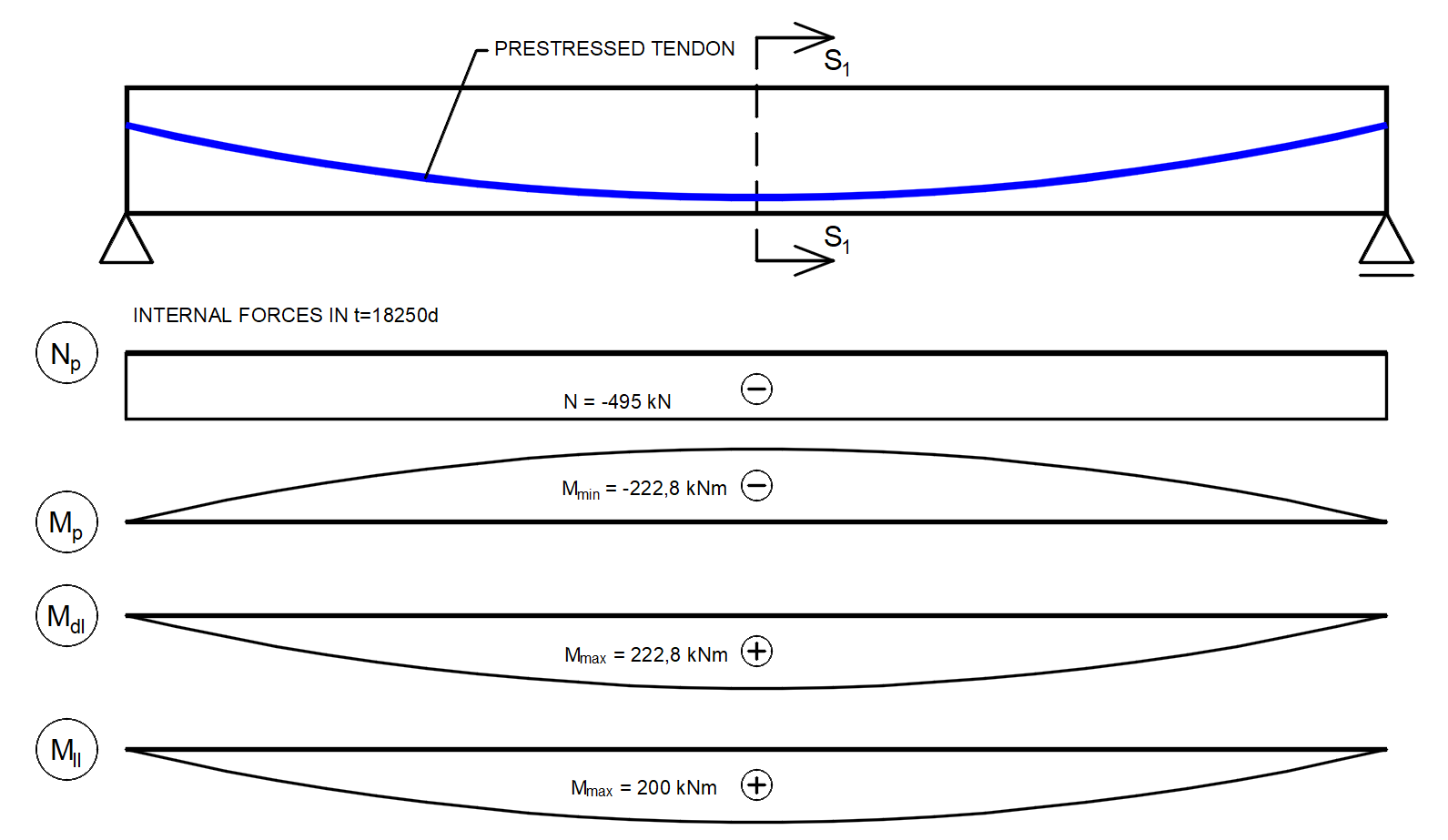

Vor exista momentul încovoietor din încărcarea permanentă M_dl, un moment încovoietor din încărcarea variabilă M_ll și un moment încovoietor din pretensionare M_p. De asemenea, va exista o forță normală din pretensionare N_p. Grinda și forțele interioare sunt explicate în figura de mai jos.

Se poate observa că M_dl + M_p = 0 kNm. Acest lucru se datorează pur și simplu faptului că rezultatele vor fi mult mai clare. Va fi mai ușor de înțeles. Forțele interioare afișate N_p și M_p sunt după pierderile pe termen lung.

Forțele interioare din fluaj și contracție sunt, de asemenea, valori nule în cazul nostru simplu.

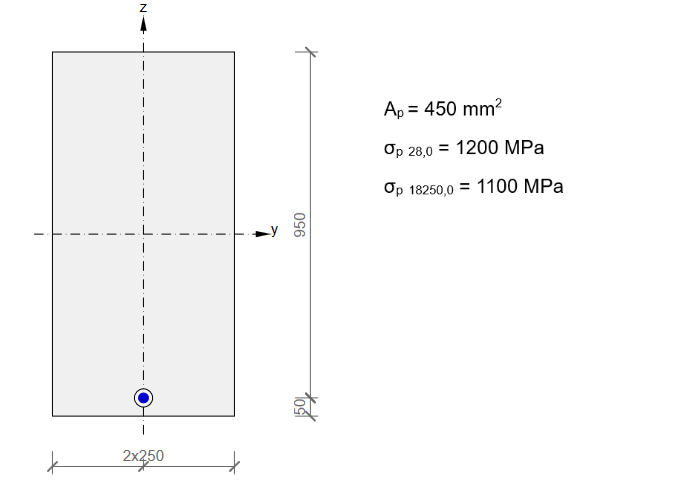

Secțiunea transversală S1 este prezentată în figura de mai jos.

Fișierul RCS este creat și, de asemenea, atașat.

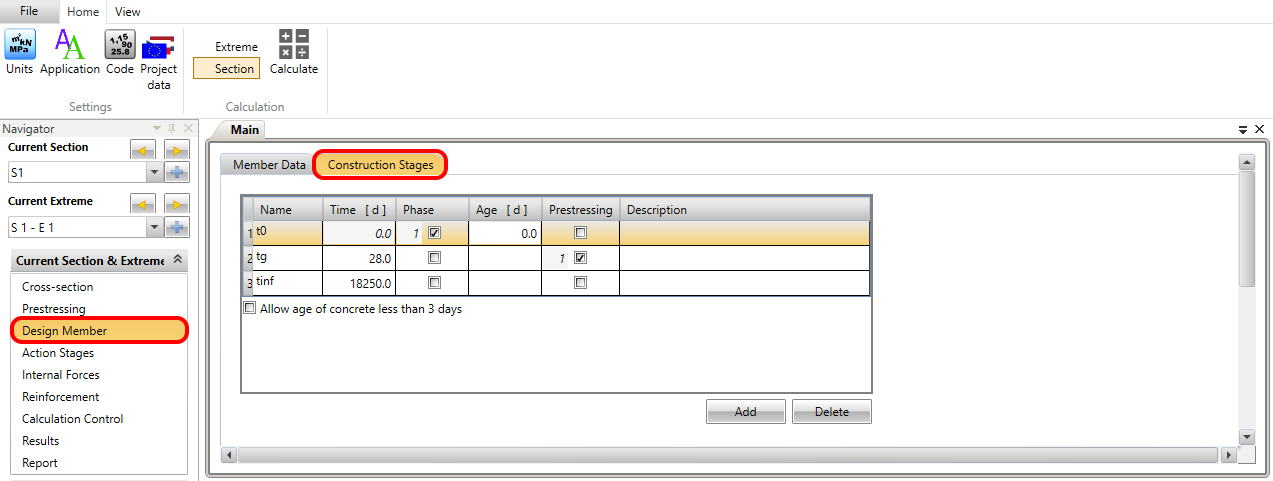

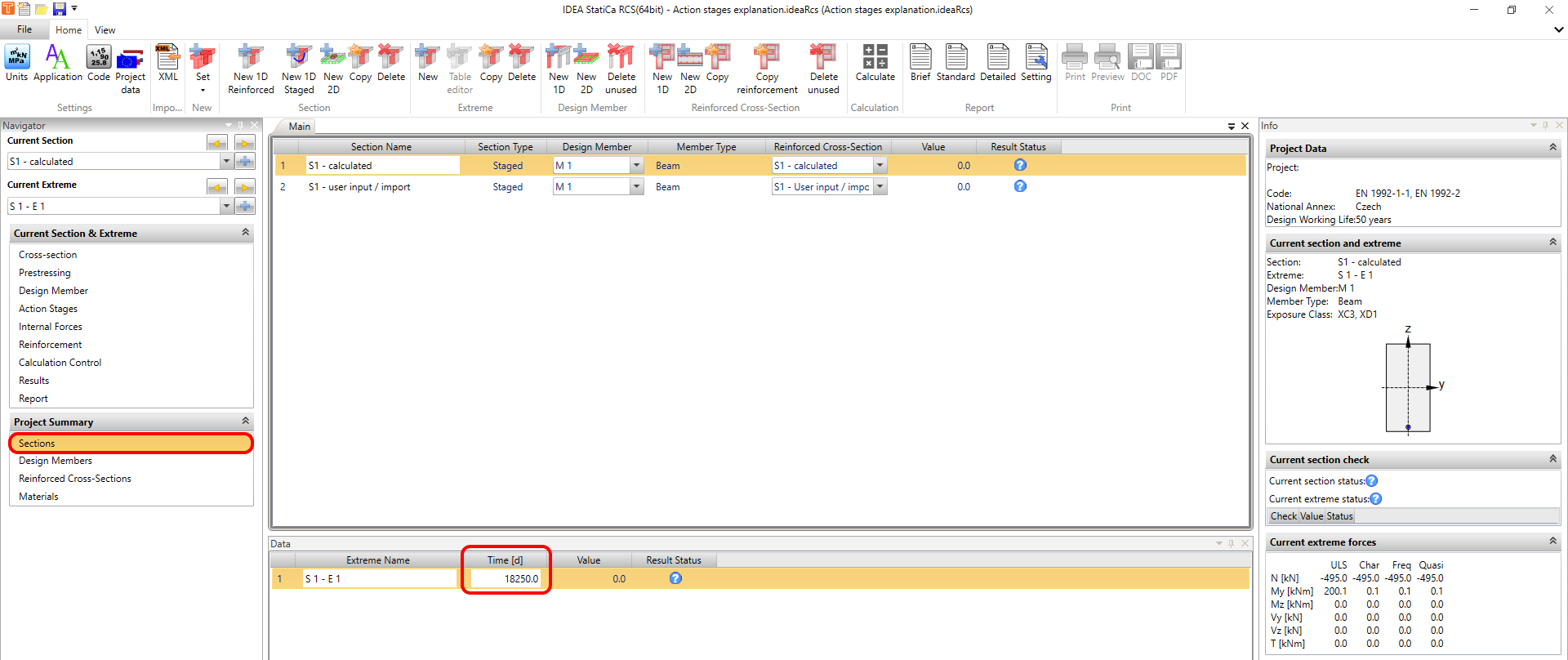

În primul rând, etapele de construcție pot fi definite în Element de proiectare -> Etape de construcție. Timpul fazelor și aplicarea pretensionării pot fi setate pentru etapa individuală. Pot fi adăugate și etape noi.

Specificarea timpului pentru fiecare extremă de încărcare definește la ce momente (etape de construcție) vor fi efectuate verificările de proiectare.

Starea inițială

Există două posibilități pentru determinarea stării inițiale în etapele de acțiune:

• Calculare
• Introducere manuală / Import

Așa cum s-a menționat, starea inițială este definită ca efectul total al tuturor încărcărilor permanente, fluajului, contracției și pretensionării în valori caracteristice.

Explicațiile suplimentare vor fi realizate doar pentru a doua etapă 18250d.

Citiți mai multe despre starea inițială pentru secțiunile transversale compuse în Proiectarea secțiunii transversale compuse pretensionate în RCS

Calculare

Incrementele încărcărilor permanente (suma încărcărilor permanente, fluajului și contracției) trebuie introduse în tabel. Efectele pretensionării nu sunt introduse aici, ele sunt definite în tabelul următor și sunt incluse automat. Vă rugăm să rețineți că pentru etapa de construcție specifică, doar incrementele sunt introduse în fiecare rând al tabelului.

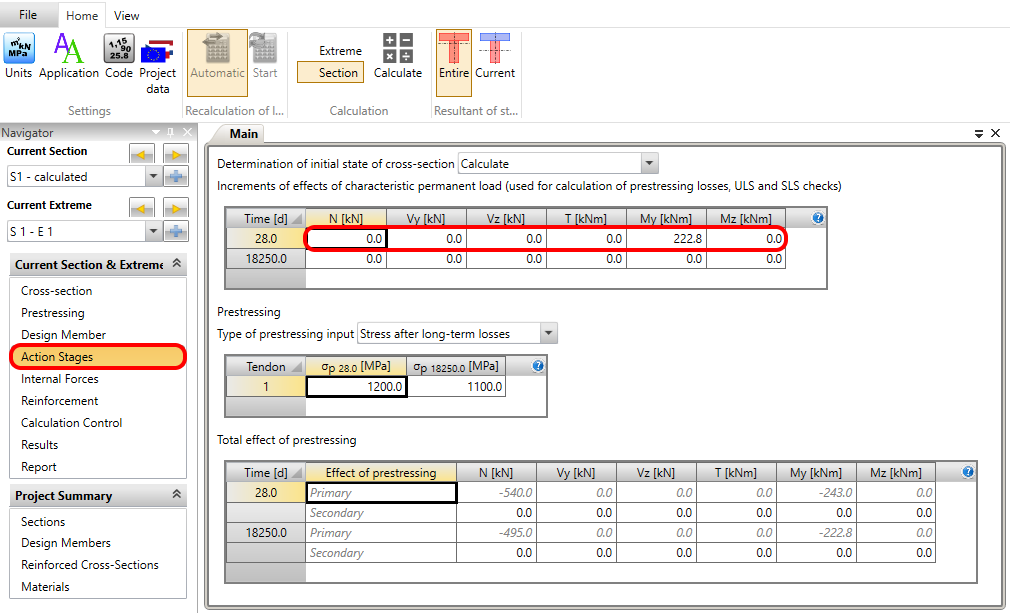

Pentru exemplul nostru, N=0 kN și M = M_dl = 222,8 kNm sunt introduse pentru etapa t=28d.

Dezavantajul acestei metode este că întregul istoric de încărcare al secțiunii transversale trebuie definit pentru a obține valorile pentru ultima etapă.

Introducere manuală / Import

Suma încărcărilor permanente, fluajului, contracției și pretensionării trebuie introdusă în tabel.

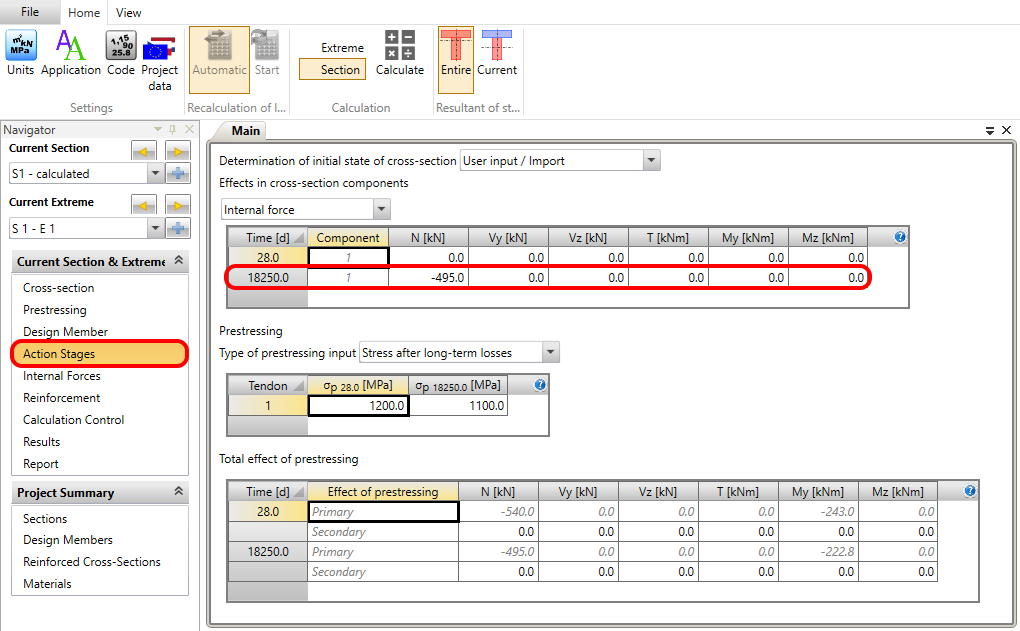

Pentru exemplul nostru, N=-495 kN și M = M_dl + M_p = 0 kNm sunt introduse pentru etapa t=18250d.

Un lucru important este că aceste etape (fiecare rând al tabelului) sunt independente în metoda Introducere manuală / Import. Aceasta înseamnă că nu toate rândurile trebuie completate, sau rândurile pentru etapele care nu vor fi verificate pot fi omise. Cu alte cuvinte, chiar dacă primul rând nu este completat, se obțin aceleași rezultate.

Pretensionare

Există două tipuri de introducere a pretensionării.

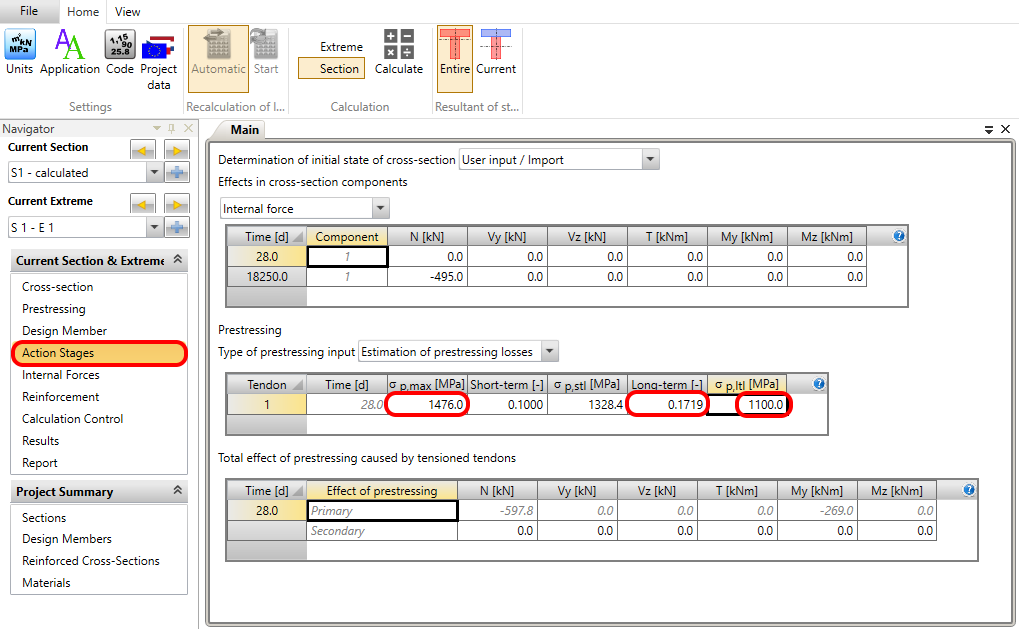

• Estimarea pierderilor de pretensionare - Tensiunea maximă este aplicată armăturii pretensionate și sunt introduși coeficienții

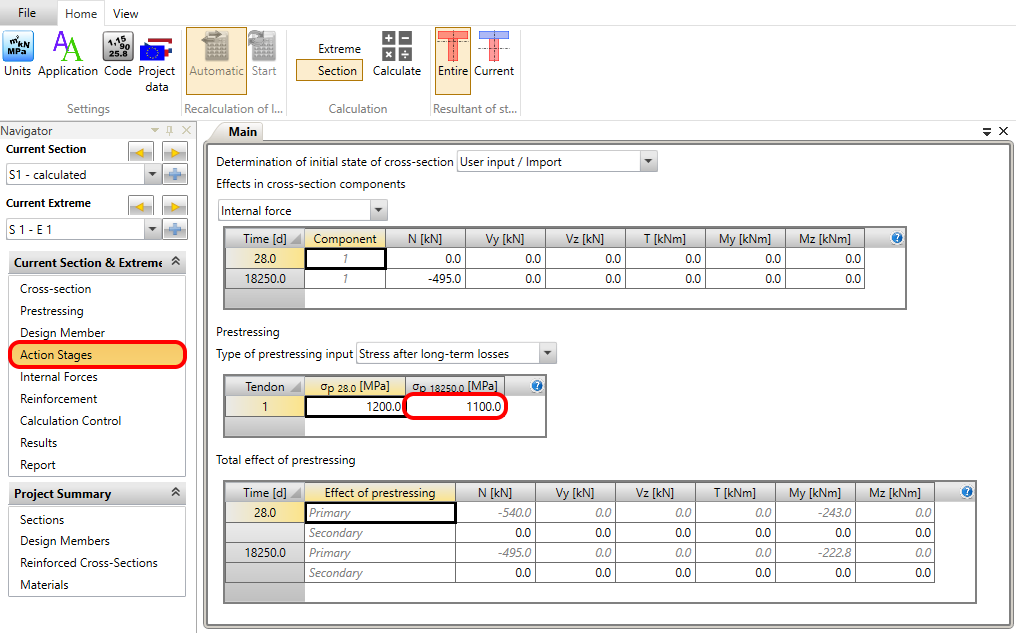

• Tensiunea după pierderile pe termen lung - tensiunea finală citită direct din modelul Metoda Elementelor Finite este introdusă.

Se poate observa că tensiunea finală este aceeași în ambele moduri.

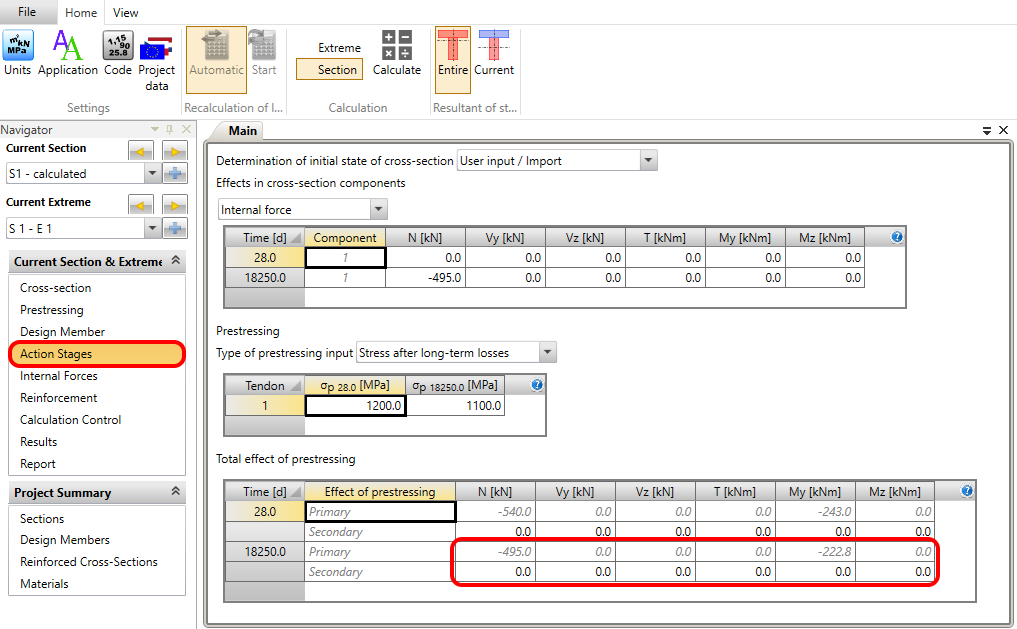

Efectul total al pretensionării

Tabelul efectului total al pretensionării prezintă forțele interioare primare calculate din geometrie și tensiunea din armătura pretensionată, precum și forțele interioare secundare care trebuie introduse manual.

Forțe interioare

Există posibilitatea de a încărca forțele interioare permanente din fila etapelor de acțiune. Forțele interioare permanente pot fi completate manual, nu există nicio diferență.

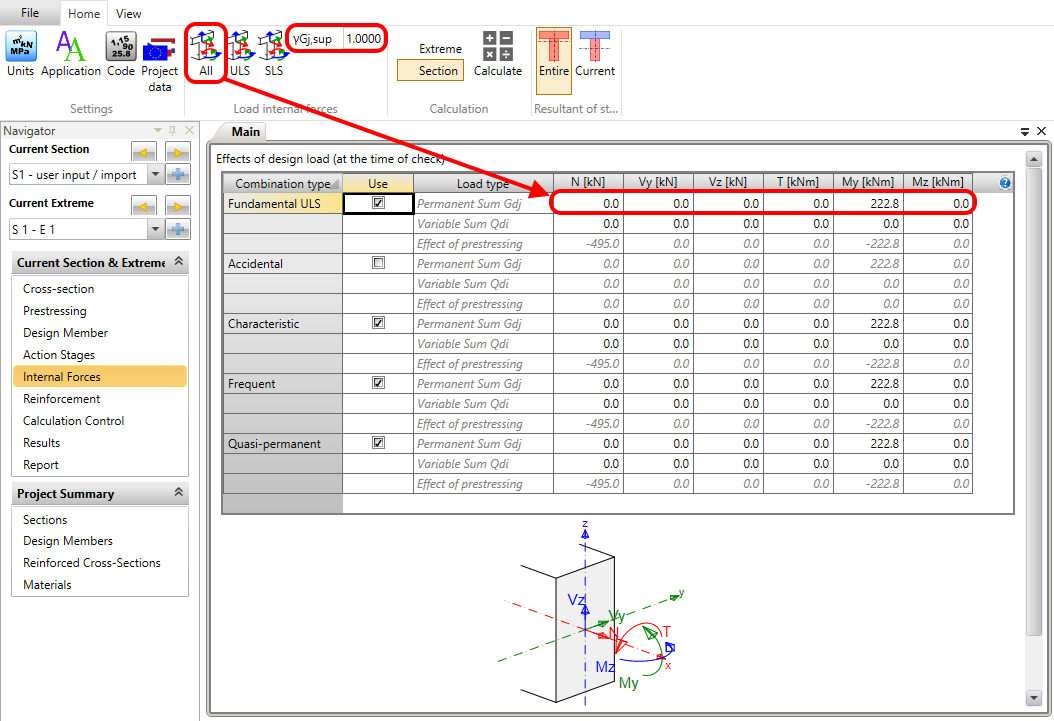

Includerea automată a Υ_Gj,sup poate fi utilizată. Dar pentru o explicație mai bună, coeficientul este setat la 1,0. După apăsarea butonului Toate, forțele permanente vor fi completate.

Veți obține aceleași forțe interioare din metoda Introducere manuală / Import sau din metoda Calculare. Desigur, valorile trebuie setate așa cum s-a arătat.

Ultimul element este încărcarea variabilă. Pur și simplu introduceți valorile în tabel.

Rezultate

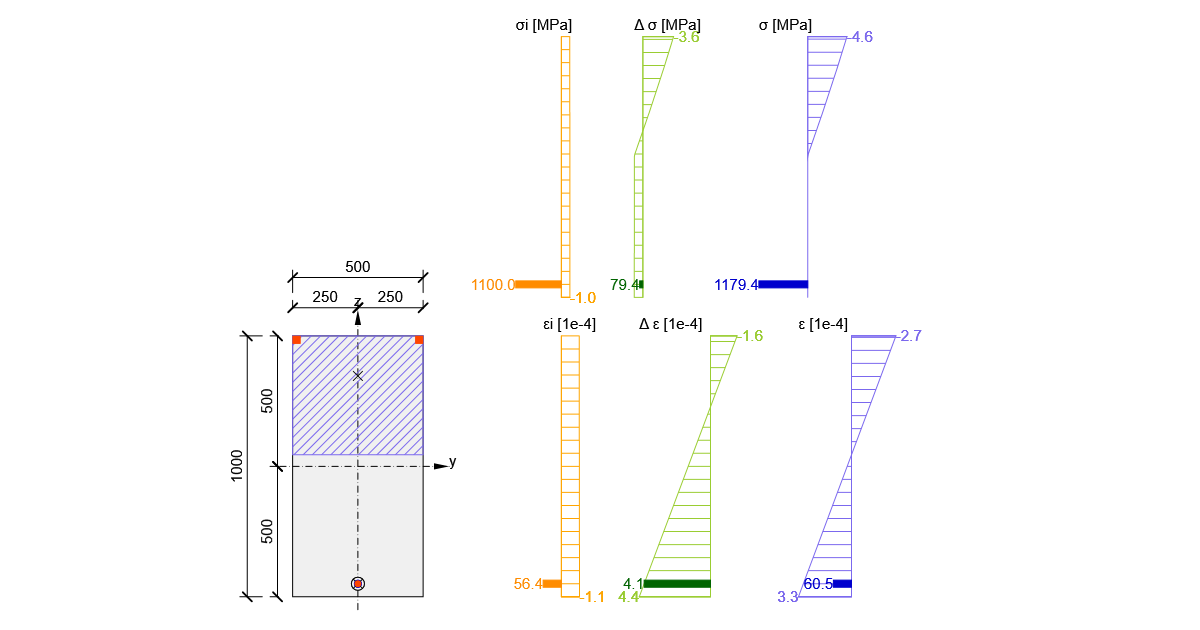

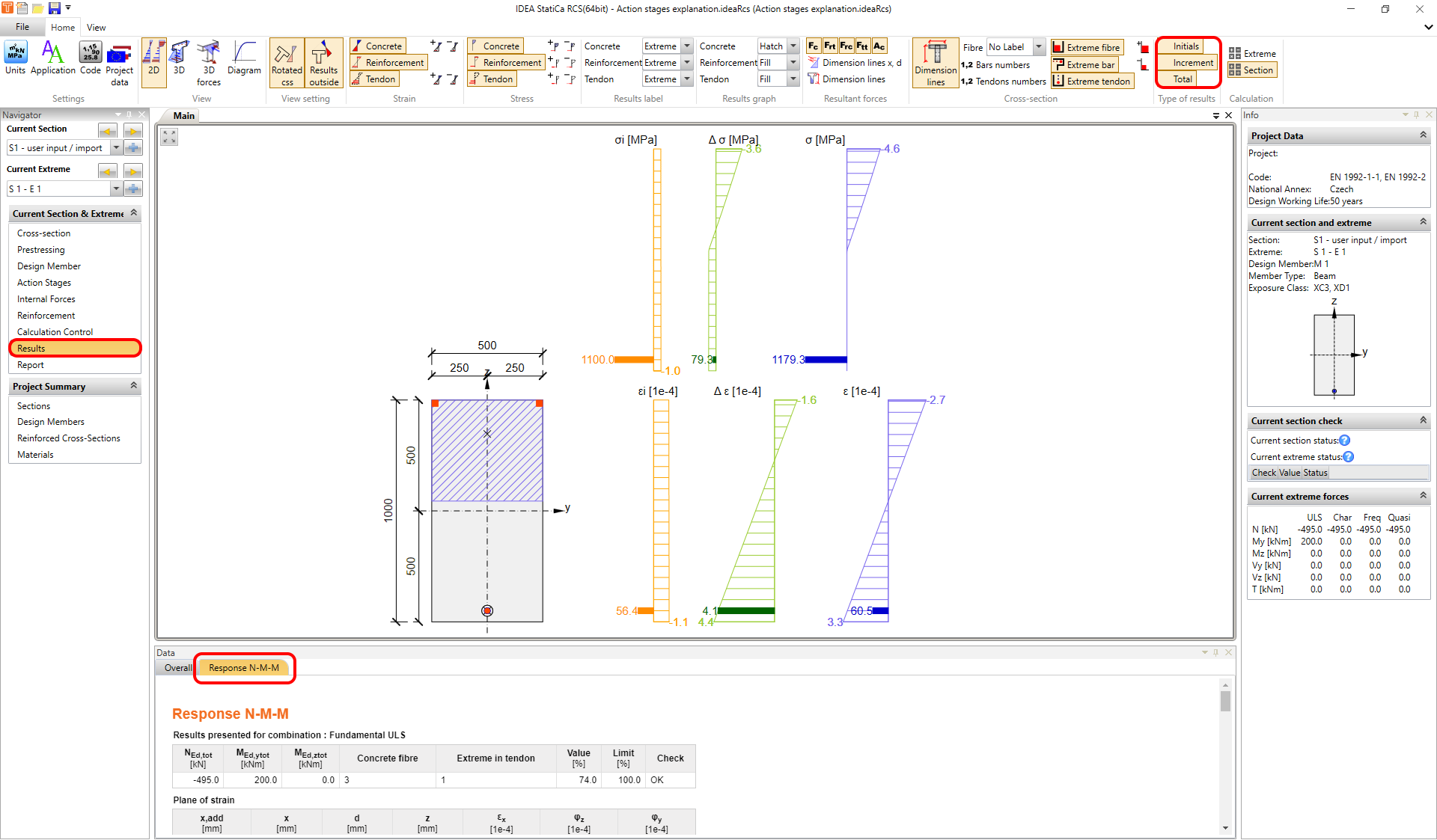

Situația este explicată în tipul de rezultate Răspuns N-M-M. Valorile inițiale (portocaliu) și Incrementul (verde) sunt activate.

Poate fi observată starea inițială, în care secțiunea transversală se află doar sub compresiune (M_dl + M_p = 0 kNm). Poate fi observat și incrementul din încărcarea variabilă. Tipul Total de rezultate reprezintă suma valorilor inițiale și a incrementelor.

Se poate observa în fișierul atașat că rezultatele sunt aceleași pentru metodele Calculare și Introducere manuală / Import.
