Îmbunătățiri pentru ACI 318-19 în Detail

Mediul aplicației pentru utilizatorii care lucrează cu codul ACI a fost adaptat la unități imperiale, materiale definite de cod, reguli de detaliere, verificări conform codului, nomenclatură etc. Aceste îmbunătățiri implementate vor face aplicația Detail mai prietenoasă și mai ușor de înțeles pentru utilizatorii ACI.

Să parcurgem noile funcționalități una câte una!

Șabloane noi pentru codul ACI

Un set complet nou de șabloane pentru codul ACI a fost creat ținând cont de regulile de detaliere și materialele definite de ACI 318-19.

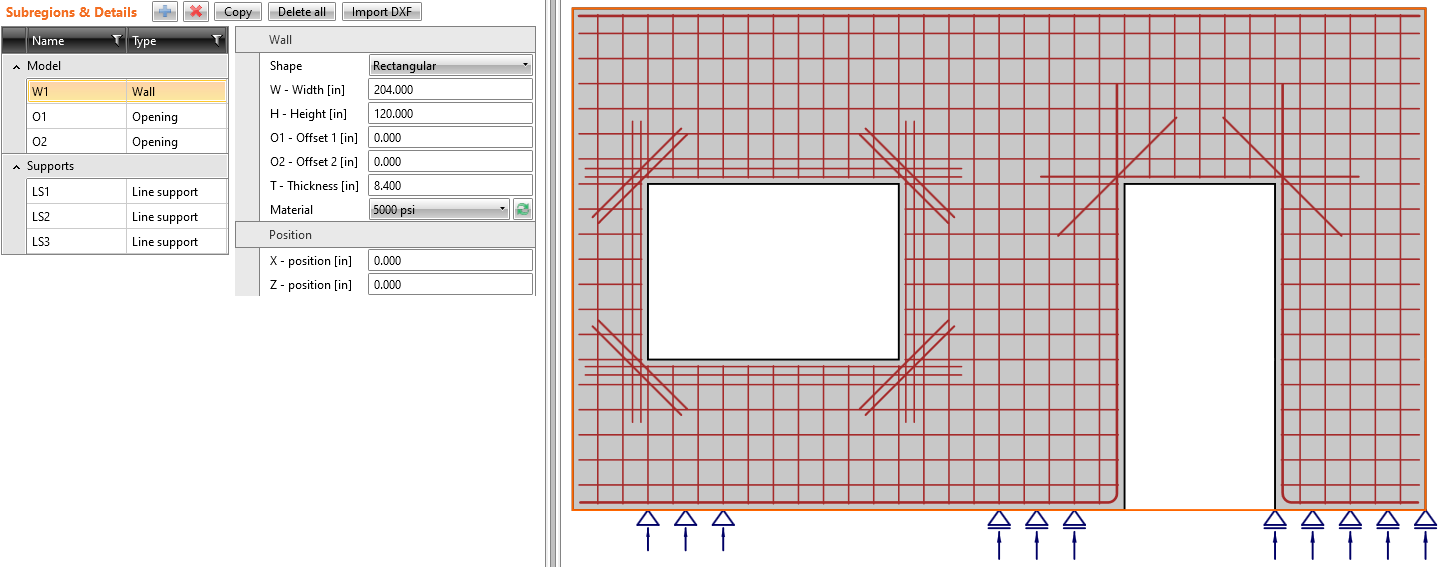

În fereastra Proiect nou, puteți vedea trei seturi de șabloane noi – Grinzi, Noduri de cadru și Pereți.

Odată ce alegeți și selectați șablonul, noul model, inclusiv armătura, încărcările și combinațiile, este creat.

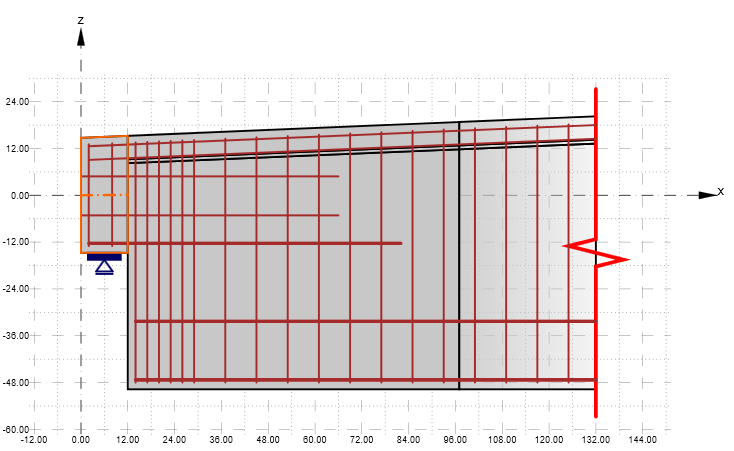

Grila corespunzătoare pentru unități imperiale

Grila din scenă în fereastra grafică principală este acum afișată corect, rotunjită în picioare și inci, dacă sunt setate unități imperiale.

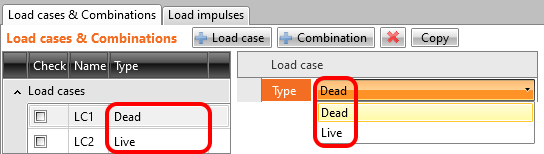

Tipuri de încărcări redenumite

Deoarece codul ACI utilizează o terminologie diferită, am redefinit tipurile de cazuri de încărcare. Încărcarea  Permanentă și încărcarea Variabilă au fost înlocuite cu Dead și Live.

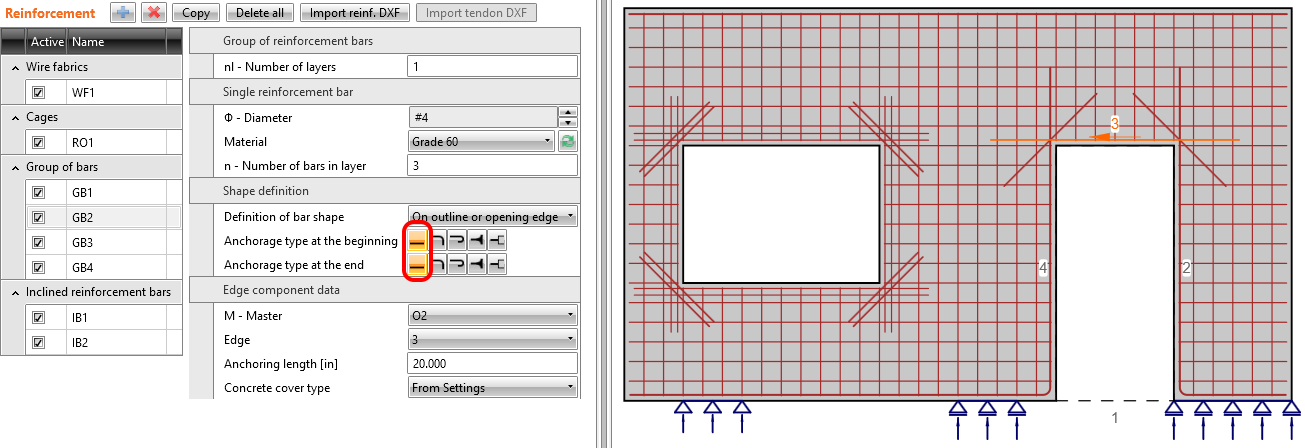

Tipul de ancoraj

Față de versiunea anterioară, acum permitem definirea armăturii fără nicio modificare la început (capăt), cum ar fi un cârlig, aderență perfectă etc.

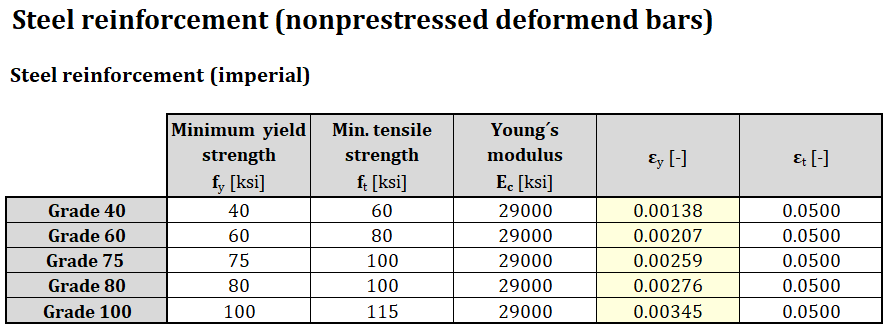

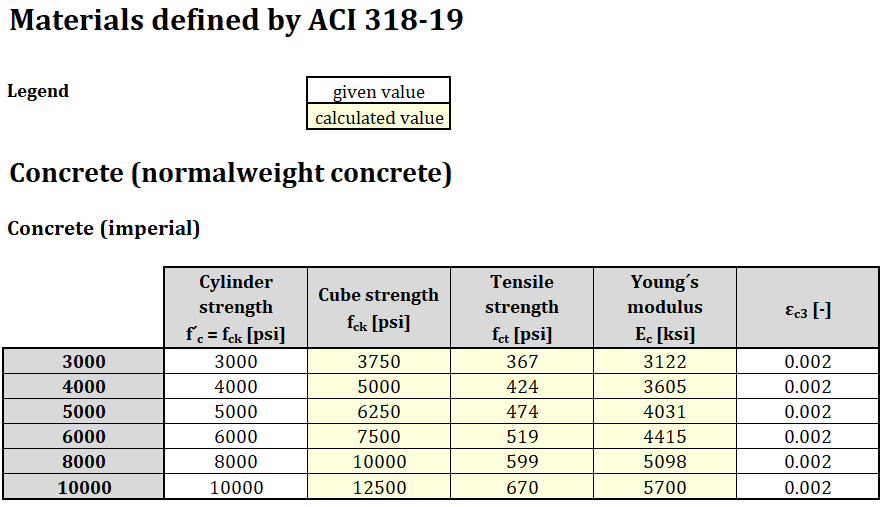

Noul set de materiale definite în ACI 318-19

ACI 318-19 definește materialele pentru beton de greutate normală și armătură (bare deformate nepretensionate), iar acestea sunt acum implementate în aplicația Detail. Materialele sunt definite atât în unități imperiale, cât și în unități metrice. Toate proprietățile materialelor (pentru beton și armătură din oțel) definite de ACI 318-19 (și documentele ASTM aferente) sunt specificate mai jos.

Disponibil în edițiile Enhanced ale IDEA StatiCa Concrete.
