Cum se modelează o fundație cu placă de conectare

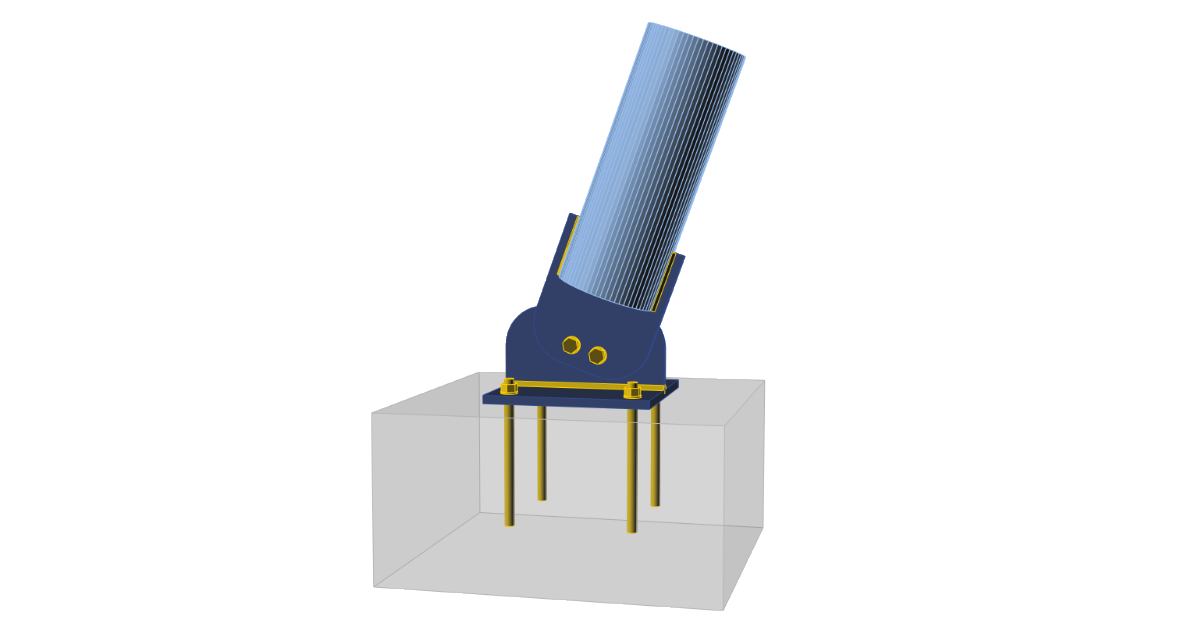

Acest articol arată cum se modelează un element tubular înclinat conectat printr-o placă de conectare la placa de bază, care este ancorată în blocul de beton. Aceasta este o ancorare tipică a unui element de contravântuire.

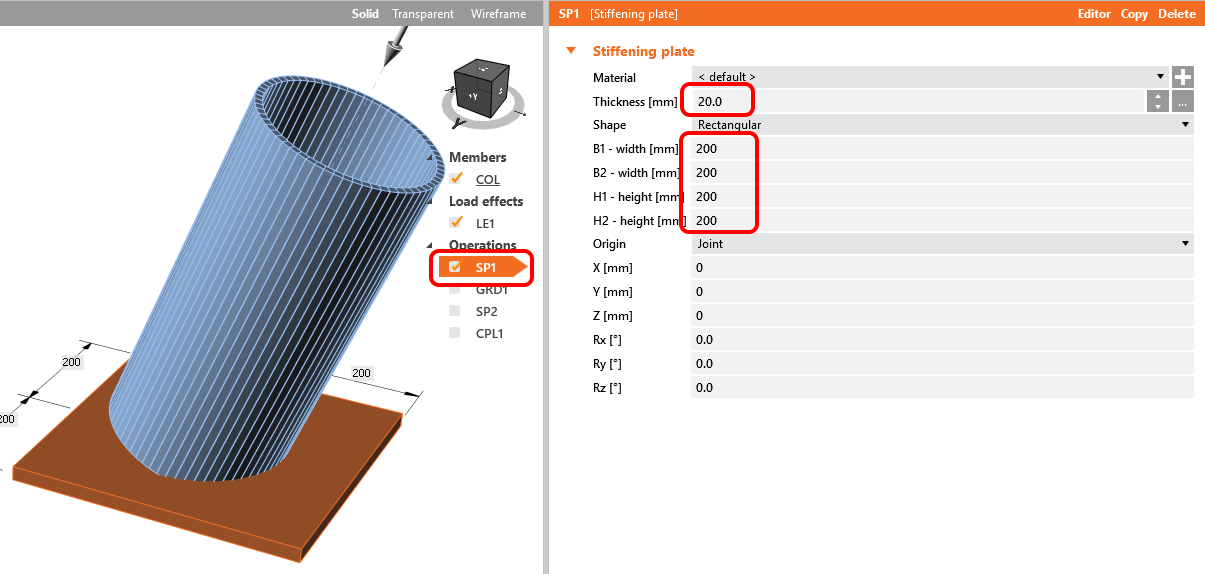

1. Creați o placă de rigidizare generală pentru a forma placa de bază.

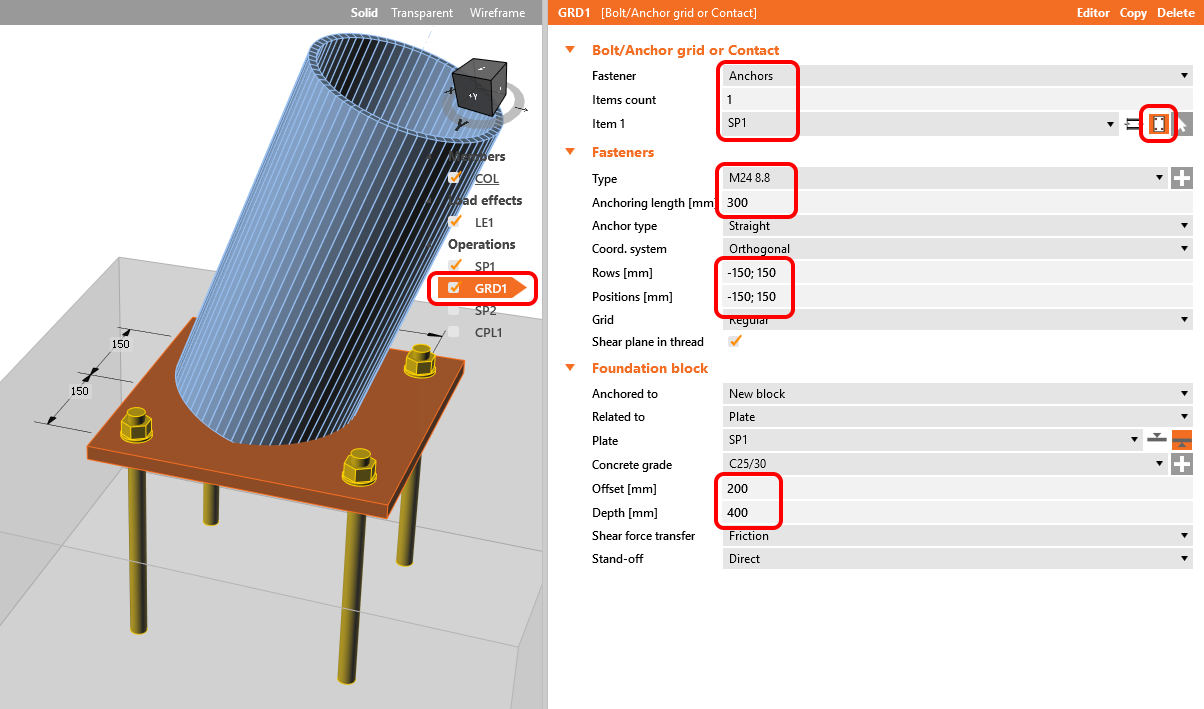

2. Definiți ancore generale cu operația Bolt grid pentru a ancora placa de bază în blocul de beton.

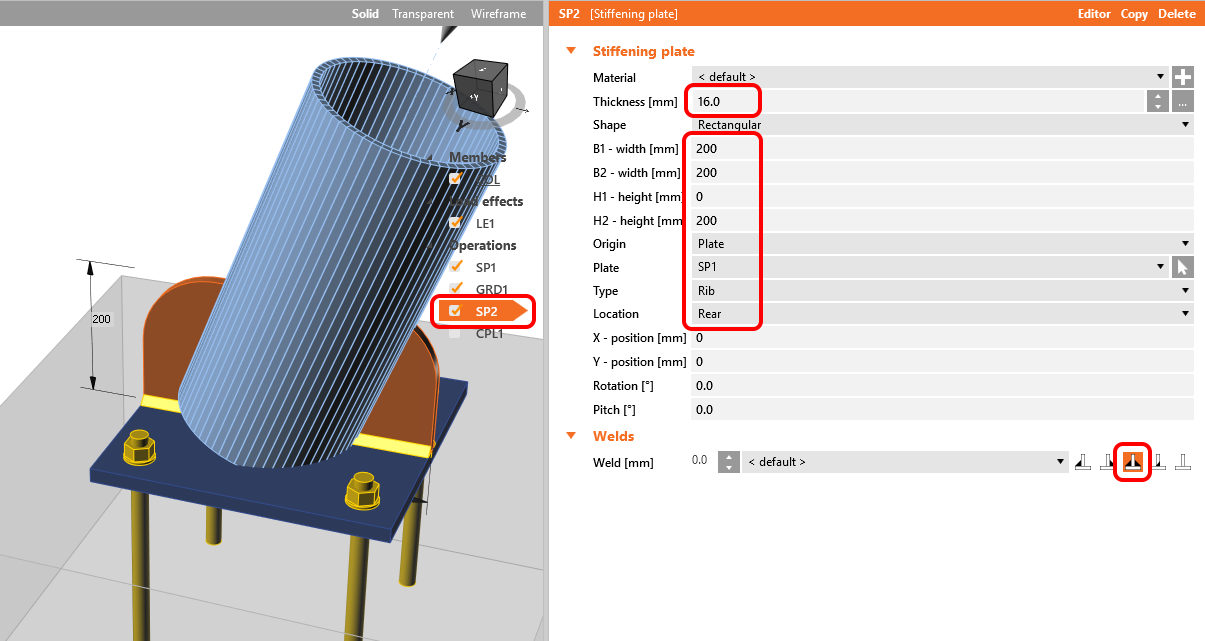

3. Adăugați o altă placă de rigidizare generală în poziția corectă pentru a crea o nervură care trece prin tub și sudați-o la placa de bază.

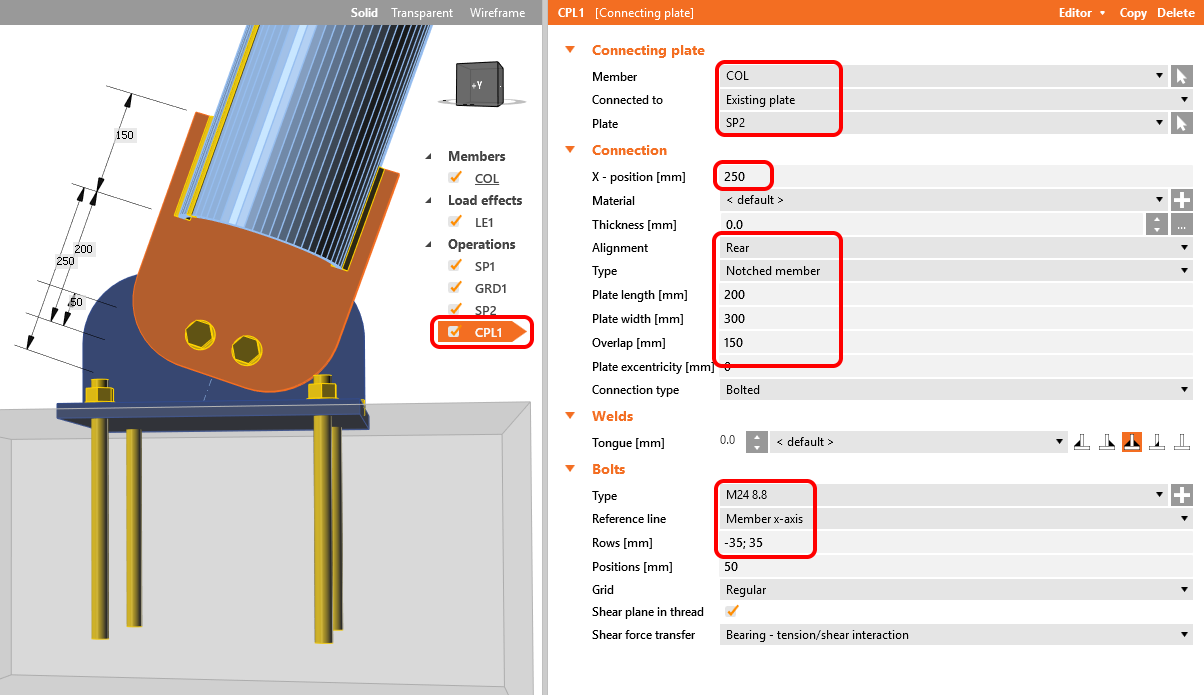

4. Adăugați operația de fabricare a plăcii de conectare și ajustați proprietățile acesteia astfel încât să producă doi buloane. Plăcile sunt modelate în Editor cu o formă rotunjită.

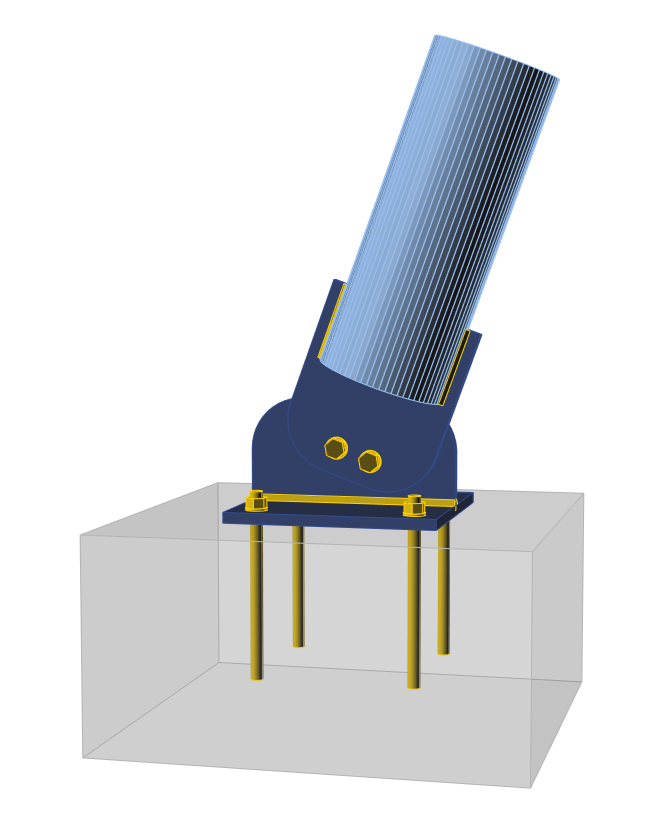

5. Fundația cu placă de conectare este pregătită pentru calcul. Pentru a simula elementul de contravântuire care transferă doar forță normală și forță de forfecare, comutați tipul de model la N-Vy-Vz.

Consultați detaliile în videoclipul înregistrat.
