Verificarea conform codului a buloanelor conform Codul Hong Kong

Buloane la întindere

Rezistența buloanelor la întindere este verificată conform Cl. 9.3.7.1 astfel:

\[ P_t = A_s \cdot p_t \]

unde:

• \(A_s\) – aria secțiunii transversale la întindere
• \(p_t\) – rezistența la întindere obținută din Tabelul 9.8

Efectul de pârghie este luat în considerare prin analiza cu elemente finite.

Buloane la forfecare

Capacitatea de forfecare a buloanelor este luată conform Cl. 9.3.6.1.1 astfel:

\[ P_s = p_s \cdot A_s \]

unde:

• \(p_s\) – rezistența de calcul la forfecare obținută din Tabelul 9.5
• \(A_s\) – aria efectivă la forfecare; \(A_s = A_t\) dacă filetul este interceptat de planul de forfecare, altfel \(A_s\) este luată ca aria secțiunii transversale a tijei
• \(A_t\) – aria la întindere

Conform Cl. 9.3.6.1.6, când un bulon trece printr-un pachet de plăci cu grosimea \(t_{pa}\) mai mare de o treime din diametrul nominal \(d\), capacitatea sa de forfecare \(P_s\) trebuie redusă prin înmulțirea cu un factor de reducere \(\beta_p\) obținut din:

\[ \beta_p = \frac{9d}{8d+3t_{pa}} \le 1 \]

Buloane la combinație de întindere și forfecare

Combinația de întindere și forfecare este verificată conform Cl. 9.3.8.1 astfel:

\[ \frac{F_s}{P_s} + \frac{F_{tot}}{P_t} \le 1.4 \]

unde:

• \(F_s\) – forța de forfecare într-un bulon
• \(P_s\) – rezistența la forfecare a unui bulon
• \(F_{tot}\) – forța totală de întindere aplicată în bulon, inclusiv efectul de pârghie
• \(P_t\) – rezistența la întindere a unui bulon

Buloane la presiune pe gaură

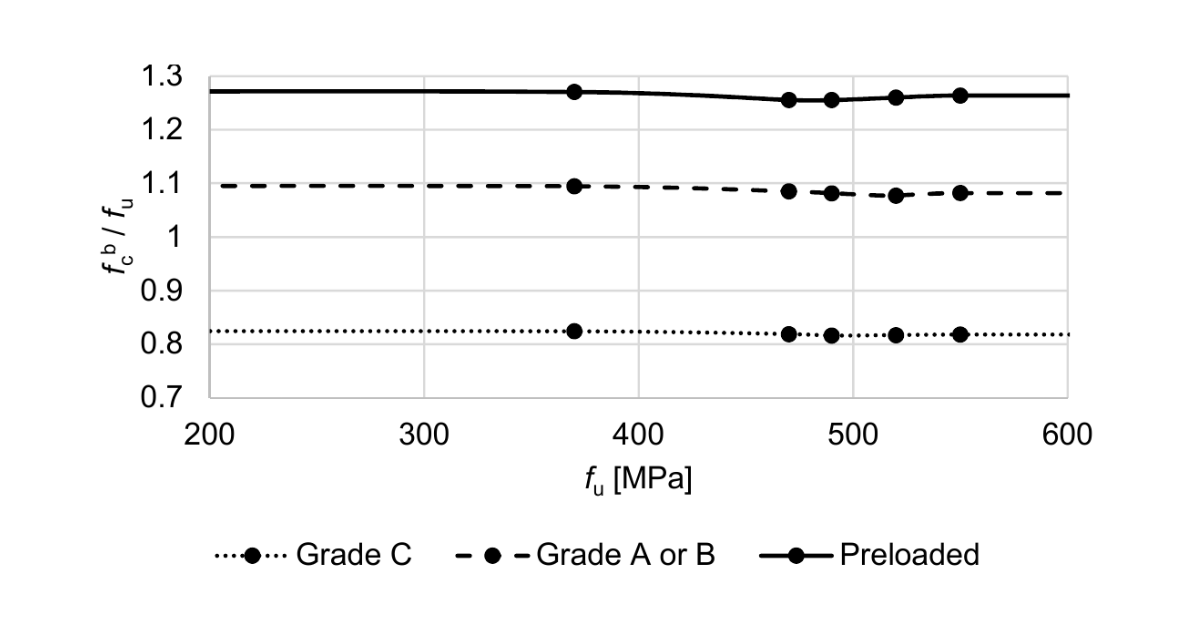

Capacitatea de presiune pe gaură a buloanelor este luată conform Cl. 9.3.6.1.2 astfel:

\[ P_{bb} = d \cdot t_p \cdot p_{bb} \]

unde:

• \(d\) – diametrul nominal al bulonului
• \(t_p\) – grosimea plăcii îmbinate
• \(p_{bb}\) – rezistența la presiune pe gaură a bulonului obținută din Tabelul 9.6

Fiecare placă este verificată separat și se afișează rezultatul cel mai defavorabil.

Capacitatea de presiune pe gaură a elementelor îmbinate este luată conform Cl. 9.3.6.1.3 ca minimul dintre următoarele:

\[ P_{bs} = k_{bs} \cdot d \cdot t_p \cdot p_{bs} \]

\[ P_{bs} = 0.5 \cdot k_{bs} \cdot e \cdot t_p \cdot p_{bs} \]

\[ P_{bs} = 1.5 \cdot l_c \cdot t_p \cdot U_s \le 2.0 \cdot d \cdot t_p \cdot U_b \]

unde:

• \(k_{bs}\) – coeficientul găurii, luat ca
  • pentru găuri standard \(k_{bs} = 1.0\)
  • pentru găuri supradimensionate și fante scurte \(k_{bs} = 0.7\)
  • pentru fante lungi \(k_{bs} = 0.5\)
• \(d\) – diametrul nominal al bulonului
• \(t_p\) – grosimea plăcii îmbinate
• \(p_{bs}\) – rezistența la presiune pe gaură a elementelor îmbinate
  • pentru oțel de clasă S275, \(p_{bs} = 460\) MPa
  • pentru oțel de clasă S355, \(p_{bs} = 550\) MPa
  • pentru oțel de clasă S460, \(p_{bs} = 670\) MPa
  • pentru oțel de alte clase, \(p_{bs} = 0.67 (U_s+Y_s)\)
• \(e\) – distanța la margine în direcția forței de forfecare, măsurată de la axa bulonului
• \(l_c\) – distanța netă dintre marginea de presiune a găurilor și marginea apropiată a găurii adiacente în aceeași direcție de transfer al forței
• \(U_s\) – rezistența minimă la întindere a plăcii îmbinate
• \(Y_s\) – limita de curgere caracteristică a plăcii îmbinate
• \(U_b\) – rezistența minimă specificată la întindere a bulonului
