IDEA StatiCa 22.0 este disponibilă!
Să aruncăm o privire împreună asupra locului unde se află funcțiile noi și îmbunătățirile:
- Noul Connection Browser - creați propriul set de companie pentru toate tipurile de îmbinări metalice
- Reazem lateral-torsional - calculul elementelor rigidizate de o placă de planșeu
- Proiectare simplă a unui element care trece printr-un tub
- Import de elemente conectate excentric
- Verificarea conform codului a contactului la compresiune pentru orice placă de bază din oțel
- Calculul automat al greutății proprii a zonelor de discontinuitate
- Rezultate detaliate ale analizei pentru pereți, grinzi, noduri de cadru etc.
- Legătură BIM pentru RAM Structural System
- Analiză de până la 4 ori mai rapidă a zonelor de discontinuitate din beton
- Îmbunătățiri ale interfeței utilizator IDEA StatiCa Member
- și multe altele...
Widget #4: widget_separator_line
Name: 53fe66dc-013b-0100-f1b0-620b58fae420
ID: 53fe66dc-013b-0100-f1b0-620b58fae420
Show Raw Data
{}Noutăți în domeniul oțelului

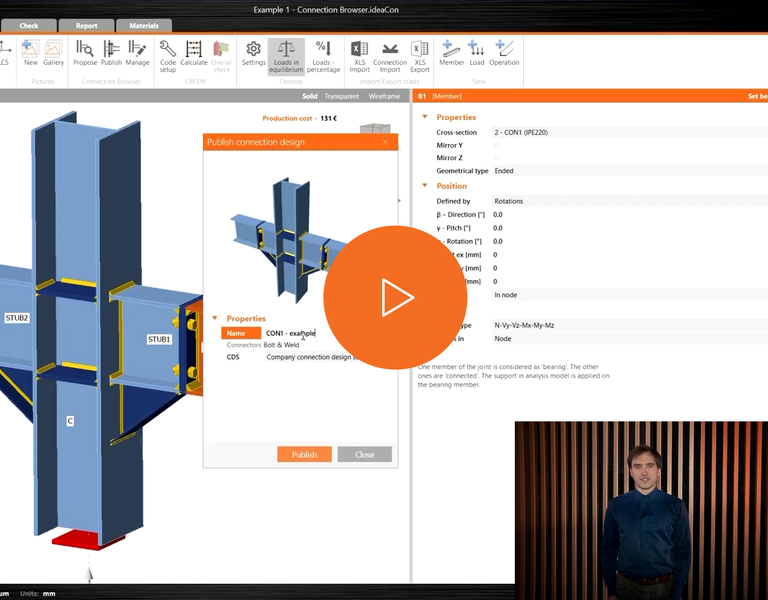

Creați setul companiei dvs.
IDEA StatiCa Connection Browser vă permite să construiți propria bibliotecă de îmbinări, inclusiv pe cele simple, și să le utilizați din nou în viitor.
Economisiți timp și nu mai folosiți foi de calcul Excel pentru calculul îmbinărilor! IDEA StatiCa devine soluția pentru TOATE îmbinările metalice, indiferent de complexitate.
Faceți munca în echipă mai eficientă și partajați îmbinările cu oricine folosește aceeași licență IDEA StatiCa oriunde în lume!

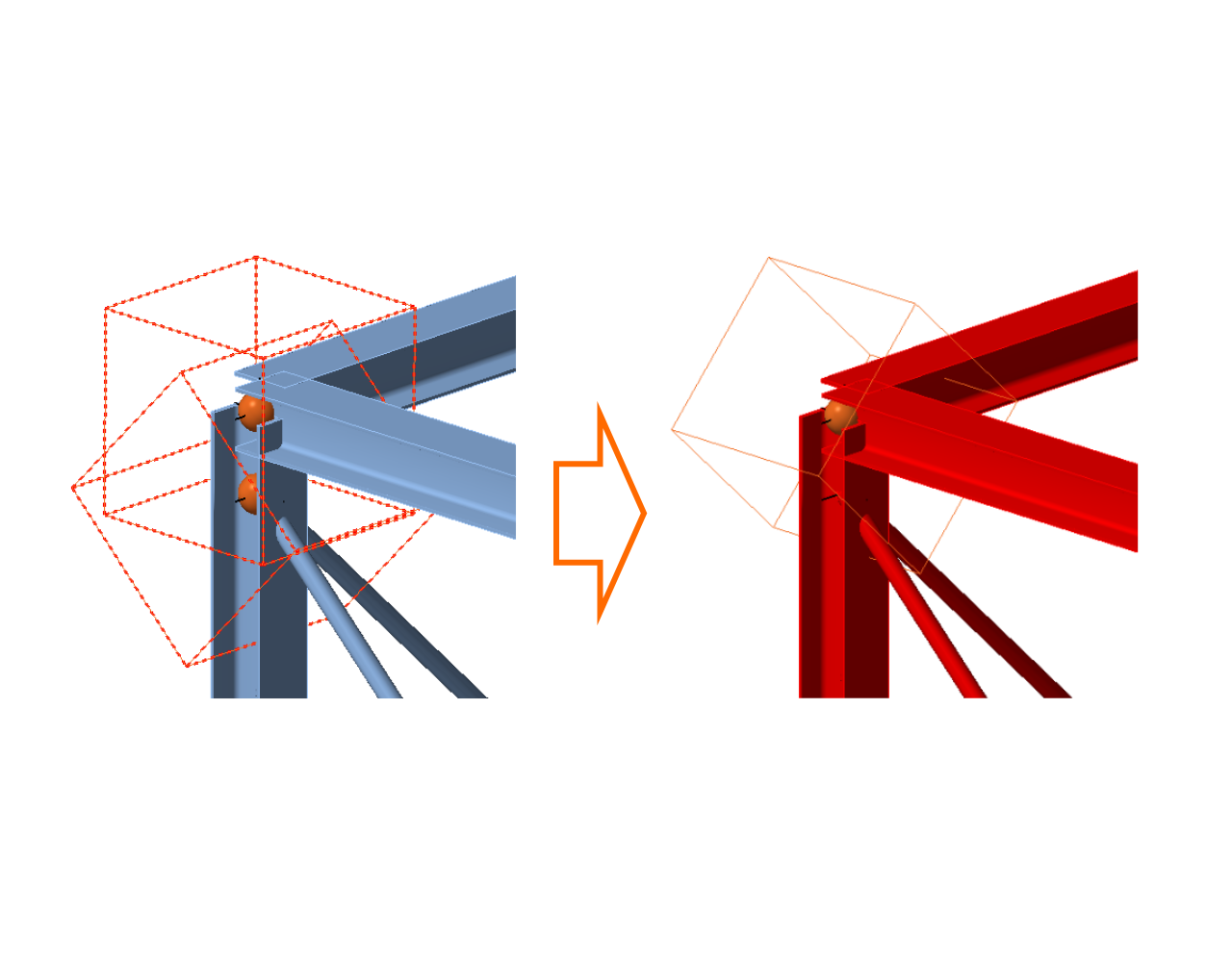

Îmbunătățiri ale legăturilor BIM
Funcționalitatea legăturilor BIM a fost extinsă:
- Noi legături BIM pentru RAM Structural System și Tekla Structural Designer sunt disponibile acum.
- Îmbinarea nodurilor apropiate legate de același aranjament de îmbinare.
- Elementele de contravântuire conectate excentric nu mai reprezintă o problemă pentru exportul calculului îmbinărilor în Checkbot.
- Exportați îmbinări specifice în fișiere IDEA Connection individuale sau într-un singur fișier cu mai multe îmbinări.

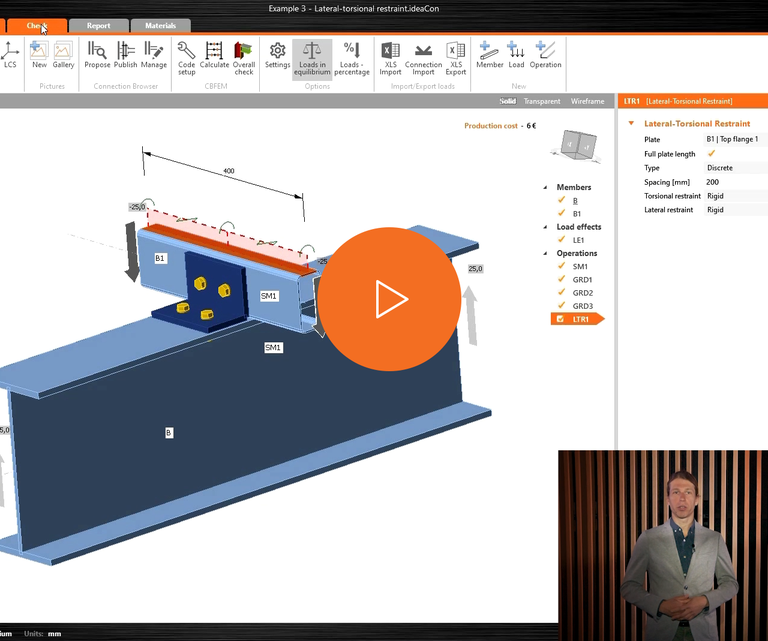

Element care trece printr-un tub și reazem lateral-torsional
Am adăugat o nouă metodă de tăiere „Suprafață – pe tot conturul," care permite tăierea deschiderii corespunzătoare și sudarea elementului care trece prin aceasta în același timp.
Rezemarea lateral-torsională în IDEA StatiCa Connection și Member este disponibilă acum și ajută la evitarea deformației torsionale nedorite și a tensiunilor în elementele încărcate excentric.

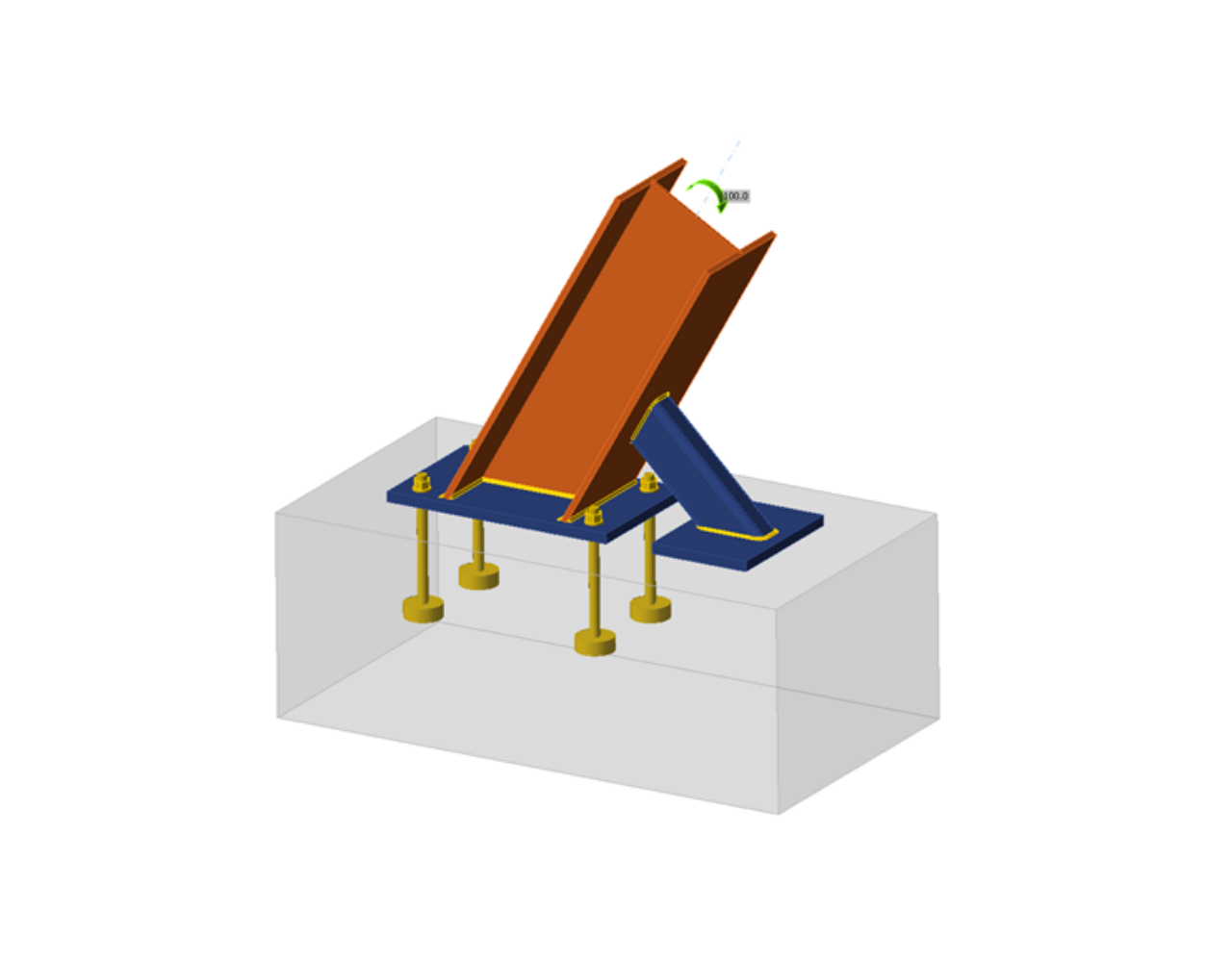

Calculul contactului la compresiune
IDEA StatiCa 22.0 introduce, de asemenea, un nou element structural.
Acum puteți îmbunătăți verificarea conform codului a construcțiilor utilizând un contact la compresiune între orice tip de placă de bază și un bloc de beton fără utilizarea ancorelor.
Widget #10: widget_separator_line
Name: 726d6049-490e-0139-7fc3-e75726735216
ID: 726d6049-490e-0139-7fc3-e75726735216
Show Raw Data
{}Noutăți în domeniul betonului
Calculul automat al greutății proprii și rezultatele detaliate ale analizei
În IDEA StatiCa Detail, greutatea proprie este acum luată în considerare automat de software.
Explorați structura și obțineți rezultate mai detaliate ale tensiunilor în IDEA StatiCa Detail.
Printr-un simplu clic dreapta, utilizatorii pot afișa diagrama de tensiuni și o pot exporta, de ex. în format CSV sau fișier DXF.
Îmbunătățiri ale interfeței utilizator în IDEA StatiCa Member
Cu interfața de utilizator actualizată, puteți acum:
- Editați proprietățile armăturii direct în grila de proprietăți
- Afișați nodurile și elementele în scenă la definirea unui nou proiect
- Afișați rezultatele globale pentru analiza liniară, MNA și analiza GMNA
- Vizualizați reacțiunile în scena 3D în funcție de combinația/cazul de încărcare selectat
