Proiectarea simplă și eficientă a structurilor din beton armat și pretensionat

Noi rezolvăm complexitatea standardelor de proiectare pentru dumneavoastră. Proiectarea elementelor, secțiunilor transversale și detalii ale structurilor din beton armat sau prefabricat.

IDEA StatiCa Detail

Detalii pentru grinzi

Beam details

Detalii pentru pereți

Wall details

Diafragme

Diaphragms

Noduri structurale

Frame joints

Urechi de ridicare

Hangings

Console scurte

Brackets

IDEA StatiCa Detail se ocupă eficient cu părțile structurilor cunoscute sub denumirea de zone de discontinuitate, cum ar fi pereți, capete de grinzi cu secțiuni variabile, decupări, urechi de ridicare, zone de rezemare. Oferă o verificare precisă a rezistenței betonului și a armăturii, a tensiunilor și formarea fisurilor. Aceste rezultate sunt vizualizate pentru a înțelege mai bine comportamentul acestor zone de discontinuitate.

Z

ORICE GEOMETRIE

Nu există limite în tipul sau forma detaliilor. Fiecare geometrie poate fi definit ușor, armat și calculat așa cum cere proiectul.

Z

ORICE ÎNCĂRCARE

Verificarea generală a detaliului ia în considerare interacținea tuturor solicitărilor din plan. Proiectarea se face tot timpul în siguranță.

Z

ÎN CÂTEVA MINUTE

Întregul proces de proiectare și verificare este menținut suficient de scurt pentru a face parte din munca de zi cu zi a inginerilor și fabricanților din întreaga lume.

IDEA StatiCa Concrete & Prestressing – Desktop

Prefabricate

Pretensioned precast concrete beam

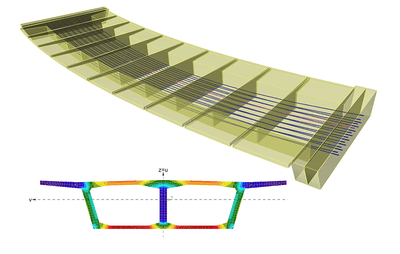

Poduri

Multi cell concrete box girder bridge

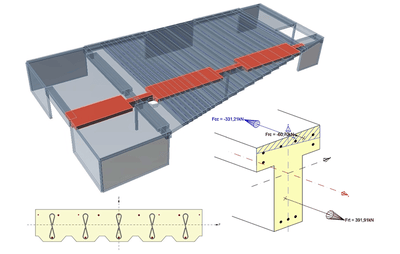

Structuri monolite

Composite cast-in place column

IDEA StatiCa Concrete & Prestressing permite o proiectare eficientă a tuturor elementelor din beton armat, prefabricat sau elementelor compuse (beton-beton), secțiunilor transversale și a detaliilor.
Verificările structurale respectă atât cerințele SLU, cât și pe cele SLS, inclusiv verificarea deformațiilor ținând cont de deschiderea fisurilor. Analiza structurală a elementelor prefabricate și podurilor se efectuează ca analiză în funcție de timp cu privire la etapele construcției.

Z

UȘOR DE FOLOSIT

Introducere rapidă și simplă a datelor cu ajutorul „wizardului”, predimensionarea armăturii în timp real, șabloane generate de utilizator pentru armătură și tiranți și alte caracteristici care permit munca rapidă și ușoară. IDEA StatiCa este ghidul perfect pentru cerințele complexe ale Eurocod-ului.

Z

INTELIGENT

Verificări inteligibile ale elementelor și detaliilor conform prevederilor codului și a unei game largi de anexe naționale. Verificări complete SLU ale podurilor, construcțiilor, rezervoarelor.

Z

ECONOMIC ȘI SIGUR

Metode de proiectare pentru utilizarea optimă a tuturor materialelor în secțiunea transversală. Simulări transparente și rezultate „white box” ce permit minimalizarea riscurilor defectelor structurale.

IDEA StatiCa Concrete & Prestressing oferă

Beton simplu sau armat

Spiroll pretensioned precast roof slab

Elemente pretensionate

Pre- tensioned concrete

Elemente post-tensionate

Posttensioned cast-in place haunched concrete bridge

Secțiune compusă

Composite concrete

Lucrul efectiv cu BIM

IDEA StatiCa Concrete & Prestressing

=

PROGRAME FEA

Profitați de importul simplu al geometriei structurale, forțelor interne ale tuturor cazurilor de încărcări, combinațiilor și etapelor construcției. Puteți proiecta o consolă simplă în același mod ca, spre exemplu, segmentele unui pod construit prin metoda în consolă.

=

PROGRAME CAD

Profitați de funcția de export a tuturor desenelor în DXF și de import a secțiunilor transversale generale și geometria tendoanelor. Aceste caracteristici economisesc foarte mult din timpul inginerilor pentru pregătirea desenelor.

STAREA LIMITĂ ULTIMĂ (SLU)

Analiza secțiunii transversale încărcate cu orice combinație de eforturi.

Capacitate N-M-M

Verificarea capacității N-M-M este verificarea principală a elementelor din beton armat într-o secțiune transversală supusă forței axiale și momentelor de încovoiere. Diagrama de interacțiune și secțiunile orizontale și verticale generate automat. Diagrama poate fi exportată într-un fișier de imagine sau DXF. Datele pot fi exportate în Excel sau într-un fișier cu format text.

interakcni-diagram

interakcni_diagram_3d

Forfecare

Este bazată pe metoda barelor (Strut & Tie).

Etriere și legături

Forma legăturilor și etrierelor poate fi aleasă pentru a rezista forței de forfecare și/ sau torsiune. Se poate folosi optimizarea unghiului θ al componentei comprimate după teoria barelor (Strut & Tie).trapez

Bare ridicate

Barele de armare longitudinale pot fi setate drept bare ridicate peste reazem pentru mări rezistența grinzii la forfecare.

tsection_ohyby

Forfecarea la suprafața dintre părțile prefabricate și turnate monolit

Verificarea forfecării la interfața dintre părțile secțiunii transversale cu privire la tipul de interfață și armătură ce trece prin suprafața de forfecare.equivalent-section

 podelny-smyk
Torsiune

Programul calculează automat secțiunea echivalentă pentru verificarea torsiunii secțiunii transversale cu privire la armătura de forfecare selectată pentru a rezista torsiunii. Se verifică betonul și armătura.

krouceni

interakce

Interacțiune

Se verifică interacțiunea tuturor componentelor solicitărilor (N, My, Mz, Vz, Vy T).

analogie



Reguli de detaliere

Ariile de armătură minime și maxime, distanța barelor longitudinale și a etrierelor, valoarea limită pentru efortul de forfecare, etc. Pentru toate verificările se fac referiri la normativ.

Răspuns N-M-M

Răspunsul secțiunii transversale reprezintă starea efort-deformare a tuturor componentelor secțiunii transversale. Acesta oferă informații clare și detaliate despre comportamentul și utilizarea secțiunii transversale. Analiza răspunsului N-M-M oferă rezultate pentru eventualele verificări de interacțiune ale tuturor eforturilor.

odezva_predpjateho_tramu

naperi-a-pretvoeni-vyztuze

naperi-a-pretvoeni-kabelu

naperi-a-pretvoeni-betonu

STAREA LIMITĂ DE SERVICIU (SLS)

Deseori o verificare critică

Limitare efort

Verificarea eforturilor din fibrele de beton și armătură pentru efecte pe termen scurt și pe termen lung.

omezeni_napeti

Deschiderea fisurilor

Deschiderea fisurilor este calculată pentru elementele din beton armat, prefabricat și compozit 1D și 2D (structuri de rezervoare lichide). Betonul din zona de tensiune poate fi eficient sau ineficient.

sirka_trhlin

Deformație

Calculul deformatei grinzilor armate și prefabricate cu efect de fisurare, îmbătrânirea betonului (modul de elasticitate), curgere lentă și contracție.

vaznik

pruhyb

Rupere casantă

Capacitatea portantă este verificată folosind suprafața redusă a armăturii precomprimate.

Oboseală

Determinarea varianței de efort și rezistenței la oboseală luând în considerare rezistența la oboseală a betonului, armăturii și armăturii precomprimate. Verificările la oboseală sunt oferite pentru podurile de drumuri și cale ferată.

Decompresiune

Condiția de decompresie impune ca poziția armăturii precomprimate să fie în fibra comprimată.

ANALIZĂ SPECIALĂ

Analiza detaliilor permite o proiectare sigură și economică.



Analiza încărcărilor

Calculul automat pentru încărcarea nominală a podului pentru poduri din beton (de șosele și de autostrăzi) poate fi efectuat pentru USL și SLS. Introducerea datelor existente pentru procesul de proiectare al structurilor de pod poate fi folosit în analiza ulterioară a încărcărilor. Legăturile BIM și procesul iterativ eficient vă ajută semnificativ la economisirea timpului.

blr

blr_2

M-N-kappa

Diagrama de rotație M-N poate fi utilizată pentru calcularea proprietăților articulațiilor din plastic, de exemplu pentru analiza seismică, folosind metoda Pushover.

graf

Curgere lentă nelineară

Analiza în funcție de timp (TDA) permite determinarea efectului de curgere lentă nelineară. O astfel de analiză are rezultate mai realiste și permite o proiectare mai economică cu privire la verificările limitărilor tensiunilor.

TDA (analiza în funcție de timp)

Analiza unică 3D în funcție de timp a curgerii și contracției betonului reprezintă comportamentul real al structurii în timpul etapelor construcției și a timpului de serviciu al acesteia. Soluția BIM permite aplicarea acestei analize sofisticate și pentru elemente structurale calculate în modele 3D în software-ul dumneavoastră existent.

tda

Faze de construcție

Etapele predefinite ale construcției depind de tipul structurii.

Poduri

postup-vystavby

Prefabricate

Postup výstavby

Detalii

Metoda barelor (Strut&Tie) se adoptă pentru proiectarea consolelor scurte cu toate verificările pentru toate componentele din beton și armătură (distanțiere, etriere, bare ridicate). Verificare regulilor de detaliere, lungimea de ancorare, etc.

Krátká konzola

Îmbunătățirea muncii zilnice a inginerilor

FIȚI ÎN SIGURANȚĂ

Prezentarea rezultatelor clar permit minimalizarea riscurilor defectelor structurale.

ECONOMISIȚI TIMP

Economisiți 80% din timpul de proiectare pe cazurile tipice sau atipice prin introducerea simplă și proiectarea rapidă.

OPTIMIZAȚI

Folosirea optimă a tuturor materialelor din secțiunea transversală la SLU și SLS.

Raportul de calcul

Puteți alege dintre un raport de calcul scurt sau unul detaliat. Toate verificările conform normativelor și anexelor naționale sunt afișate și se vor face referiri la acestea. Sunt incluse liste de cantități, tabele, diagrame și funcțiunea de exportare în format DFX.
Chiar și atunci când nu sunteți lămuriți de prevederile clare ale codului, noi vă oferim soluții clare, verificate.

Report1
Report2
Report3

Analiza structurală și proiectarea structurilor din beton armat și precomprimat este o sarcină provocatoare

Atât din cauza complexității naturale a subiectului, cât și din cauza reglementărilor pe care un inginer trebuie să le respecte în procesul de finalizare al unui proiect. Inginerii încearcă să fie la curent cu complexitatea și numărul copleșitor de documente aferente. Dezvoltarea software-ului pentru dimensionarea elementelor structurilor este modalitatea noastră de a ajuta inginerii să lucreze rapid, mai bine și să respecte toate reglementările extinse.

Validare, verificare și cercetare

Rezultatele îndelungatei noastre activități, care sunt implementate în software-ul IDEA StatiCa, sunt verificate în publicațiile tehnice și științifice și cercetări actuale și, mai presus, sunt acceptate de către utilizatori.



Elemente structurale din beton armat pretensionat.
