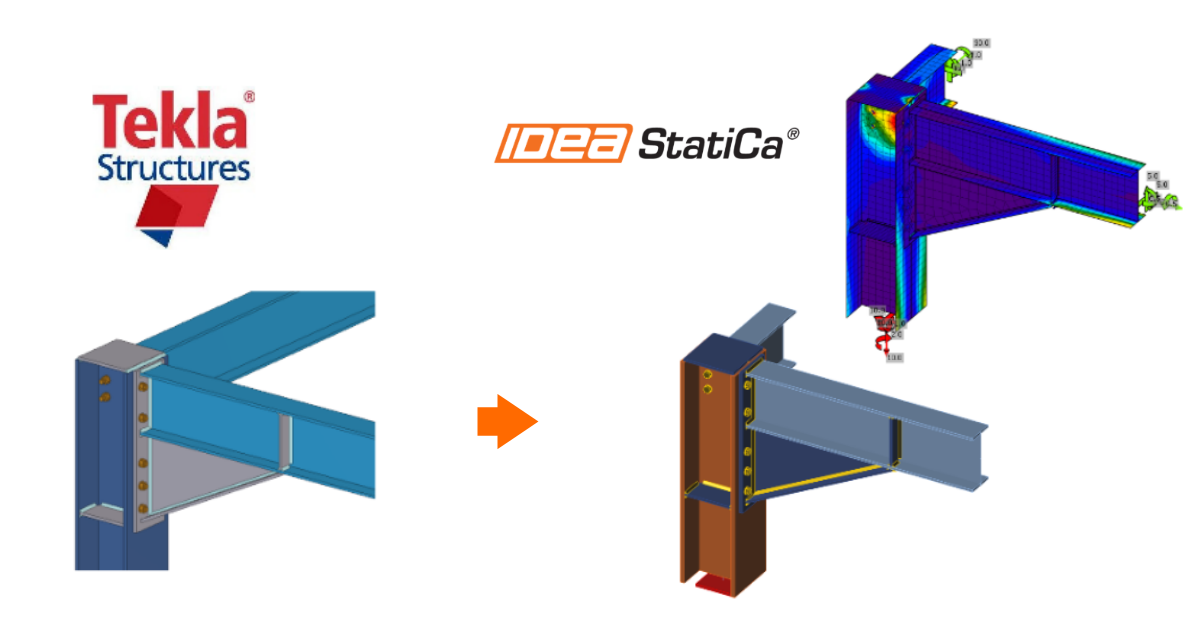

Viewer plugin Tekla Structures-höz (csak 24.0 előtti verzióhoz)

MEGJEGYZÉS:

A 24.0-s verziótól kezdve használja a Checkbot ingyenes verzióját a CAD alkalmazás és az IDEA StatiCa összekapcsolásához.

-----------------------------------------------------------------------------------------------------------------------------------

1 A plugin aktiválása

• Töltse le és telepítse (rendszergazdaként) a Viewer plugint Tekla Structures-höz.
• Győződjön meg arról, hogy a Tekla Structures támogatott verzióját használja.
• A megjelenített táblázat mutatja a telepítés állapotát.
• Kérjük, vegye figyelembe, hogy a Viewer plugin használatához internetkapcsolat szükséges.

A Viewer plugin első használatakor az alkalmazás bejelentkezést kér.

Használja az IDEA StatiCa licencéhez tartozó hitelesítő adatait. Ha még nem rendelkezik fiókkal (semmilyen típusú licenccel), használhatja az IDEA StatiCa Basic csomagot vagy regisztrálhat próbalicencre, és a hitelesítő adatokat elküldik Önnek. Ne aggódjon; a plugint ingyenesen használhatja a 14 napos próbaidőszak lejárta után is.

2 A plugin használata

Nyissa meg a projektet a Tekla Structures-ben, és tervezze meg az acél kapcsolatot (vagy használhatja a mellékelt fájlt).

A felső szalagon megjelenik egy új IDEA StatiCa fül, amely 2 gombot tartalmaz:

1. Checkbot – Használja ezt, ha az IDEA StatiCa érvényes licenccel telepítve van a számítógépén, és a kapcsolatot közvetlenül az asztali alkalmazásba szeretné exportálni. A Checkbot alkalmazásról további információért tekintse meg a részletes lépésről lépésre szóló útmutatót.
2. Viewer plugin – Használja ezt, ha nincs IDEA StatiCa licence a számítógépén, de létre kell hoznia és el kell küldenie egy IDEA StatiCa projektfájlt egy olyan kollégának, aki IDEA StatiCa-t használ.

Használja a felső szalag gombját (IDEA StatiCa – Viewer plugin).

A Viewer plugin első használatakor az alkalmazás bejelentkezést kér.  Használja az IDEA StatiCa licencéhez tartozó hitelesítő adatait. Ha még nem rendelkezik fiókkal (semmilyen típusú licenccel), használhatja az IDEA StatiCa Basic csomagot vagy regisztrálhat próbalicencre, és a hitelesítő adatokat elküldik Önnek. Ne aggódjon; a plugint ingyenesen használhatja a 14 napos próbaidőszak lejárta után is.

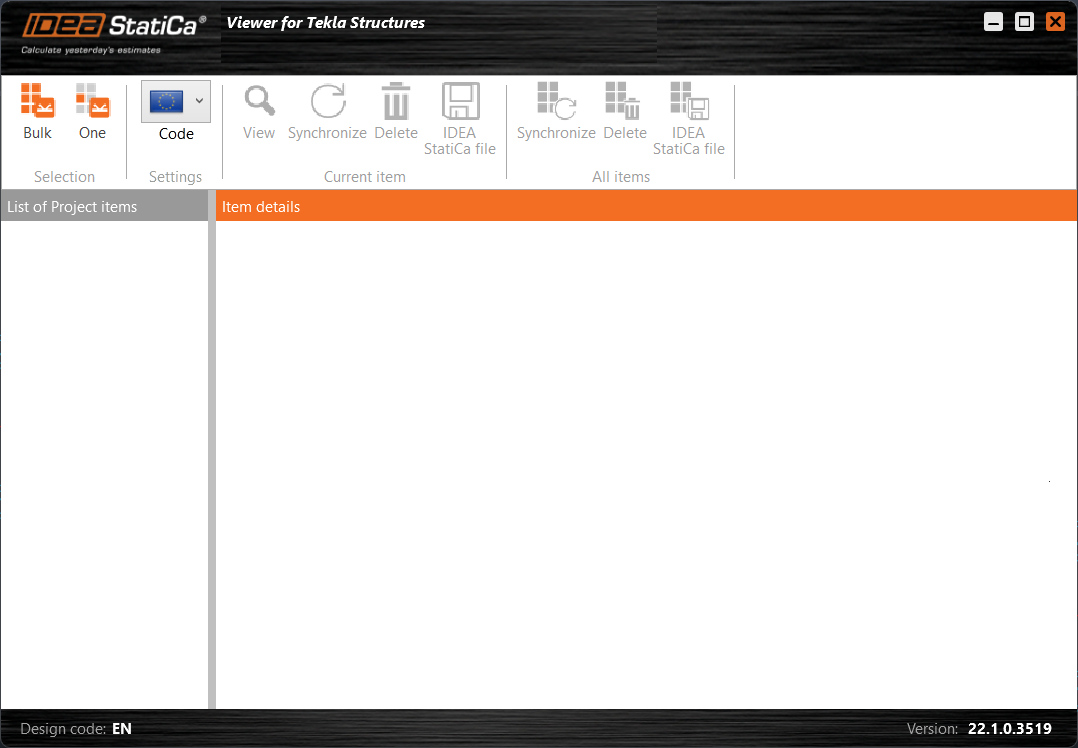

Megnyílik az IDEA StatiCa Viewer plugin új varázsló ablaka.

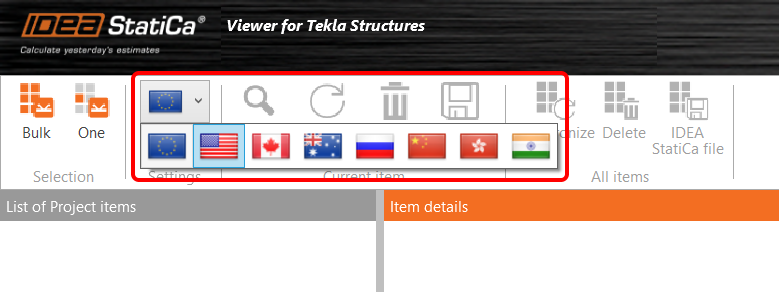

Most kiválaszthatja a nemzeti szabványt, amelyet használni szeretne.

Választhat a Tömeges és az Egyedi kijelölés között.

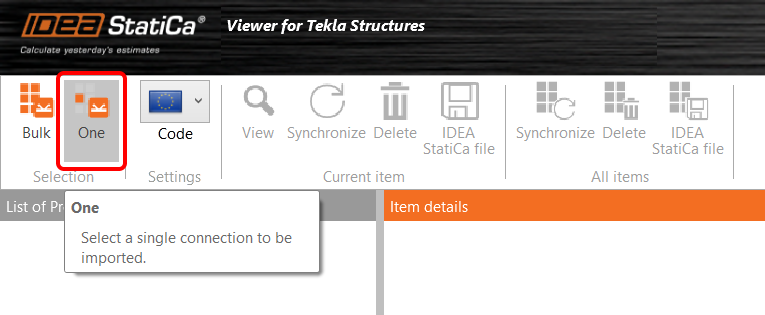

Az Egyedi lehetőség esetén kövesse a Tekla Structures parancssorának utasításait:

        a) Válassza ki a pontot, amely a kapcsolat csomópontját jelöli.

        b) Válassza ki a kapcsolat szerkezeti elemeit (gerendák, oszlopok …), az első kiválasztott szerkezeti elem lesz a teherhordó elem. Erősítse meg a kijelölést a szóközzel.

        c) Válassza ki az összes többi elemet (lemezek, csavarok, hegesztések …). Erősítse meg a kijelölést a szóközzel.

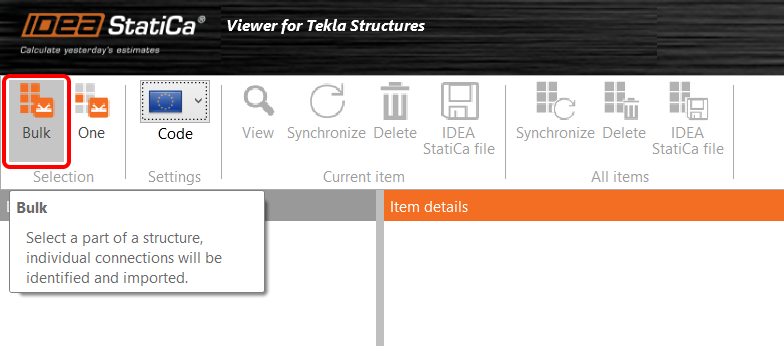

A Tömeges kijelölés a következőképpen működik:

Nyomja meg a Tömeges gombot, és válassza ki a megfelelő szerkezeti elemeket + kapcsolatokat a Tekla Structures-ben. Erősítse meg a kijelölést a szóközzel.

Az IDEA StatiCa lehetőséget kínál további ajánlott hegesztések exportálására (olyan hegesztések, amelyek szükségesek lehetnek a szerkezeti elemek és lemezek megfelelő kapcsolatához a modellben).

Ha az anyag nem ismerhető fel, az IDEA StatiCa megjeleníti az átalakítási táblázatot, ahol a megfelelő anyag hozzárendelhető a listából.

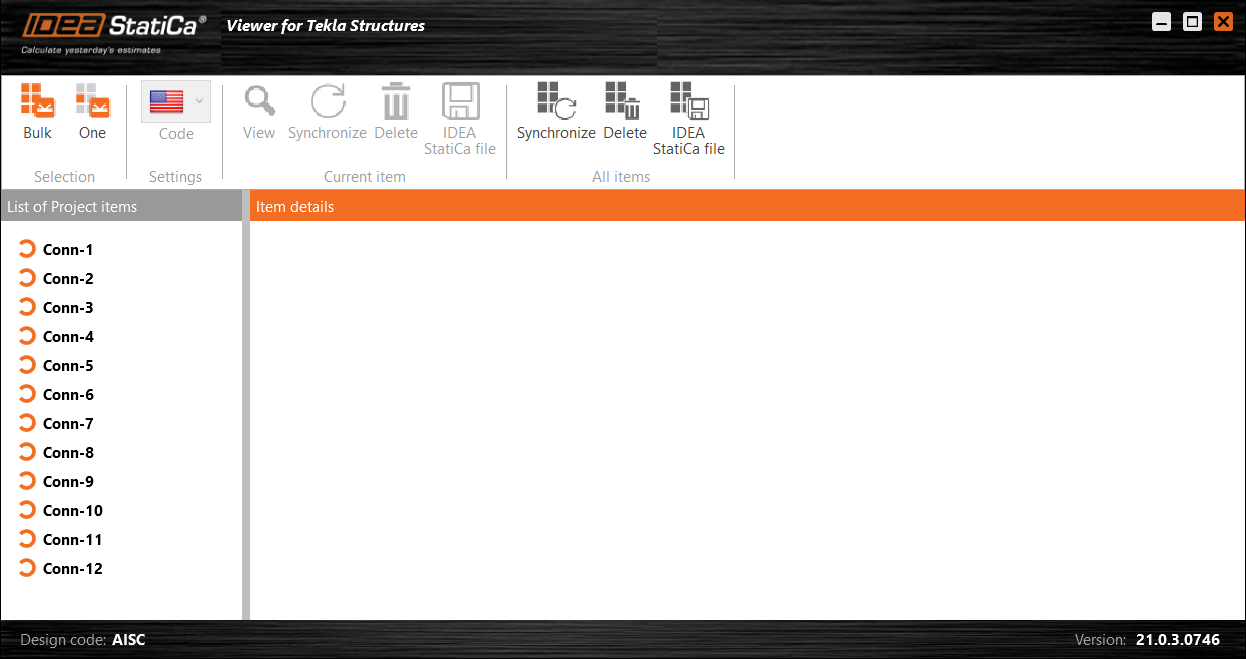

A varázsló megkezdi a kommunikációt a szerverrel. Egy idő után a kapcsolatok exportálásra kerülnek, és megjelenik a lista és az állapot. Internetkapcsolat szükséges.

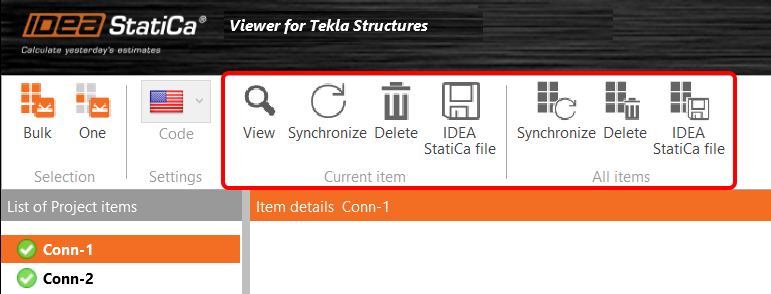

Most több műveletet is kiválaszthat, mind egyetlen kapcsolatra (Aktuális elem), mind a lista összes elemére vonatkozóan:

• MEGTEKINTÉS Megnyitja a webböngészőt a kapcsolattal az online Viewerben.
• SZINKRONIZÁLÁS Beolvassa a már exportált kapcsolatok változásait. Lehetséges szinkronizálni az olyan változtatásokat, mint a megváltozott keresztmetszetek, lemezek méretei/vastagsága, megváltozott csavarok stb.
• TÖRLÉS Törli a már exportált kapcsolatot a listából.
• IDEA StatiCa FÁJL Letölti az .ideacon fájlt a gépére. Ez a fájl megnyitható az IDEA StatiCa Connection-ben, feltéve, hogy érvényes licenccel rendelkezik.

További műveletek végezhetők a Viewer alkalmazásban. A 3D DWG fájl vagy az IDEA StatiCa fájl letöltéséhez használja a megfelelő parancsokat a Projekt fül alatt.
