Acélszerkezeti kapcsolatok hatékony tervezése!

Innovatív módszer az acélkapcsolatok kialakítására és előírások szerinti ellenőrzésére, percek alatt.

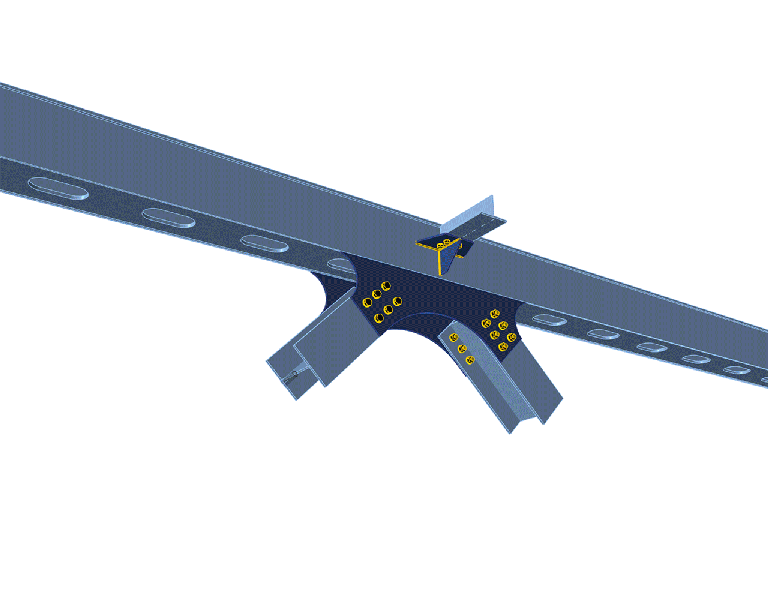

IDEA StatiCa Connection (Desktop)
Síkbeli szerkezetek

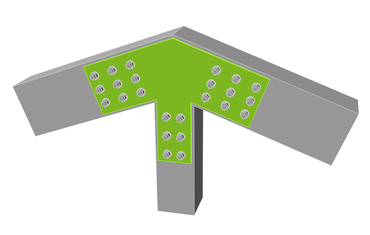

2D frame - Diagonal with gusset plate, haunch, end plate
Oszloptalpak, horgonyzások

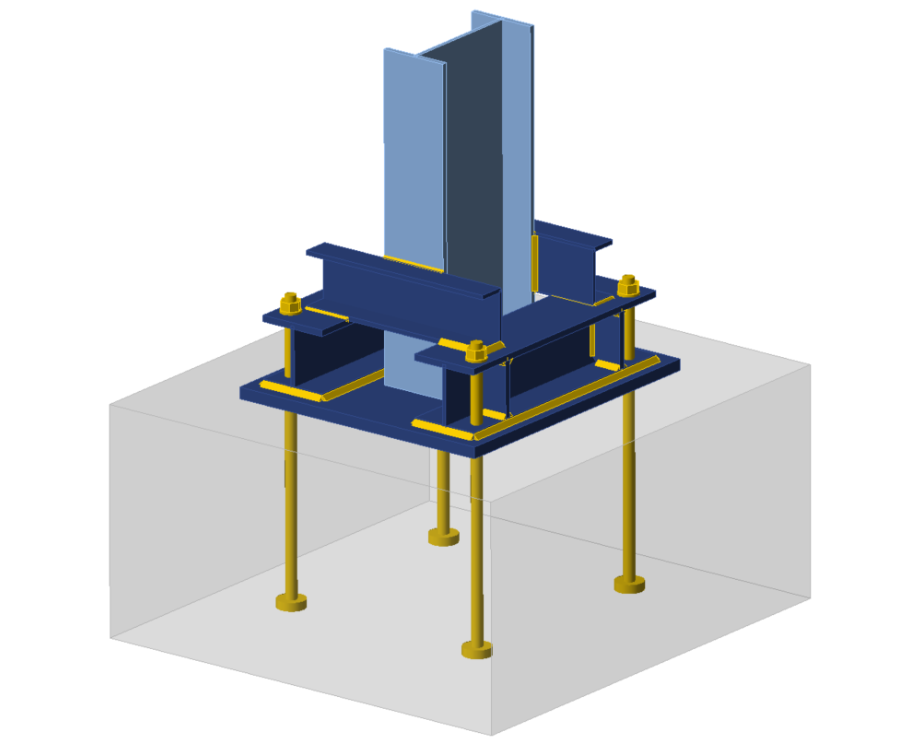

Anchoring - inclined column with base plate and stiffeners
Térbeli szerkezetek

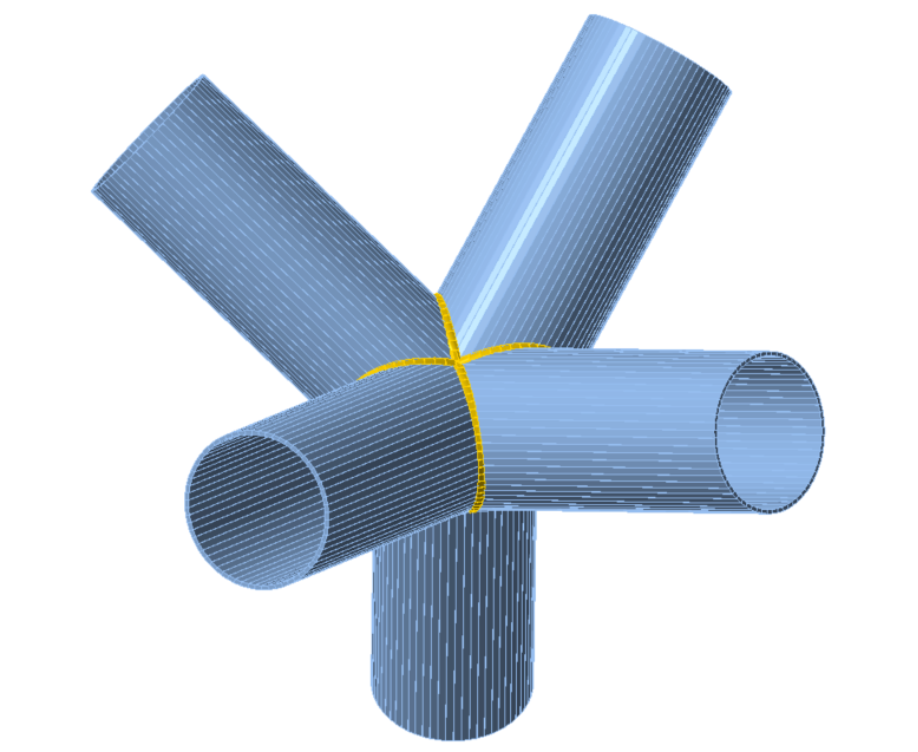

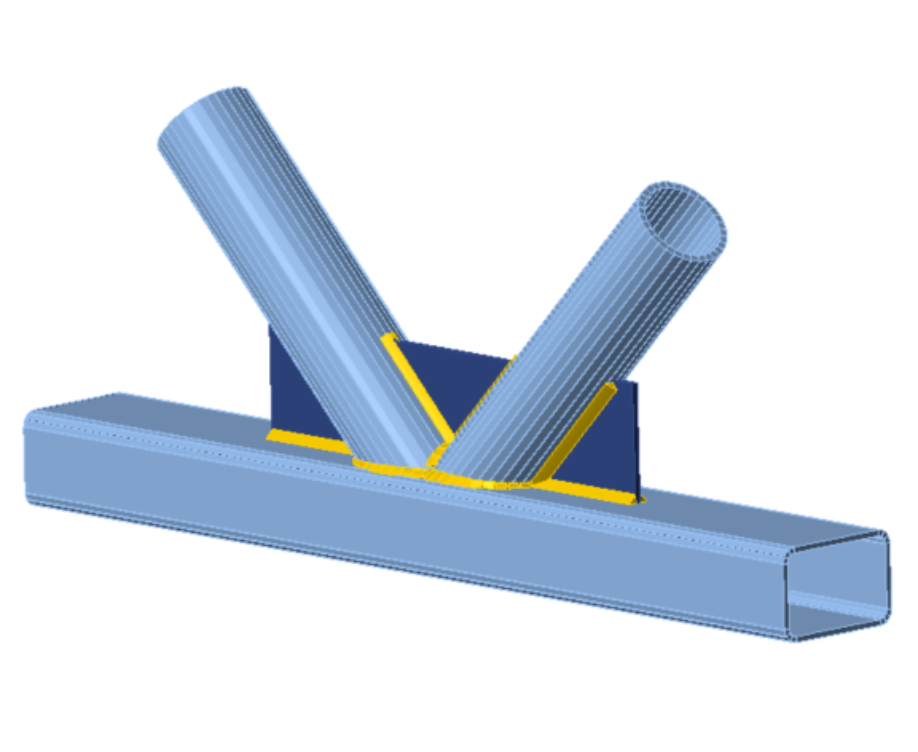

3D frame - general welded joint with hollow cross-sections
Az IDEA StatiCa Connection gyors és átlátható eredményeket nyújt, legyen szó csavarozott, hegesztett kapcsolatokról, vagy akár lehorgonyzásokról. Feszültségek és deformációk vizsgálata, merevség és teherbírás számítása, horpadás és csomóponti tönkremenetel ellenőrzése EC, AISC és CISC szabványoknak megfelelően. A leggyakrabban használt kapcsolatok sablonjai, valamint hengerelt és alkotott keresztmetszetek nagy adatbázisa áll rendelkezésre.
Z

BÁRMELY TOPOLÓGIA

Tetszőleges forma és korlátlan kapcsolatszám a csomópontokban, melyeket projekt követelményei határoznak meg, nem pedig a szoftver képességei.
Z

BÁRMELY TERHELÉS

A szerkezetre ható összes erő elemzése. A csomópont átfogó ellenőrzésekor a program figyelembe veszi a gerendák és kapcsolatok összes komponensét, így a mérnököknek mindig biztonságos tervezést tesz lehetővé.
Z

PERCEK ALATT

Lerövidíti a teljes tervezési és ellenőrzési folyamatot, hogy része lehessen a statikus mérnökök és gyártók mindennapi munkájának a világ bármely táján.
Az IDEA StatiCa Connection a következőket biztosítja:
Átfogó ellenőrzés

A különböző szabványok és nemzeti mellékletek szerint

Overall check - steel joint with bolts and stub
Feszültség- és alakváltozás vizsgálata

A csomópontok automatikus végeselem modell generálása

Stress/ strain analysis - anchorage of a column with a bolted diagonal
Merevségelemzés

tetszőleges csomóponti kapcsolatra

Stifness analysis - Bolted steel joint with dog bones on flanges for seismic areas
Kapcsolat méretezése a kapcsolt rúdelem teherbírásával

Földrengéses területekre tervezett csomópontok ellenőrzése

Member Capacity Design - splices and inclined stiffeners
Horpadás vizsgálata

Mértékadó horpadási alakok és kritikus terhelési tényezők

Buckling analysis - Local buckling of a steel plate at column anchoring with stiffeners, ribs and a hole in the web
Csomópontok teherbírási számítása

Maximális terhelés, a csomópont tartalék-teherbírása

Design Joint Resistance - general 3D joint with hollow cross-sections and stub
Egyéb mérnöki szoftverek eredményeinek a felhasználása
IDEA StatiCa Connection
=

FEA SZOFTVER

FEA SOFTWARE – Indítsa projektjét teljesen új modellel, vagy használjon AxisVM, Scia Engineer, ConSteel, Robot, MIDAS Civil + Gen, STAAD.Pro, SAP 2000, ETABS, Staad PRO, RFEM, RSTAB, stb. programokból importált geometriát és terhelést és csökkentse a tervezésre szánt időt.
=

CAD SZOFTVER

CAD szoftver – Használja ki az IDEA StatiCa és Tekla Structures, Revit vagy Advance Steel közötti kapcsolat előnyeit a gyártmánytervek elkészítéséhez és a gyártási folyamat támogatására.

Megkönnyíti a szerkezettervező mérnökök napi munkáját

Az IDEA StatiCa Connection segítségével bármilyen formájú és terhelésű acélszerkezeti csomópontot könnyen megtervezhet. A teljes elemzés-tervezés-méretezés folyamatát percekre csökkenti, ezzel növelve az acél csomópontok és kapcsolatok megtervezésének hatékonyságát a mérnökök és a gyártók számára, szerte a világon.

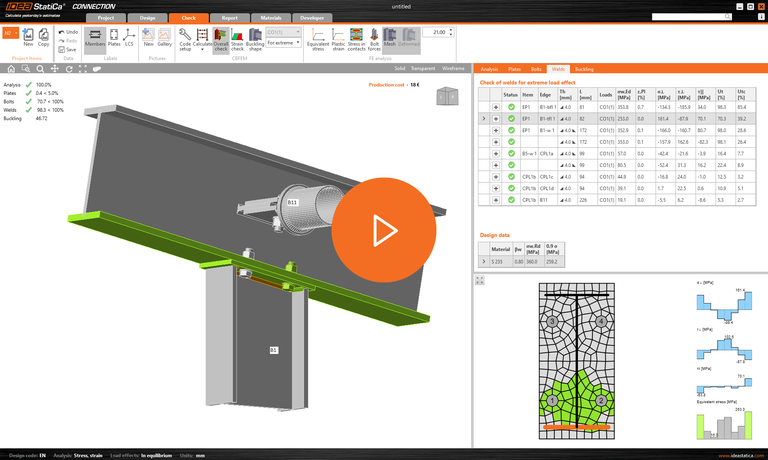

BIZTONSÁG
Biztonságos tervezést tesz lehetővé a mindig rendelkezésre álló nemzeti előírásoknak megfelelően.
IDŐMEGTAKARÍTÁS
A mérnökök a kapcsolatok tervezési idjének 70% -át a szabványostól eltérő kapcsolatok tervezésére fordítják. Tervezze meg ezeket is néhány perc alatt!
OPTIMALIZÁLÁS
Használja ki a program előnyeit és tervezze meg hatékonyan a csomópont gazdaságos kialakítását.
Tervdokumentáció
Háromféle tervdokumentáció közül választhat: egy soros, egy oldalas vagy többoldalas részletes számítási eredmények az Eurocode, AISC vagy az CISC szerinti összes ellenőrzéssel és hivatkozással.
Report1
Report2
Report3

Tetszőleges forma – Gyártási műveletek

Stiffeners
Circular end plate, stiffeners
Irregular bolt group, flange notches
Double haunches

Bármilyen terhelés – tetszőleges igénybevételek a globális statikai számításóbl

Base plate – N, My, Mz
Oszloptalp – N, My, Mz
Generally loaded node - Combination of internal forces

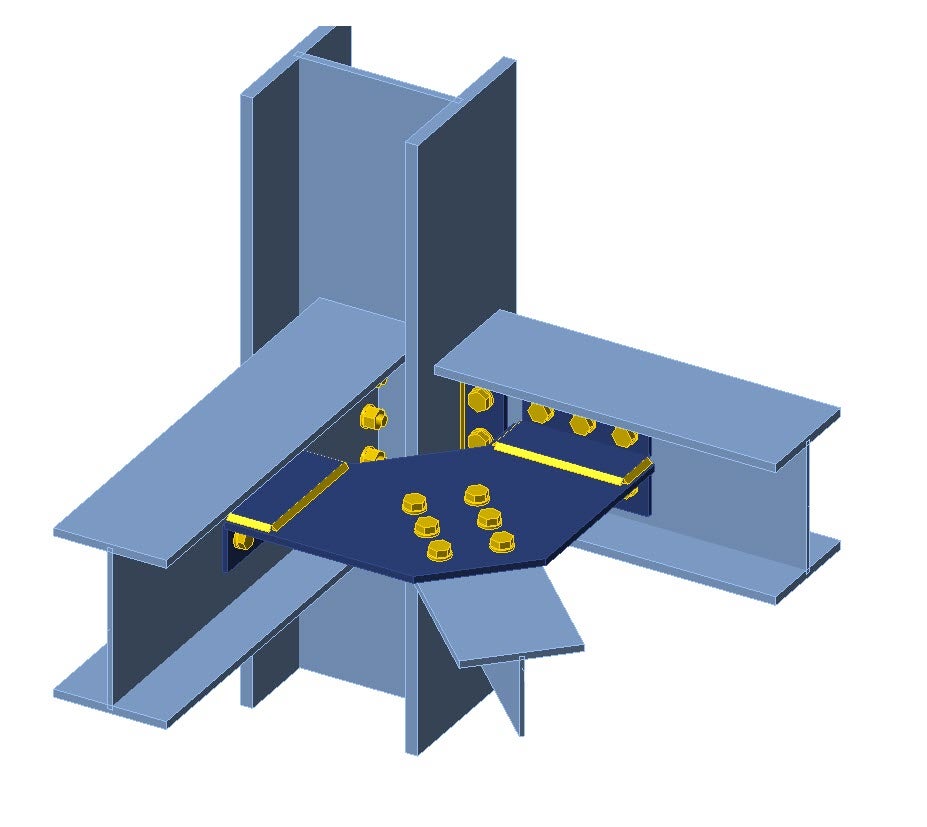

Csomópont tetszőleges irányú terhelhetősége
End plate - My, Mz, Vy, Vz
Homloklemez – My, Mz, Vy, Vz

Acélszerkezeti csomópontok 3D modellezése

Az acélszerkezeti csomópontok több kapcsolatból vagy lemezekből, varratokból és csavarokból állhatnak, legyenek ezek gerenda kapcsolatok vagy lehorgonyzások. Az végeselem modell automatikusan generálódik.

Lemezek

A csomóponti komponenseket lemezelemekből építjük fel – úgy a hengerelt keresztmeteket, mint a különboző merevítők, bordákat. A lemezek valódi alakja kerül modellezésre. Minden lemezre külön képezzük a végeselem hálót és vizsgáljuk az alakváltozását.
Plates - meshed independently



Kontaktfelületek

A nemlineáris viselkedésű kontaktfelületek két párhuzamos lemezelem vagy lemezfelület és lemezél közé modellezzük autómatikus úton, melyek csak nyomást továbbítanak a két elem között, egyáltalán nem dolgoznak húzás esetén.

Contact - 100% of the pressure 0 % of the tension

Alaptestek

Vizsgálhatunk lehorgonyzott csomópontokat is. Az a talplemez és alaptest között szintén kontaktfelület biztosítja a két felület kapcsolatát. A húzóerőket a horgonycsavarok veszik át, a nyírást pedig vagy a csavarok, vagy a talplemez és alaptest között fellépő súrlódás vagy pedig a nyírófog.

Concrete block - Shear taken by bolts, friction or shear iron

Varratok

A nem lineáris rugóként modellezett varratok a csomópontot alkotó komponenseket kötik össze. Minden varrat átfogó ellenörzése elvégezhető az EC, AISC és CISC előírásainak megfelelően.Welds - constrains between plateswelds



Csavarok

Húzott és nyírt csavarok egyedi, nem lineáris rugómodell felhasználásával. Húzás és nyírás interakciójának, palástnyomás és feszítés figyelembe vétele.

Bolts - Nonlinear springs

IDEA StatiCa Connection programmal tervezett csomópontok

Roof of the stadium - 3D joint of a truss costruction with hollow cross-sections
Department store - column anchoring using anchors with washers and a shear iron
Pedestrian footbridge - The lower belt of the bridge truss structure with a gusset plate

Az új CBFEM módszer lényegileg változtatja meg a szerkezeti csomópontok tervezésének módját.

Két rangos műszaki egyetemmel együttműködve új módszert dolgoztunk ki a tetszőleges formájú és terhelésű acélszerkezeti csomópontok méretezésére és ellenőrzésére. Ennek neve CBFEM – komponens alapú végeselem módszer (Component Based Finite Element Method). 5 év előzetes kutatást és elméleti előkészítést követően a szoftver első változata 24 hónapot tartó fejlesztettük és programozást követően 2014 májusában jelent meg.

A CBFEM működése

két, a mérnökök által világszerte használt, jól ismert és megbízható módszert kombinálunk, a végeselem-módszert és a komponens-módszert:

A csomópontot komponensenként építjük fel

Acéllemezek modellezése végeselemes módszerrel, ideális rugalmas-képlékeny anyagmodellt alkalmazva.

A csavarok, varratok és alaptestek modellezése nemlineáris rugóként.

Az egyes komponensek belső erőinek elemzésére a végeselem-modell használatos.

A lemezek az EC3 szerinti 5%-os képlékeny alakváltozási határra történő ellenörzése.

Minden egyes komponens a szabványnak megfelelő, komponens módszer szerinti lellenörzése.

Eredmények kiértékelése és ellenörzése valós kisérletekkel

A CBFEM módszer és az IDEA StatiCa Connection biztonságosságának és megbízhatóságának igazolására elvégzett összes vizsgálat eredményeit közzétettük és elérhetővé tettük. Látogasson el honlapunkra, hogy megvizsgálja ezeket. Wald professzor és csapata egy, a CBFEM módszerrel tervezett acélszerkezeti kapcsolatok tervezéséről írot könyvet:

Acélszerkezeti kapcsolatok magas szintű tervezési folyamatainak a tesztelése (Benchmark cases for advanced design of structural steel connections)
