Conception des assemblages en acier – réinventée

Un nouveau moyen de conceptualiser et vérifier tous les assemblages en acier selon la norme, en quelques minutes.

IDEA StatiCa Connection (desktop)

Charpentes et treillis 2D

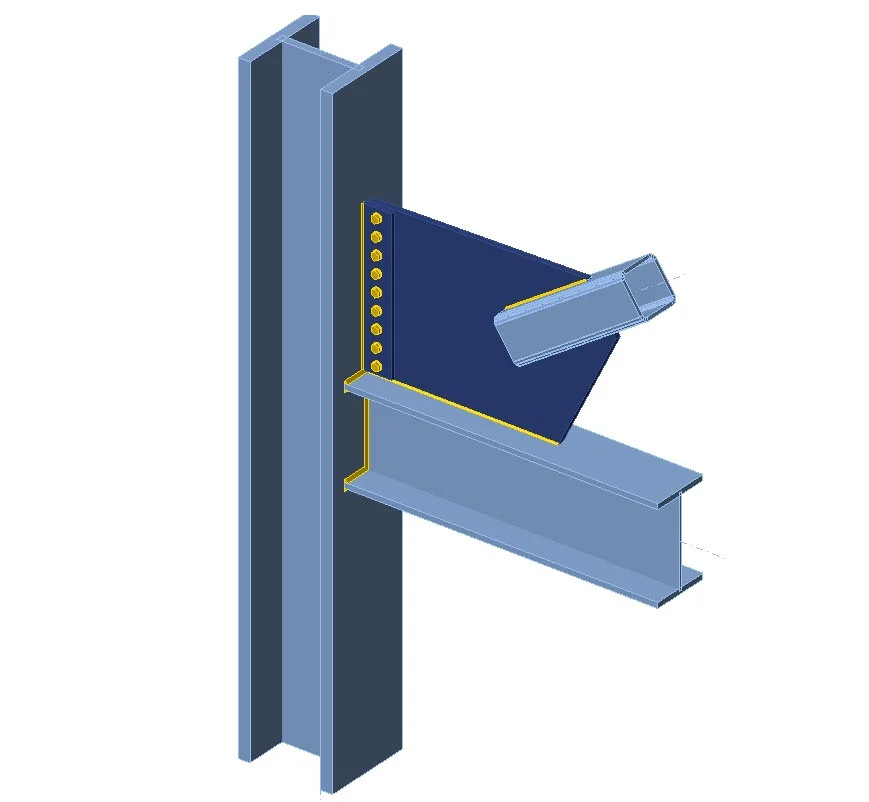

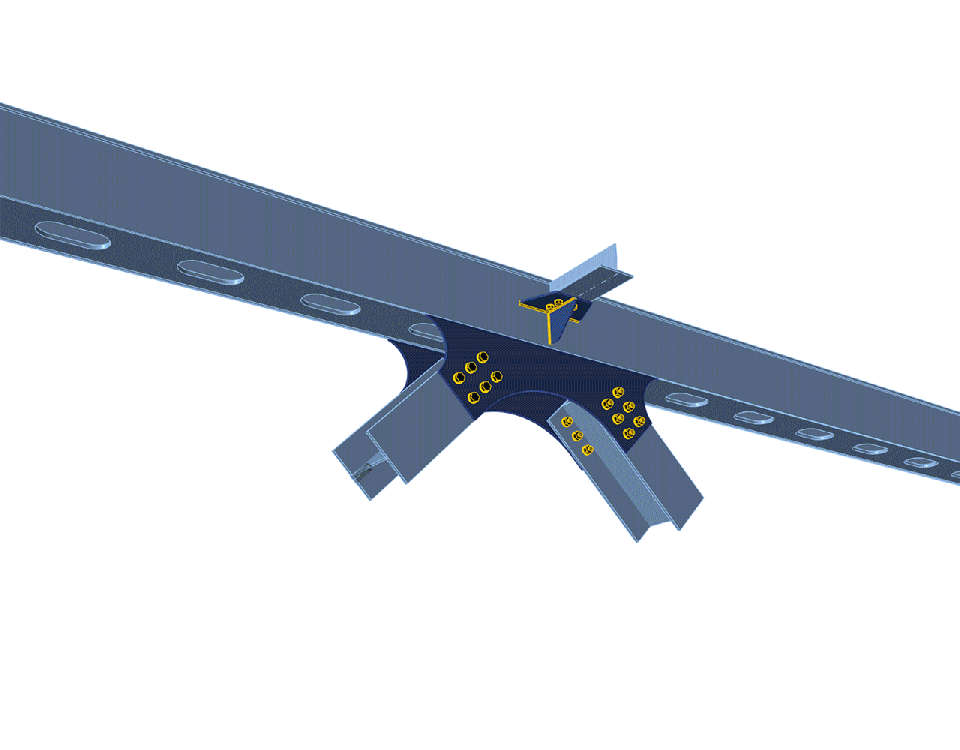

2D frame - Diagonal with gusset plate, haunch, end plate

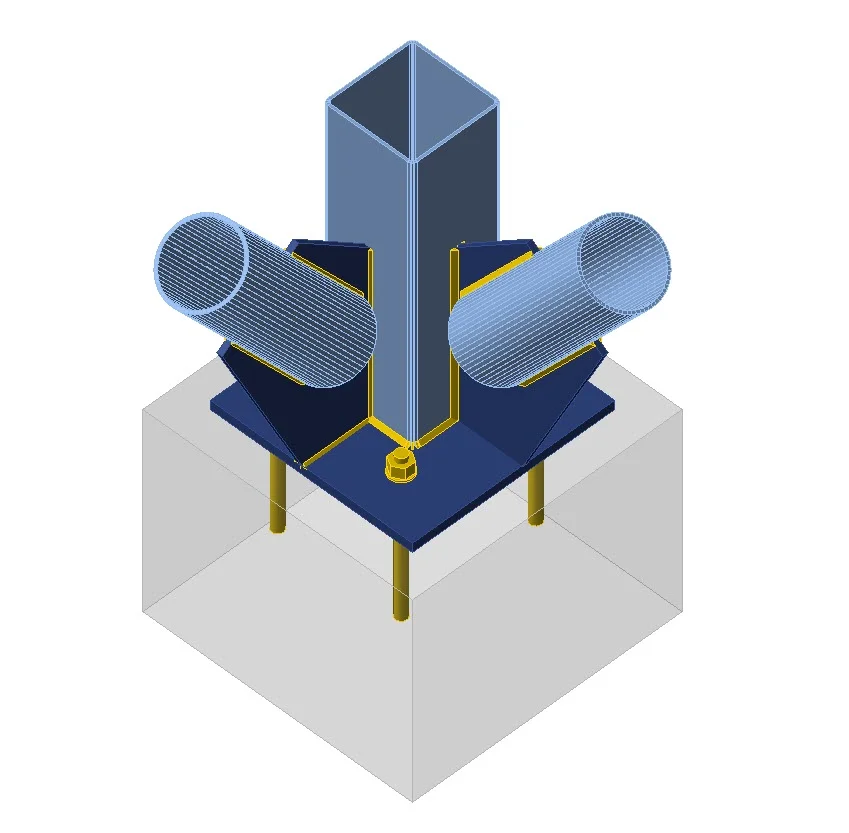

Bases, ancrage

Anchoring - inclined column with base plate and stiffeners

Charpentes et treillis 3D

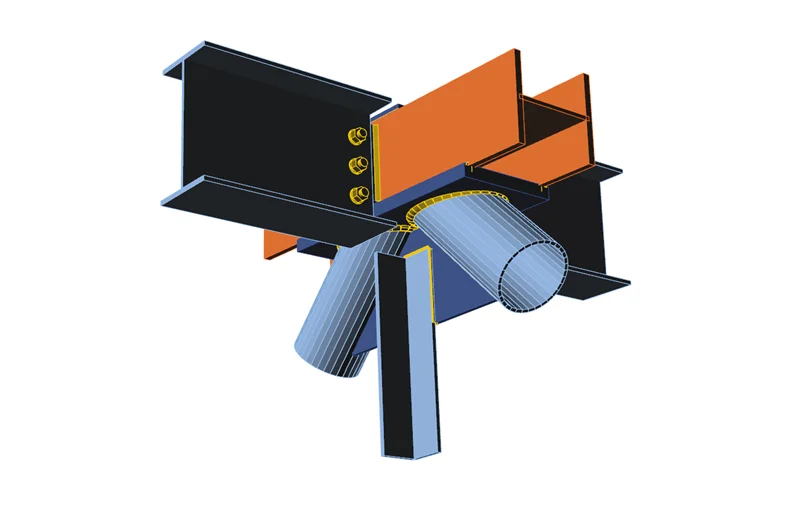

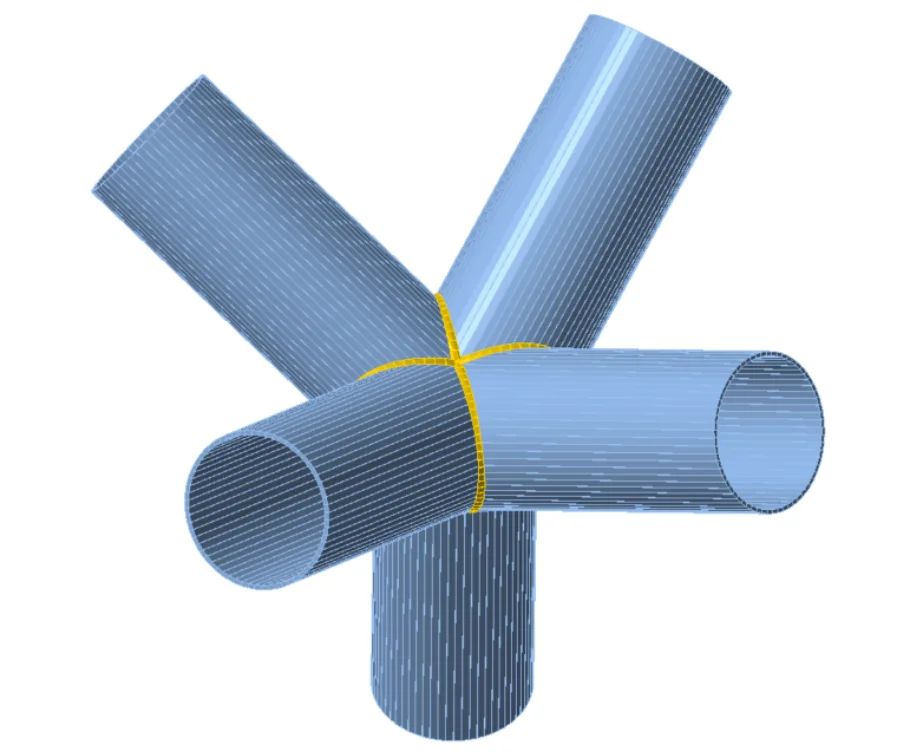

3D frame - general welded joint with hollow cross-sections

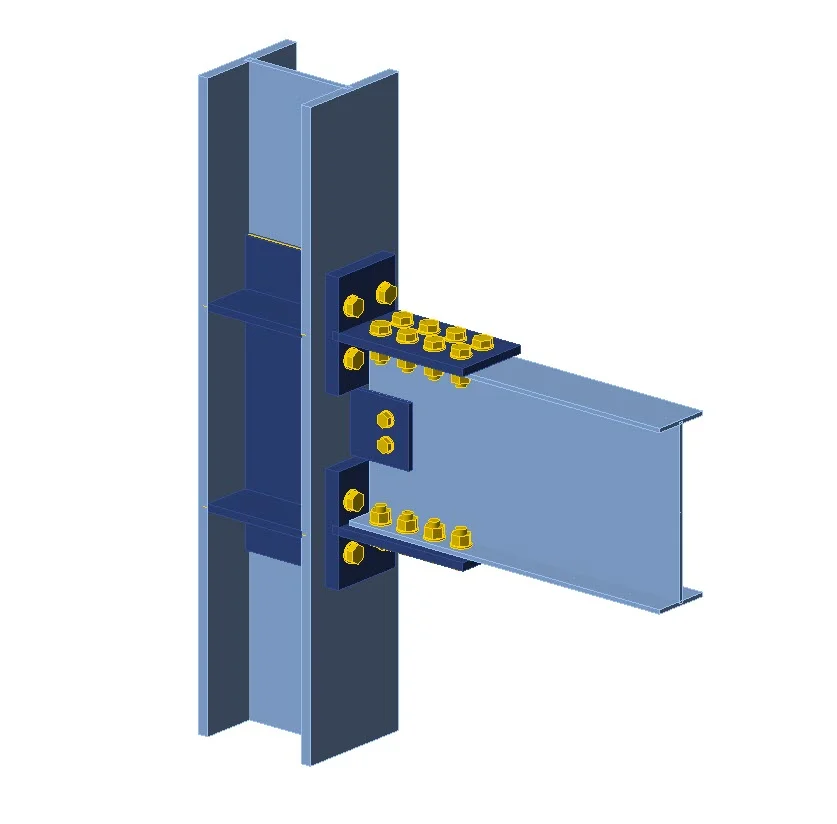

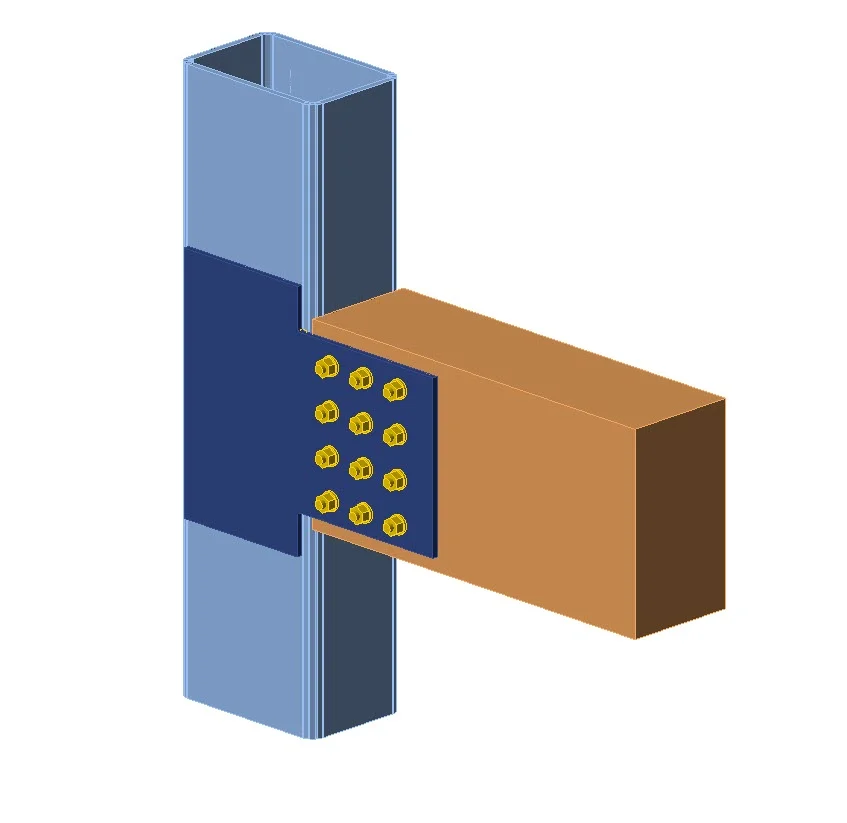

IDEA StatiCa Connection est capable de conceptualiser tous les types d’attaches soudés ou boulonnés, pieds de poteaux, bases et ancrages. Le programme propose des vérifications précises, résultats de l’analyse de la résistance, de la rigidité et du flambement d’un assemblage en acier. Les boulons, soudures et blocs de béton sont vérifiés selon EC/AISC. Les modèles des assemblages les plus utilisés sont disponibles, ainsi qu’une vaste gamme des composants laminés à chaud et soudés en plaque prédéfinis.

Z

CHAQUE TOPOLOGIE

Pas de limites de nombre d’attaches dans un assemblage et de méthode de leur raccordement. La forme est définie par les exigences du projet, pas par les capacités du logiciel.

Z

CHAQUE CHARGE

Tous les efforts sont analysés. La vérification globale de l’assemblage tient compte des interactions entre toutes les poutres et tous les assemblages. Les ingénieurs restent assurés.

Z

EN MINUTES

Le processus entier de conception et de vérification reste assez court pour devenir une partie du travail quotidien des ingénieurs en structure et des fabricants autour du monde.

IDEA StatiCa Connection offre

Vérification globale

Selon les normes de conception nationales
différentes

Overall check - steel joint with bolts and stub

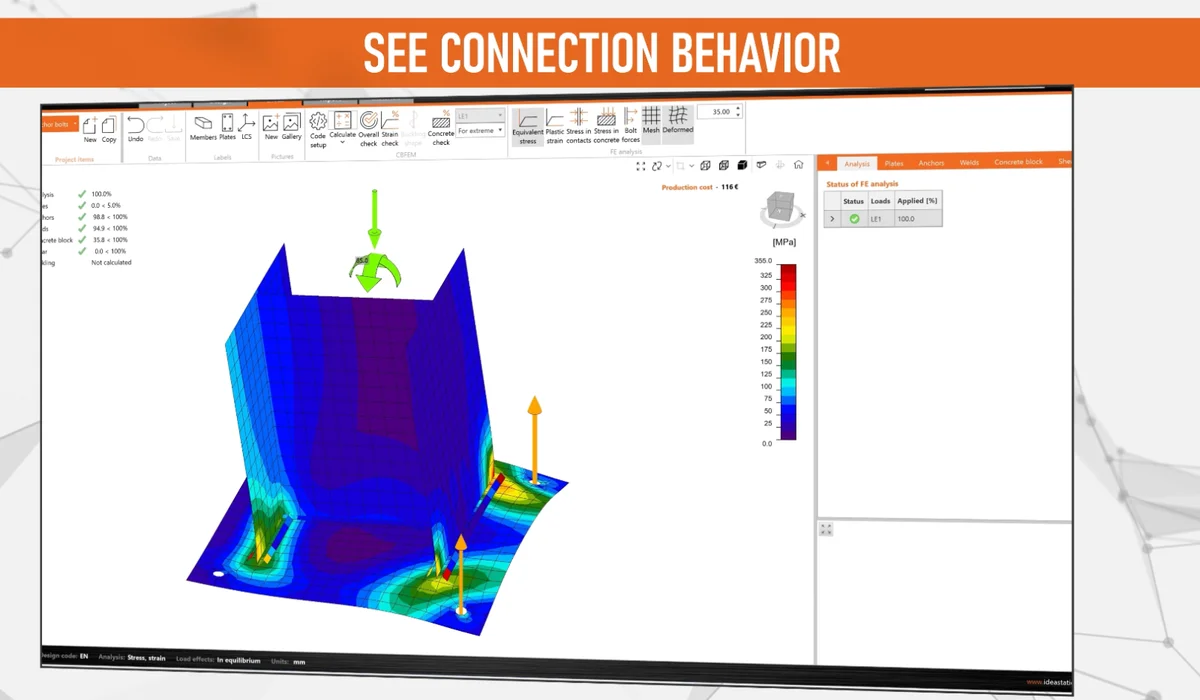

Analyse contrainte/déformation

Modèle EF de l’assemblage en acier est composé
automatiquement

Stress/ strain analysis - anchorage of a column with a bolted diagonal
Analyse de rigidité

Rigidité rotative ou transversale de chaque
assemblage

Stifness analysis - Bolted steel joint with dog bones on flanges for seismic areas
Conception de capacité des composants

Vérification sismique des assemblages
non-dissipatifs

Member Capacity Design - splices and inclined stiffeners

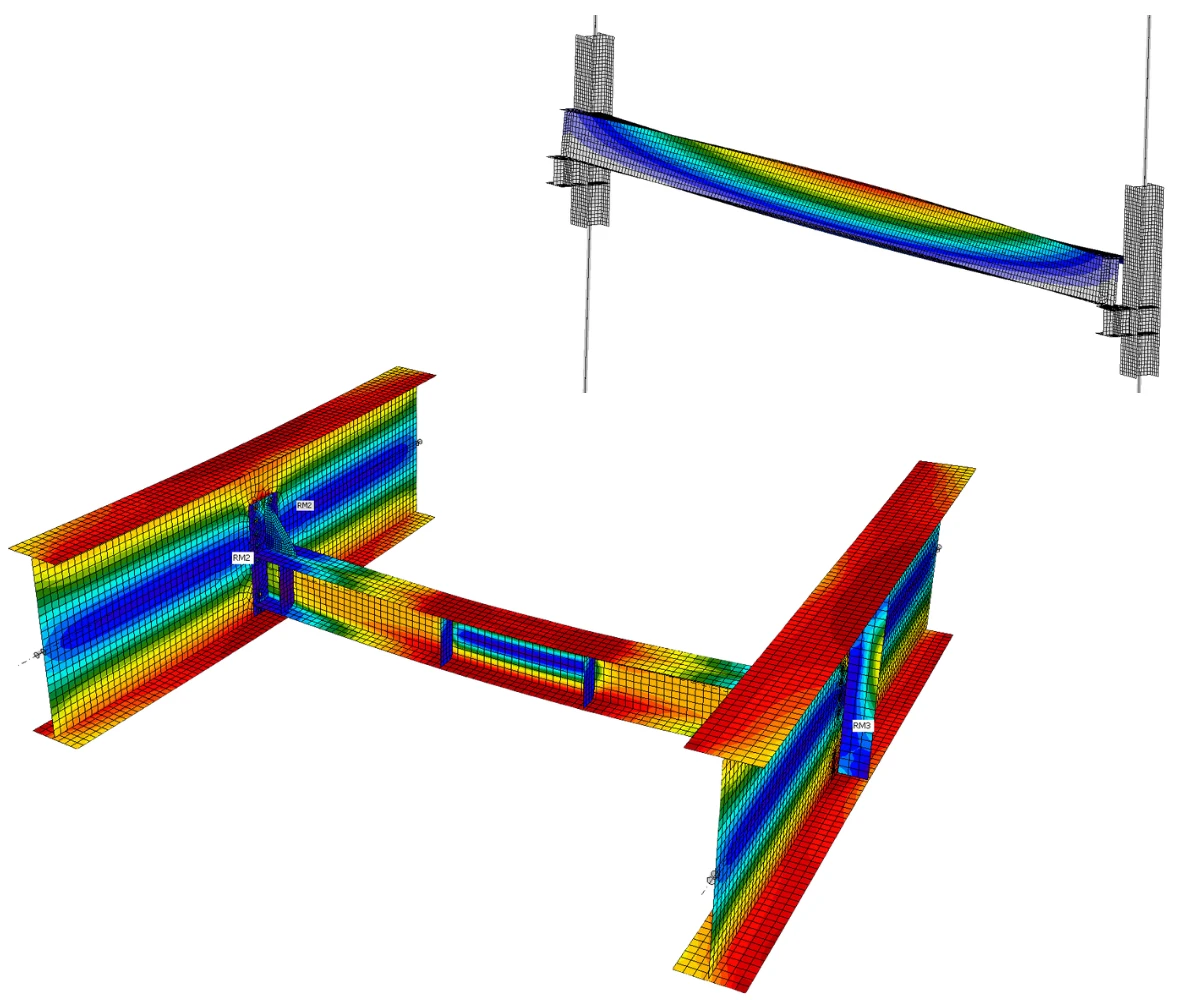

Analyse de flambement

Les effets locaux de flambement et facteurs de charge
critiques

Buckling analysis - Local buckling of a steel plate at column anchoring with stiffeners, ribs and a hole in the web
Résistance de l’assemblage de conception

Charges maximales possibles, réserve de la capacité
de l’assemblage

Design Joint Resistance - general 3D joint with hollow cross-sections and stub

Travaillez avec les données d’autres programmes

IDEA StatiCa Connection

=

LOGICIELS MEF

Conceptualisez votre assemblage à partir de zéro ou utilisez la géométrie et le chargement importés de Robot, Revit, MIDAS Civil + Gen, STAAD.Pro, SAP 2000, Scia Engineer, RFEM, RSTAB, AxisVM, ConSteel et d’autres, ce qui gagne encore plus de temps

=

LOGICIELS DAO

Profitez de l’intégration dans Tekla Structures et Advance Steel afin de fournir les dessins d’atelier et de soutenir le processus de fabrication

Le travail quotidien des ingénieurs amélioré

IDEA StatiCa Connection est capable de conceptualiser les assemblages et attaches en acier de chaque topologie, chargés dans toutes les directions. Le processus entier d’analyse-conception-vérification est effectué en quelques minutes. Cela ouvre une possibilité pour les ingénieurs en structure et les fabricants autour du monde d’augmenter leur productivité dans la conception des assemblages et attaches en acier.

RESTEZ SÛRS

Restez sûrs avec toutes les vérifications selon les normes nationales sélectionnées qui sont disponibles à tout moment.

GAGNEZ DU TEMPS

Les ingénieurs consacrent 70 % du temps de conception des assemblages aux 30 % des cas non-standards. Effectuez-les en quelques minutes également.

OPTIMISEZ

Connaissez la quantité précise du matériau nécessaire pour l’assemblage et profitez-en.

Rapport d’impression

Vous pouvez choisir entre trois types de rapports d’impression – une ligne, une page et détaillé. Toutes les vérifications selon Eurocode ou AISC sont affichées et référencées.

Report1
Report2
Report3

Chaque topologie – opérations de fabrication

Stiffeners
Circular end plate, stiffeners
Irregular bolt group, flange notches
Double haunches

Chaque chargement – tous les efforts internes de l’analyse globale 3D

Base plate – N, My, Mz

Pieds de poteau – N, My, Mz

Generally loaded node - Combination of internal forces

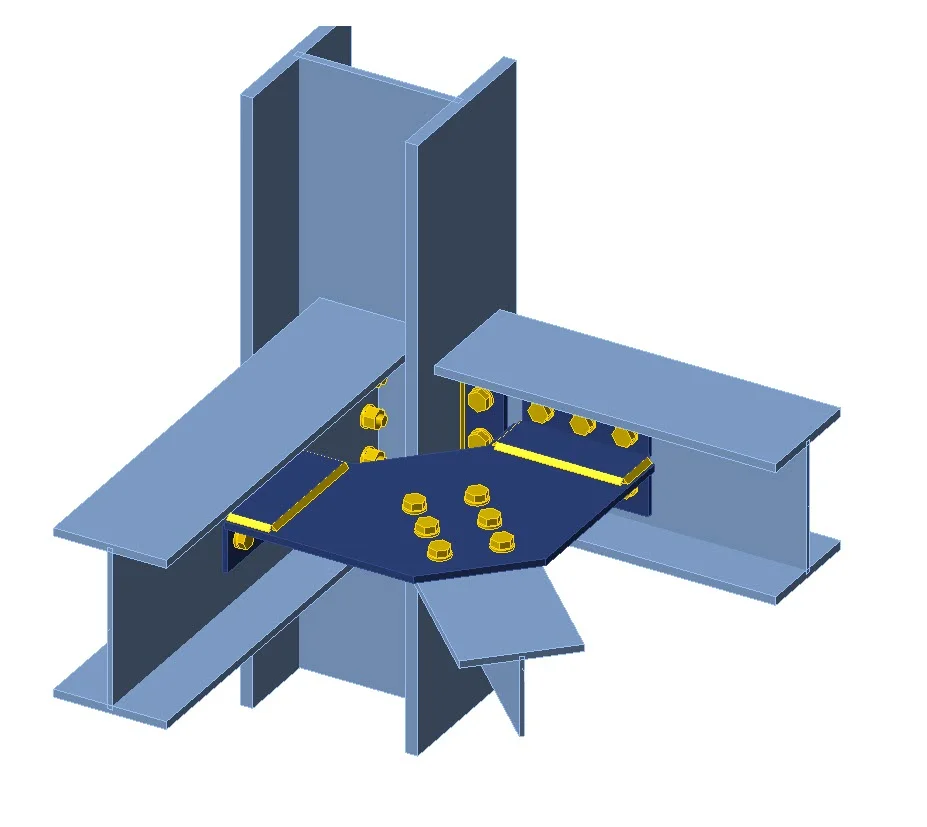

Assemblage chargé 3D

End plate - My, Mz, Vy, Vz

Platine d’about – My, Mz, Vy, Vz

Simulation 3D d’un assemblage en acier

Assemblage en acier est composé des plaques, soudures, boulons, contacts et peut être ancré dans un bloc de béton. Un modèle MEF est généré automatiquement.

Plaques

Le modèle est composé des plaques en acier – toutes les deux parties des composants en acier et des plaques raidisseuses. La forme réelle des plaques est préservée.
Chaque plaque est maillée de manière indépendante. La déformation équivalente est vérifiée.

Plates - meshed independently

Save

Contacts

Les contacts apparaissent aux sites où deux plaques touchent. Ils prennent 100 % de la pression, mais ne participent pas du tout dans la tension.

Contact - 100% of the pressure 0 % of the tension

Save

Save

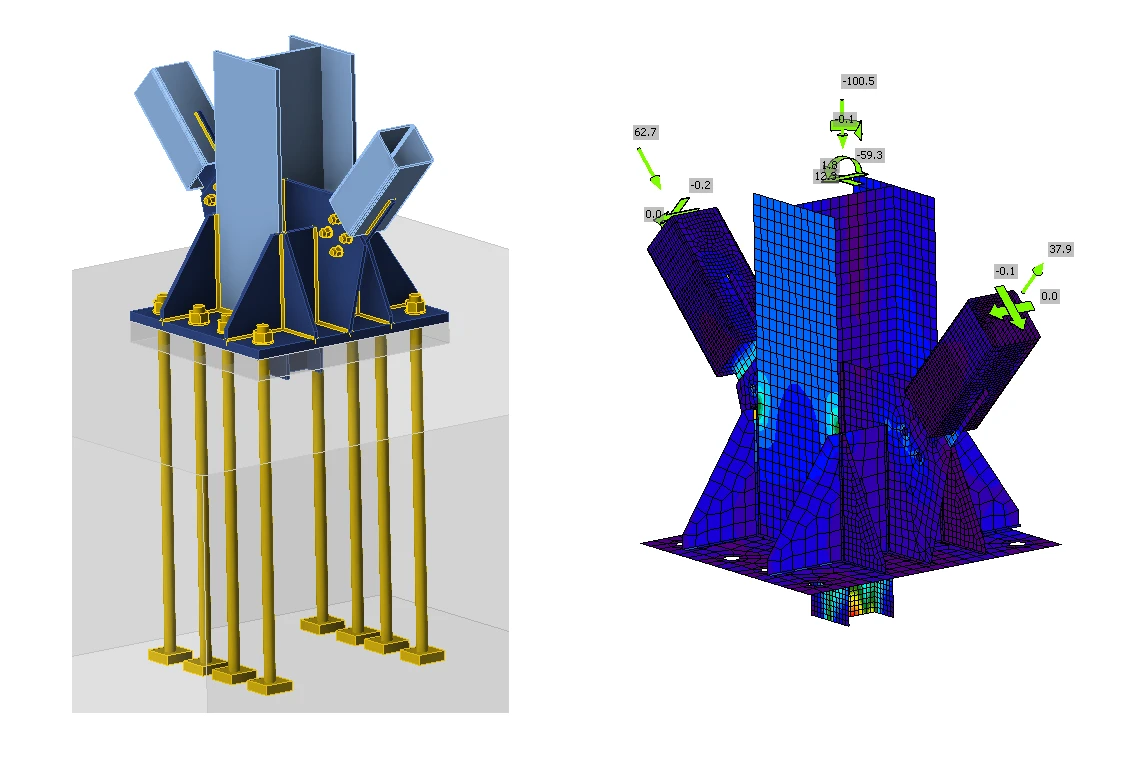

Bloc de béton

La structure en acier peut être ancrée dans un bloc de béton. Le pied de poteau touche le béton. La tension est prise par les tiges, le cisaillement par les boulons, le frottement par la bêche.

Concrete block - Shear taken by bolts, friction or shear iron

Save

Save

Soudures

Les soudures sont modélisées comme les contraintes entre les plaques. Les efforts dans chaque soudure sont évalués. Les contraintes dans la soudure sont vérifiées selon EN/AISC.

Welds - constrains between plateswelds

Save

Save

Boulons

Les boulons sont des ressorts non-linéaires qui prennent la tension et le cisaillement.

Bolts - Nonlinear springs

Save

Conception par IDEA Statica Connection

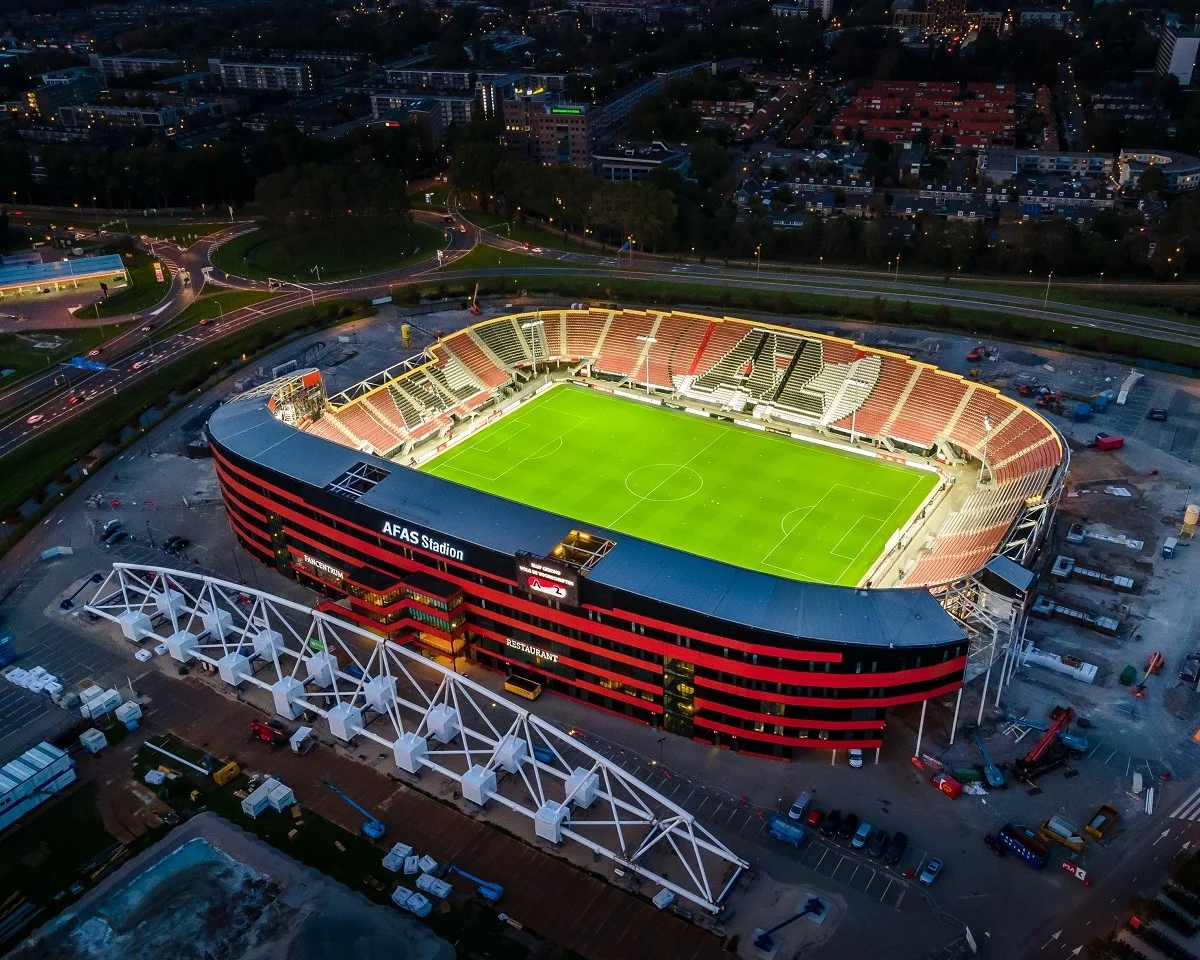

Roof of the stadium - 3D joint of a truss costruction with hollow cross-sections
Department store - column anchoring using anchors with washers and a shear iron
Pedestrian footbridge - The lower belt of the bridge truss structure with a gusset plate

Nouvelle méthode CBFEM change la donne de la conception structurelle des assemblages

En coopération avec les deux universités techniques principales, nous avons créé une nouvelle méthode pour analyser et vérifier les assemblages en acier en formes et charges générales. Elle s’appelle Méthode des éléments finis basée sur les composants (CBFEM). Après 5 ans de recherche préliminaire et préparations théoriques, la première version de l’application a été codifiée en 24 mois et publiée en mai 2014.

Comment CBFEM fonctionne

Nous avons combiné deux méthodes bien connues et vérifiées utilisées par les ingénieurs autour du monde – la méthode d’éléments finis et méthode des composants :

L’assemblage est divisé en composants

Toutes les plaques en acier sont modélisées selon la méthode d’éléments finis en utilisant le matériel élastique-plastique idéal

Boulons, soudures et blocs de béton sont modélisés comme des ressorts non-linéaires

Le modèle d’éléments finis est utilisé pour l’analyse des efforts internes dans chaque composant

Plaques sont vérifiées pour la déformation plastique limite – 5 % selon EC3

Chaque composant est vérifié selon les formules spécifiques définies par la norme nationale, comme avec la méthode des composants

Validation et vérification

Les résultats de tous les tests effectués pour confirmer la sécurité et fiabilité de la méthode CBFEM et d’IDEA StatiCa Connection sont publiées et disponibles. Visitez notre site web pour les consulter. Le Professeur Wald et son équipe ont aussi publié un livre dédié à la conception structurelle des assemblages en acier par la méthode CBFEM :

Benchmark cases for advanced design of structural steel connections
