Beton & Vorspannung einfach gemacht

Wir haben die Komplexität der Baunormen für Sie gelöst. Entwurf von Trägern, Querschnitten und Details von bewährten und vorgespannten Betonkonstruktionen.

IDEA StatiCa Detail

Trägerdetails

Trägerdetails

Wändedetails

Wändedetails

Querträger

Querträger

Rahmengelenke

Rahmengelenke

Aufhänger

Aufhänger

Konsolen

Konsolen

IDEA StatiCa Detail arbeitet effizient mit allen Bauteilen zusammen, die auch als Diskontinuitätsbereiche bezeichnet werden –  wie z.B. Wände, abgesetzte Enden, Öffnungen, Konsolen und Bereiche oberhalb der Stützen. Es bietet präzise Prüfungen der Beton- und Bewehrungsfestichkeiten, Spannungen und Dehnungen. Diese Ergebnisse werden für ein besseres Verständnis der Konstruktionsdetails deutlich visualisiert.

Z

JEDE GEOMETRIE

Keine Einschränkungen in Art und Form von Details. Jeder Typ kann leicht laut Ihrer Projektanforderungen geometrisch definiert, bewährt und berechnet werden.

Z

JEDE BELASTUNG

Die Gesamtprüfung des Details berücksichtigt Interaktion der inneren Kräfte in der Ebene. Der Ingenieur befindet sich immer auf der sicheren Seite.

Z

IN MINUTEN

Der gesamte Entwurfs- und Nachweisprozess wird so kurzgehalten, dass er ein Teil der täglichen Arbeit von Bauingenieuren und Herstellern weltweit sein kann.

IDEA StatiCa Beton & Vorspannung – Desktop

Betonfertigteile

Pretensioned precast concrete beam

Brücken

Multi cell concrete box girder bridge

Monolithe

Composite cast-in place column

IDEA StatiCa Concrete & Prestressing ermöglicht einen effektiven Entwurf aller Stahlbeton-, Spann- und Verbundbauteile, Querschnitte und Details.
Prüfungen entsprechen den Anforderungen an den Grenzzustand der Tragfähigkeit und der Gebrauchstauglichkeit, einschließlich der Durchbiegungsprüfung unter Berücksichtigung von Rissbildung. Die statische Berechnung von Fertigteilen und Brücken erfolgt als zeitabhängige Analyse in Bezug auf Bauphasen.

Z

EINFACH ZU GEBRAUCHEN

Schnelle und einfache Eingabe mit Hilfe eines Wegweisers, automatisch generierte Eingabedaten, intelligenter Vorentwurf, Benutzer-Vorlagen für Bewehrung und Sehnen, und andere Funktionen ermöglichen eine einfache und schnelle Arbeit. IDEA StatiCa ist eine perfekte Anleitung durch komplexe Eurocode-Anforderungen.

Z

KOMPLEXE LÖSUNG

Umfassender Nachweis der Träger und Details nach Baunorm-Bestimmungen und breite Palette von nationalen Anhängen. Komplette Prüfung von Brücken, Gebäuden, “Weißen Wannen” für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit.

Z

WIRTSCHAFTLICH UND SICHER

Konstruktionsmethoden für den optimalen Einsatz aller Materialien im Querschnitt. Transparente Annahmen und “White-Box” Ergebnisse ermöglichen eine Minimierung der Risiken von Strukturfehlern.



IDEA StatiCa Concrete & Prestressing bietet

Kies- und Stahlbeton

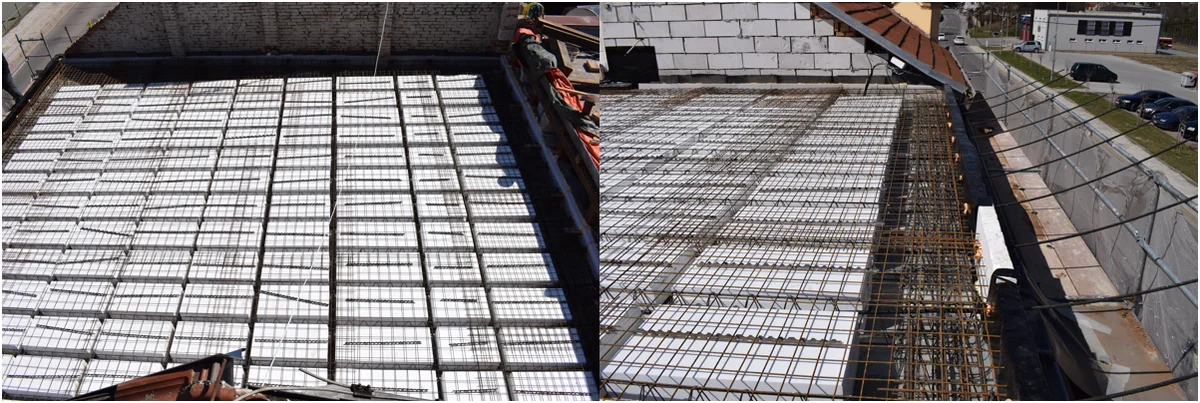

Spiroll pretensioned precast roof slab

Vorgespannter Beton

Pre- tensioned concrete

Nachgespannter Beton

Posttensioned cast-in place haunched concrete bridge

Verbundbeton

Composite concrete

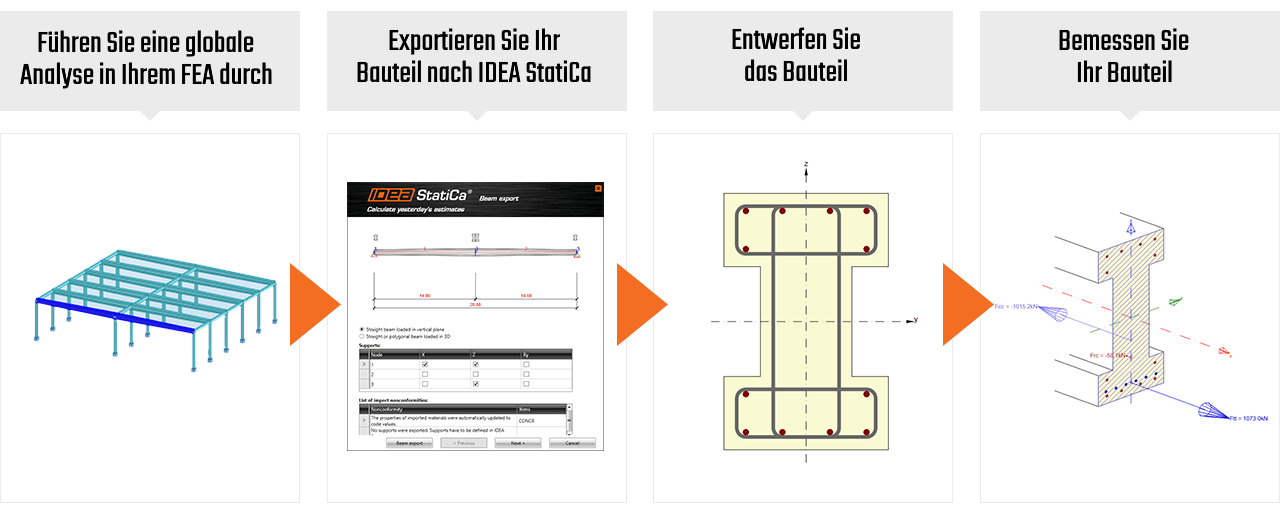

BIM – effektiver Workflow

IDEA StatiCa Beton & Vorspannung

=

FEA PROGRAMME

Nutzen Sie den einfachen Import der Konstruktionsgeometrie, der inneren Kräfte aus Lastfällen, Kombinationen und Bauphasen. Sie können einen einfachen Balken in der gleichen Weise wie zum Beispiel Segmente einer Aslegerbrücke konstruieren.

=

CAD PROGRAMME

Nutzen Sie den Export aller Zeichnungen in DXF und den Import von allgemeinen Querschnitt und Sehnenform. Diese Funktionen sparen viel Zeit bei der Vorbereitung der Dokumentation.

Grenzzustand der Tragfähigkeit (GZT)

Analyse des Querschnitts, der durch irgendeine Kombination von internen Kräften belastet wird.

Tragfähigkeit N-M-M



Der N-M-M Nachweis ist die grundlegende Kontrolle des Querschnitts, dass durch Normalkraft und Biegemomente belastet ist. Für gegebenen Querschnitt wird ein Interaktionsdiagramm mit vertikalem und horizontalem Schnitt gezeichnet. Sie können das Diagramm als Bild oder DXF exportieren. Sie können Ihre Daten in Excel und .txt speichern.

interakcni-diagram

interakcni_diagram_3d

Scher

Die Schubberechnung basiert auf der Fachwerksmethode.

Bügel und Schnallen

Form von Schnallen und Bügeln kann frei gewählt werden, man kann die Scher- oder Torsions-Effizienz definieren. Es beinhaltet die Optimierung des Druckdiagonalwinkels.trapez

Gebogene Stäbe

Längsverstärkungsstäbe können als gebogene Stäbe eingestellt werden, um die Scherfestigkeit des Elements zu erhöhen.

tsection_ohyby

Schub an der Schnittstelle zwischen Verbundteilen

Spannungskontrolle an der Schnittstelle zwischen Verbundteilen im Querschnitt unter Berücksichtigung von Schnittstellentyp und Bewehrung, die die Schnittstelle durchläuft.equivalent-section

 podelny-smyk
Torsion

Das Programm berechnet automatisch den äquivalenten dünnwandigen Querschnitt für die Torsionskontrolle in Bezug auf die eingegebenen Bügel (die definiert sind, um der Torsion zu widerstehen). Beton und Bewehrung werden geprüft.

krouceni

interakce

Interaktion

Die Interaktion aller Komponenten der inneren Kräfte wird überprüft (N, My, Mz, Vz, Vy T).

analogie



Detaillierungsregeln

Minimale und maximale Verstärkungsbereiche, Abstand der Längsstäbe und Schubbewehrung, Grenzwert der Sehnenspannung. Etc. Für alle Richtlinien gelten Verweise auf die jeweilige Norm.

Reaktion N-M-M

Die Anwort des Querschnitts stellt den Spannungs-Dehnungszustand aller Querschnittskomponenten dar. Es gibt klare und detaillierte Informationen über das Verhalten und die Ausnutzung des Querschnitts. N-M-M-Analyse liefert Ergebnisse für die weitere Interaktionskontrolle aller internen Kräfte.

odezva_predpjateho_tramu

naperi-a-pretvoeni-vyztuze

naperi-a-pretvoeni-kabelu

naperi-a-pretvoeni-betonu

Grenzzustand der Gebrauchstauglichkeit (GZG)

Oft kritische Art des Nachweises

Spannungsbegrenzung

Nachweis der Spannungen in Betonfasern und Bewehrung für kurzfristige und langfristige Auswirkungen.

omezeni_napeti

Rissbreite

Die Rissbreite wird für bewehrte, vorgespannte und gekoppelte 1D- und 2D-Betonelemente (“Weiße Wannen”) berechnet. Der Beton kann im Zug wirksam oder unwirksam sein.

sirka_trhlin

Durchbiegung

Durchbiegung von bewehrten und vorgespannten Betonträgern mit Rissbildung, Betonalter (Elastizitätsmodul), Kriechen und Schrumpfen.

vaznik

pruhyb

Bruchversagen

Die Belastbarkeit wird durch eine reduzierte Fläche der Vorspannverstärkung überprüft

Ermüdung

Bestimmung des Spannungsbereichs und der Ermüdungsbeständigkeit unter Berücksichtigung der Ermüdungsfestigkeit von Beton-, Bewehrung- und Vorspannverstärkung. Ermüdungsprüfungen sind sowohl für Straßen- als auch für Eisenbahnbrücken vorgesehen.

Dekompression

Die Dekompressionsbedingung erfordert die Position der Vorspannverstärkung in Beton in Kompression.

SPEZIELLE ANALYSE

Detailanalyse ermöglicht ein sicheres und wirtschaftliches Design.



Brückenbelastbarkeit

Automatisierte Berechnung der Brückenbelastbarkeit für Betonbrücken (Straßenbrücken, Eisenbahnbrücken) unter Berücksichtigung der Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit. Verwendung von vorhandenen Daten aus dem Entwurfsprozess, BIM Verbindungen und effektive iterative Prozesse sparen deutlich Ihre Zeit.

blr

blr_2

M-N-kappa

M-N-Rotationsdiagramm kann für die Berechnung von Eigenschaften eines plastischen Knoten, z.B. für seismische Analyse mit Pushover-Methode.

graf

Nichtlineares Kriechen

Die zeitabhängige Analyse (TDA – Time dependent analysis) ermöglicht die Bestimmung des nichtlinearen Kriechen-Effekts. Eine solche Analyse führt zu realistischeren Ergebnissen und ermöglicht einen wirtschaftlicheren Entwurf im Hinblick auf Spannungsbegrenzungsprüfungen.

TDA

Einzigartige 3D-zeitabhängige Analyse von Kriechen und Schrumpfen von Beton stellt ein echtes Verhalten der Struktur während der Bauphasen und ihrer Lebensdauer dar. BIM-Lösung ermöglicht die Anwendung dieser anspruchsvollen Analyse auch für Konstruktionselemente, die in 3D-Modellen Ihrer FEA-Software berechnet wurden.

tda

Bauphasen

Vordefinierte Bauphasen sind je nach Bauart vorgesehen.

Brücken

postup-vystavby

Betonfertigteile

Postup výstavby

Details

Konsolenentwurf  aufgrund der Ersatzfachwerkmethode mit allen Nachweisen der Betonbauteile (Streben und Knotenzonen) und Bewehrung (Raumschlaufen, Rahmeneinsätze und Bügel). Prüfung der Konstruktionsregeln, Verankerungslängen usw.

Schauen Sie sich die Weiterentwicklung des Detaildesigns hier an.

Krátká konzola

Verbesserung der alltäglichen Arbeit der Ingenieure

SICHERHEIT

Bleiben Sie mit allen Nachweisen gemäß der ausgewählten Norm immer auf der sicheren Seite.



ZEITERSPARNIS

Einfache Eingabe, schneller Entwurf der Konstruktion führt zu bis zu 80 % Zeitersparnis für Routine- aber auch für Nicht-Standard-Projekte.

OPTIMIEREN

Optimale Verwendung aller Materialien im Querschnitt beim Nachweis am Grenzzustand der Tragfähigkeit und der Gebrauchstauglichkeit.

Ausgabebericht

Sie können einen kurzen oder detaillierten Ausgabereport auswählen. Alle Prüfungen nach der Baunorm und nationalen Anhängen werden angezeigt und referenziert. Es enthält Stückliste, Tabellen, Diagramme und DXF-Exportfunktion.



Report1
Report2
Report3

Auch wenn Sie nicht durch klare Baunorm-Bestimmungen beraten sind, geben wir Ihnen verifizierte Lösungen

Die statische Analyse und Entwurf von bewehrten und vorgespannten Konstruktionen ist eine herausfordernde Aufgabe – sowohl wegen der natürlichen Komplexität des Themas als auch wegen der verschiedenen gesetzlichen Einschränkungen und Vorschriften, die ein Ingenieur mit dem Projekt einhalten muss. Unter diesen Bedingungen müssen die Designer nun schneller, genauer und zuverlässiger arbeiten als je zuvor. Die Entwicklung eines Programms zur Berechnung und Entwurf von Baukonstruktionen ist unser Weg, um Ingenieuren schneller und besser zu helfen und mit den wachsenden Standardanforderungen umzugehen.

Validierung, Überprüfung und Forschung

Die Ergebnisse unserer langfristigen Aktivitäten, die in der IDEA StatiCa Software implementiert werden, werden in aktuellen technischen und wissenschaftlichen Publikationen, Forschung und in erster Linie von den Benutzern akzeptiert.
